研发客服近日，格励微针对电力电子中母线电压采样、模拟量遥测等应用场景，推出两款高精度隔离型运算放大器GLa1311和GLa1312，其中GLa1311是一款单端输入、差分输出的隔离型运算放大器，GLa1312是一款单端输入、单端输出的隔离型运算放大器。
产品概述
GLa1311与GLa1312均基于格励微特有的数字隔离技术，内部集成高精度AD、高可靠数字隔离通道、高精度DA。其中高压侧为单端输入，通过高精度模拟前端和SDM调制器相配合，将输入模拟信号调制成数字信号，通过隔离通道发送到低压侧，低压侧通过滤波器将数字信号转为模拟信号输出。GLa1311为双端差分输出，GLa1312为单端输出。两款型号均采用SOP08宽体封装形式，同时提供塑封和陶封两种封装类型。
产品特性
GLa1311产品特性
• 单位增益1V/V，±0.2%增益精度；
• 输入端工作电压：3V～5.5V；
• 输出端工作电压：3V～5.5V；
• -0.1V到2V额定输入范围；
• 1GΩ输入电阻；
• ±0.04%非线性度；
• ±1.5mV失调电压；
• 宽工作温度范围：-55℃~125℃；
GLa1312产品特性
• 单位增益1V/V，±0.3%增益精度；
• 输入端工作电压：3V～5.5V；
• 输出端工作电压：3V～5.5V；
• -0.1V到2V额定输入范围；
• 1GΩ输入电阻；
• ±0.05%非线性度；
• ±2.5mV失调电压；
• 宽工作温度范围：-55℃~125℃

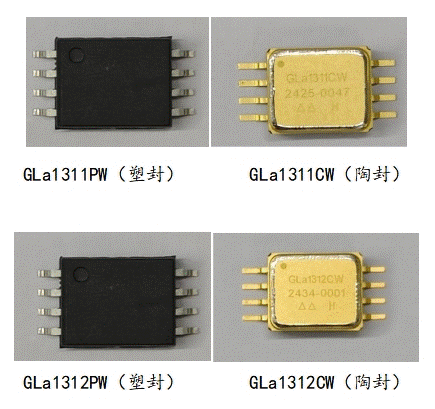

产品照片
典型应用图
GLa1311的典型应用图如下所示，高压信号经过比例电阻分压后进入VIN输入，经过高精度AD、数字隔离器和高精度DA后形成1：1的差分模拟信号，该信号可直接进入后续的差分AD进行采样。

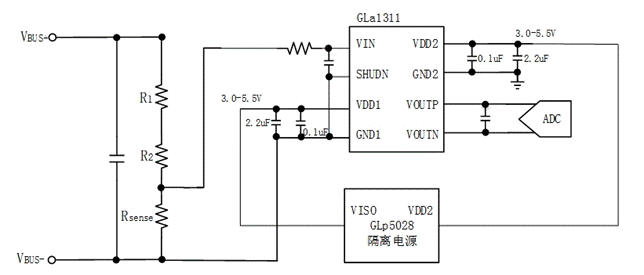

GLa1311典型应用原理图
在部分场景中，后级AD可能为单端输入AD，比如MCU集成AD，此时可以在GLa1311后增加一级运放，将差分模拟信号转换为单端模拟信号，典型电路如下所示，在该电路中可以通过VCMADC为单端信号提供参考电平。
GLa1311后级差分转单端输出原理图
上述方案虽然可以解决单端AD采集需求，但该方案需要增加运放及外围电阻电容等器件，存在PCB板体积大、BOM成本高等缺点，因此格励微在研制GLa1311之初结合用户需求同步研制出GLa1312型单端输入单端输出隔离运放。GLa1312可以理解为GLa1311+差转单运放电路的组合，将差转电路集成在低压侧。其典型应用电路如下所示，高压信号经过比例电阻分压后进入VIN输入，经过高精度AD、数字隔离器和高精度DA后形成1：1的差分模拟信号，该信号可直接进入后续的单端AD进行采样。

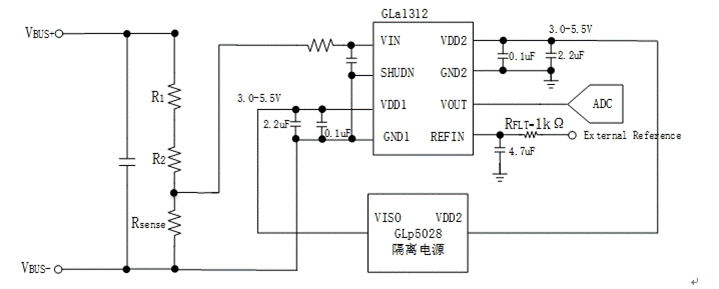

GLa1312CW/PW应用图
引脚说明
GLa1311CW/PW引脚图

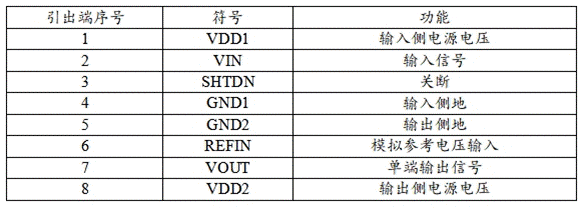

GLa1312CW/PW引脚图
