特性
-
完整接收器节省成本和空间
- 集成低相位噪声VCO-97dBc/Hz @ 10kHz
- 集成14位N分频合成器
- 地址引脚支持多调谐器应用
-
低功耗降低成本
- 495mW功耗
- 10mW待机模式功耗
-
高动态范围，无需外部LNA和/或衰减器
- -75dBm至0dBm输入功率
- 8dB噪声系数
-
集成LP滤波器简化设计
- 可编程带宽：40MHz至124MHz
-
差分I/Q接口最大程度降低EMI
- 1V P-P 满幅输出
-
串口和小型封装减小尺寸
- 5mm x 5mm、28引脚TQFN封装
- I²C 2线串口
MAX2121B低成本、直接转换调谐器IC设计用于卫星机顶盒和VSAT应用。
器件利用I/Q下变频器将卫星信号直接从LNB转换至基带。工作频率范围为925MHz至2250MHz。

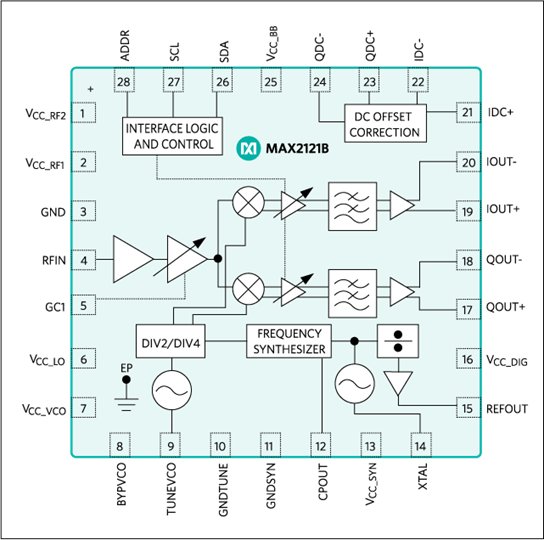

器件包括LNA和射频可变增益放大器、I和Q下变频混频器，以及数字控制基带滤波器(40MHz至124MHz)和可变增益放大器。同时，射频和基带可变增益放大器提供超过80dB的增益控制范围。
器件包括完整的VCO以及完善的N分频合成器。此外，提供片上晶振以及缓冲输出，用于驱动附加调谐器和解调器。通过2线串口进行合成器编程和器件配置。IC具有VCO自动选择(VAS)功能，自动选择正确的VCO。对于多调谐器应用，器件可配置为两个2线接口地址之一。器件具有低功耗待机模式，所以在关断信号通路时可使基准振荡器、数字接口及缓冲器电路保持工作状态，提供了单调谐器和多调谐器应用中降低功耗的途径。
器件是目前可用的最先进的宽带/VSAT DBS调谐器。低噪声系数省去了外部LNA为组成完备的宽带微型调谐器DVB-S2射频前端方案，需要少量的无源元件。调谐器采用极小尺寸、5mm x 5mm、28引脚TQFN封装。
应用
- DBS调谐器
- 导航系统
- 卫星机顶盒
- VSAT
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
GPS 1 |
||||
|
量产 |
通用的GPS接收器 |
|||
|
TV调频器 1 |
||||
|
量产 |
完备的直接变频调谐器，用于DVB-S2系统 |
|||
评估套件 1
MAX2121BEVKIT
MAX2121B评估板
