特性
- 完全符合SFP及SFF-8472 MSA
- 10mA至60mA可设调制电流(直流耦合时)
- 10mA至85mA可设调制电流(交流耦合时)
- 1mA至100mA可设偏置电流
- 沿转换时间<51ps
- 27mA (典型)电源电流
- 多速率工作：155Mbps至2.7Gbps
- 自动平均功率控制
- 发送禁止(TX_Disable)内置上拉电阻
- 24引脚4mm x 4mm QFN封装

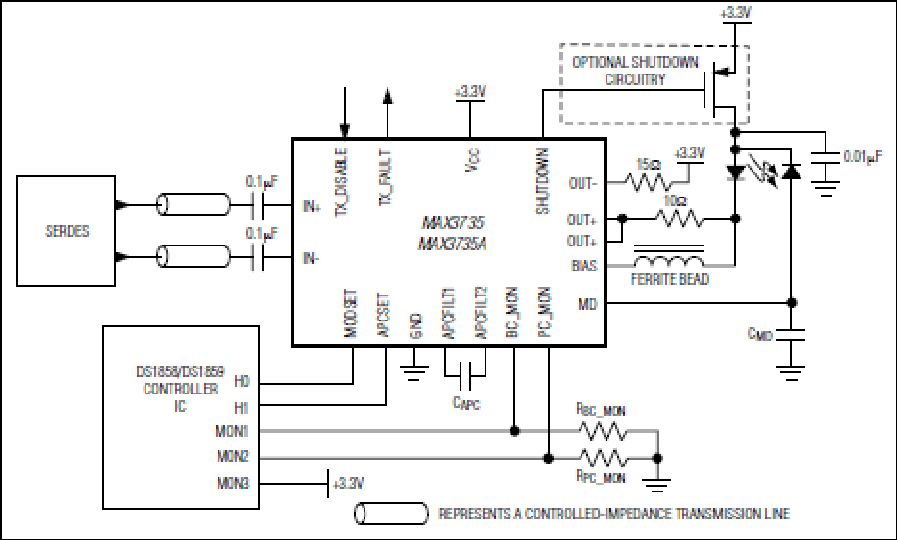

MAX3735/MAX3735A为+3.3V激光驱动器，用于数据速率范围从155Mbps至2.7Gbps的SFP/SFF系统。为驱动激光管，此芯片接收差分输入数据并提供驱动激光器需要的偏置电流和调制电流。与激光器直流耦合可满足多速率应用及减少外部元件数量。MAX3735/MAX3735A完全满足SFP MSA的时序要求和SFF-8472发送诊断要求。
自动功率控制(APC)反馈环使平均光功率在整个温度范围及工作寿命期间保持恒定。具有10mA至60mA的宽范围调制电流(交流耦合时可达85mA)，并提供1mA至100mA的偏置电流；所以此芯片是用于驱动光纤模块中FP/DFB激光二极管的理想选择。其用于激光器电流设置的阻值范围已按与DS1858 SFP控制器IC配合使用优化。
MAX3735/MAX3735A提供发送禁止控制、带锁存的单个发送故障监视器输出、光电流监测，以及用来指示APC环无法再保持平均光功率的偏置电流监测功能；MAX3735A还改进了多速率特性。MAX3735/MAX3735A有封装或裸片形式，工作温度范围为-40°C至+85°C的扩展范围。
应用
- 1G/2G光纤通道SFF/SFP光收发模块
- 千兆位以太网SFF/SFP收发模块
- 多速率OC-3至OC-48 FEC SFF/SFP收发器模块
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX3735AETG+ |
24-LFCSP-4X4X0.75
|
|
|
| MAX3735AETG+T |
24-LFCSP-4X4X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
+3.3V、2.5Gbps低功耗激光驱动器 |
|||
评估套件 1
MAX3735AEVKIT
MAX3735A评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
