特性
-
可靠反制措施，防御安全攻击
- 拥有专利的物理不可克隆功能确保器件数据安全
- 主动监测芯片屏蔽，对企图入侵进行监测并做出反应
- 所有储存的数据采用加密保护，防止侦测
-
安全散列算法对外设进行认证
- FIPS 202兼容的SHA-3算法，支持质询/应答安全认证
- FIPS 198兼容的密钥散列信息验证代码(HMAC)
- TRNG具有NIST SP 800-90B兼容的熵源
-
附加特性便于集成到最终应用
- 17位一次性可设置、非易失仅递减计数器，带安全认证读操作
- 一个GPIO引脚，带有可选的安全认证控制
- 2Kb EEPROM，可用于用户数据、密钥和控制寄存器
- 唯一且不可更改的工厂编程64位识别码(ROM ID)
- 单触点，1-Wire接口与主机通信，速率为11.7kbps和62.5kbps
- 工作电压范围：3.3V ±10%，-40°C至+85°C
- 6引脚TDFN-EP封装(3mm x 3mm)

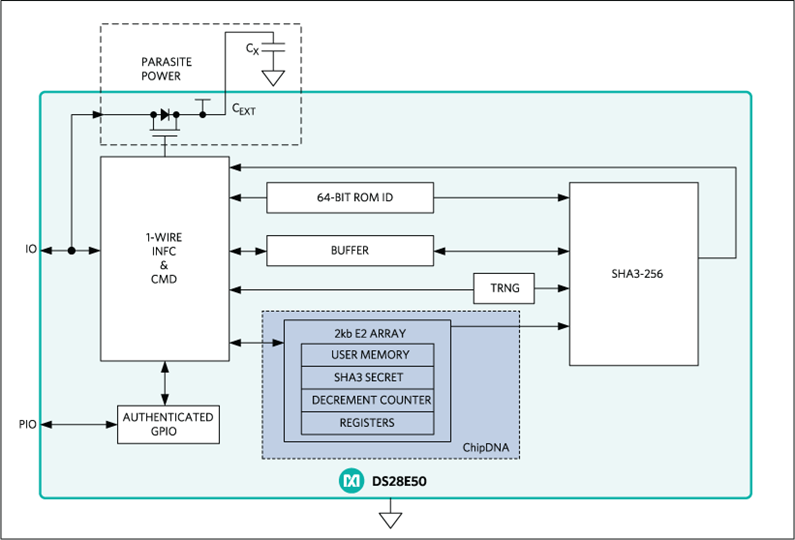

DS28E50安全认证器将FIPS202兼容安全散列算法(SHA-3)质询和响应认证与Maxim拥有专利的ChipDNA ™ 技术结合在一起，后者的物理不可克隆功能(PUF)，为实现针对安全攻击的终极保护提供了经济有效的解决方案。ChipDNA方法利用半导体器件在晶圆制造期间自然发生的随机特征变化，ChipDNA电路生成一个唯一输出值，该值在时间、温度和工作电压上是可重复的。任何探测或观测ChipDNA操作的尝试都将改变底层电路特征，防止侦测芯片加密功能使用的唯一值。DS28E50利用ChipDNA输出作为密钥内容，对器件储存的全部数据进行安全加密。利用ChipDNA能力，器件提供一组基于集成电路的核心加密工具，包括SHA-3引擎、FIPS/NIST兼容真随机数发生器(TRNG)、2Kb安全EEPROM、仅递减计数器和唯一的64位ROM识别码(ROM ID)。唯一的ROM ID用作加密运算的基本输入参数，也作为应用中的电子序列号。DS28E50通过单触点1-Wire®总线通信，支持标准速率和高速率。通信采用1-Wire协议，ROM ID作为多器件1-Wire网络中的节点地址。
应用
- 医疗传感器和工具安全认证
- IoT节点安全认证
- 外设认证
- 打印机墨盒识别及安全认证
- 授权管理的参考设计
- 受限耗材安全管理
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS28E50G+T |
2-SFN-3.5X6.5X0.75?
|
|
|
| DS28E50G+U |
2-SFN-3.5X6.5X0.75?
|
|
|
| DS28E50Q+T |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
|
| DS28E50Q+U |
Thin Dual Flatpack No Leads, Exposed Pad
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 2, 2022
- 2238
DESIGN
DS28E50Q+T
量产
DS28E50Q+U
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 2, 2022
- 2238
DESIGN
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
1-Wire安全认证器 1 |
||||
|
推荐新设计使用 |
具有ChipDNA PUF保护的DeepCover安全SHA-3协处理器 |
|||
评估套件 1
DS28E50EVKIT
DS28E50 评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 2
