特性
- +3.3V单电源电压
-
支持PCIe Gen I、Gen II以及DisplayPort
- 数据速率高于5Gbps
- 优异的回波损耗指标：2.5GHz下高于12dB
-
集成六路双向开关对
- 在单芯片实现所有切换
- 低电源电流：800µA (最大值)
- 小尺寸5mm x 11mm、56引脚TQFN封装
- 引脚兼容于工业标准产品

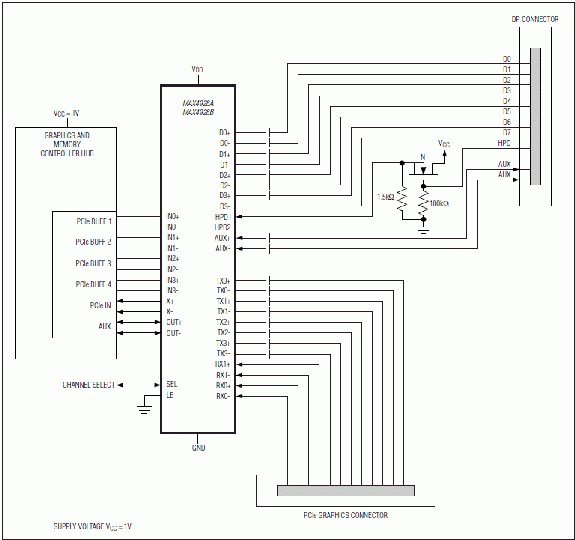

MAX4928A/MAX4928B高速无源开关可在台式机或笔记本电脑的两个接收端之间切换PCI Express® (PCIe)数据和/或DisplayPort™信号。MAX4928A设计用于ATX主板、MAX4928B设计用于BTX主板。
MAX4928A/MAX4928B是六路双刀/双掷(6 x DPDT)开关MAX4928A/MAX4928B具有一个数字控制输入(SEL)，用于切换信号路径；一个锁存输入(LE)用于将开关保持在给定状态。
MAX4928A/MAX4928B工作于+3.3V (典型值)单电源。MAX4928A/MAX4928B采用工业标准的5mm x 11mm、56引脚TQFN封装；这两款器件均工作在-40°C至+85°C扩展级温度范围。
应用
- 台式PC
- 笔记本PC
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4928BETN+ |
56-LFCSP-5X11X0.75
|
|
|
| MAX4928BETN+T |
56-LFCSP-5X11X0.75
|
|
