LTC4316数据手册和产品信息

LTC4316数据手册和产品信息

发布时间:2024-11-11 09:20:07

特性

允许具有相同地址的多个受控器在同一根总线上共存
可利用电阻器来配置地址转换
无需软件编程
可兼容 SMBus、I ² C 和 I ² C 快速模式
直通模式可提供通用调用寻址
±4kV 人体模型 (HBM) ESD 坚固性
用于 2.5V、3.3V 和 5V 总线的电平转换
阻塞总线超时
在电路板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损
支持总线热插拔 (Hot Swap ^™ )

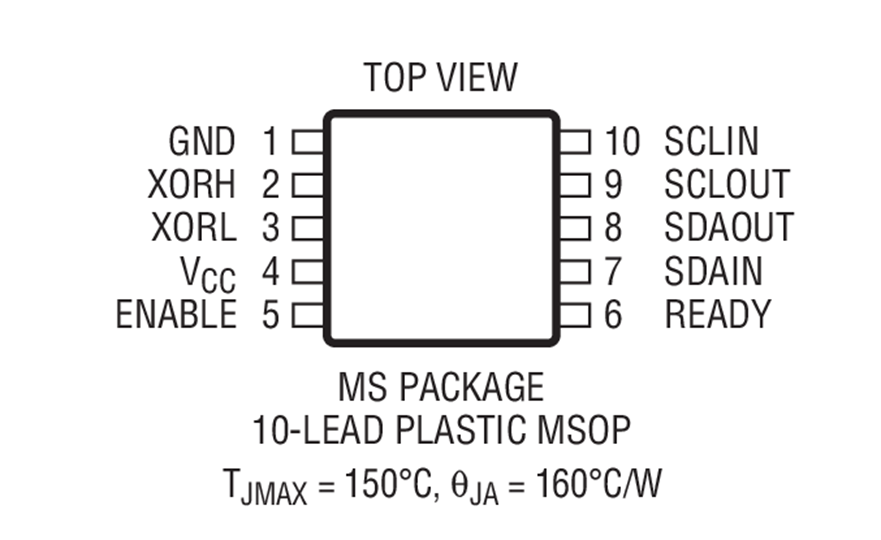

10 引脚 MSOP 封装和 DFN 3mm x 3mm 封装

LTC ^® 4316 使得能够把一个或多个 I ² C 或 SMBus 受控器件的硬连线地址转换至一个不同的地址。这允许具有相同硬连线地址的受控器共存于同一根总线。选择新的地址仅需分立式电阻器，并且无需软件编程。可提供多达 127 种不同的地址转换。

LTC4316 采用了一种直通模式，该模式可停用地址转换，并由主控器来提供通用调用寻址。LTC4316 专为实现从异常总线情况 (比如：总线被阻塞于低电平或 STOP 位提前动作) 的自动恢复而设计。


器件型号	输入通道的数目	输出通道的数目
LTC4316	1	1
LTC4317	1	2
LTC4318	2	2

Applications

I ² C、SMBus 地址扩展
地址转换
服务器
电信

新闻 1

I ² C 总线地址转换器无需额外软件编码或 I ² C 多路转换器就可解决地址冲突 06/03/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4316CDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316CDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#PBF	10-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316CMS#TRPBF	10-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#PBF	10-Lead DFN (3mm x 3mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316IDD#TRPBF	10-Lead DFN (3mm x 3mm w/ EP)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#PBF	10-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
LTC4316IMS#TRPBF	10-Lead MSOP	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4316CMS#PBF

量产

LTC4316CMS#TRPBF

量产

LTC4316IMS#PBF

量产

LTC4316IMS#TRPBF

量产

pdf

PCN20_0130_Form

xls

Material_Report
