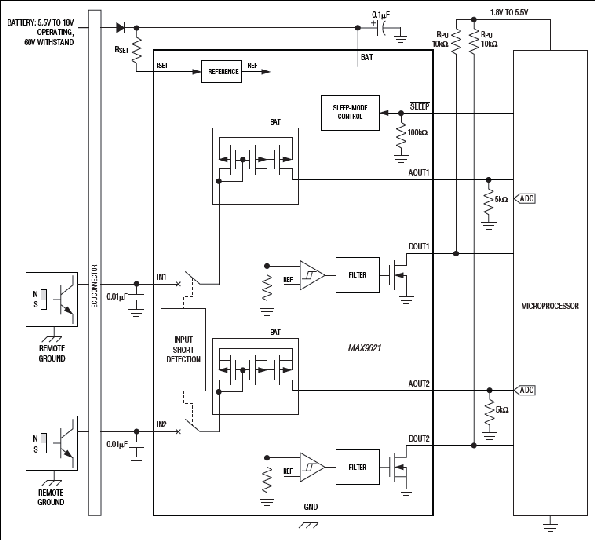

MAX9621:典型应用电路
.
特性
  • 为两个2线霍尔传感器提供电源电流和接口电路
  • 5.5V至18V工作电压范围
  • 可承受高达60V瞬态电压,有效保护霍尔传感器
  • 低功耗关断模式有效降低功耗
  • 经过滤波的数字输出
  • 提供霍尔传感器电流的镜像模拟输出
  • 为霍尔传感器输入提供对地短路保护
  • 从关断、对地短路状态上电或重新启动后具有霍尔传感器屏蔽时间
  • 霍尔传感器与MAX9621之间允许±3V的地电位差
  • 所有引脚提供±2kV的人体模式ESD保护和±200V的机器模式ESD保护
  • 3mm x 5mm、10引脚µMAX封装
.

MAX9621是Maxim霍尔传感器接口系列产品(现有器件为MAX9921)的新成员。MAX9621提供单芯片方案,用于连接两个2线霍尔传感器和低压微处理器(µP),提供数字输出(用于霍尔开关)或模拟输出(用于线性传感器),或者是两种信号。

MAX9621能够承受BAT端高达60V的瞬态电压,有效保护霍尔传感器。标称电源电压范围为5.5V至18V。如果BAT电源上升至18V以上,MAX9621将关断输出至霍尔传感器的电流。当检测到对地短路故障状态时,关断输出至霍尔传感器的电流,并以零电流模拟输出和高电平数字输出指示故障状态。

MAX9621在霍尔传感器上电或重新启动后,具有最小50µs的屏蔽时间。漏极开路数字输出兼容于最高5.5V的逻辑电平。

MAX9621采用3mm x 5mm、10引脚µMAX®封装,工作于-40°C至+125°C温度范围。

应用

  • 车锁控制
  • 汽车天窗
  • 点火钥匙
  • 座位移动控制
  • 汽车安全带扣锁
  • 测速
  • 驾驶杆
  • 车窗升降控制
. .
