研发客服特性
- 双通道16位SAR ADC，无失码，13+ ENOB，转换速率达380ns，适应于高精度闭环控制应用。
- 240 MHz ARM Cortex M4内核集成浮点运算单元，可支持高级编程模型和复杂算法。
- 384KB SRAM和2MB闪存，从容应对大程序。
- 级PWM和定时器功能，可有效提升转矩波动和电机性能。
- SINC滤波器，可无缝连接AD74xx隔离式转换器。

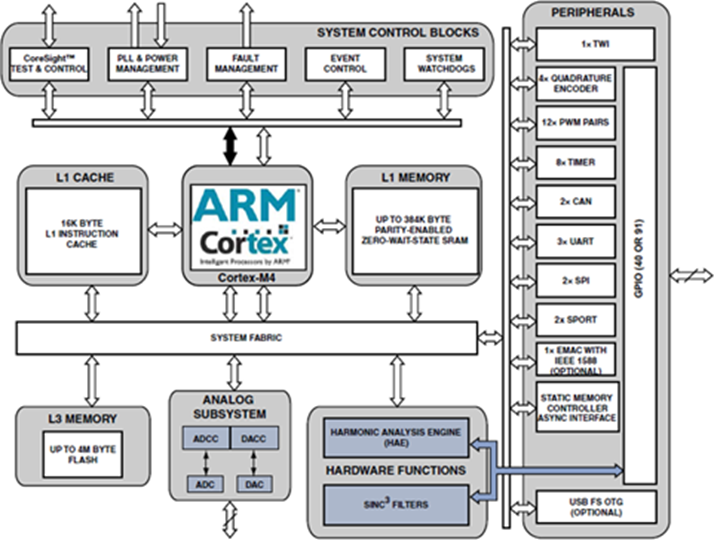

ADSP-CM409F混合信号控制处理器集成双通道高精度16位ADC和一个ARM
®
Cortex-M4TM处理器内核，其浮点运算单元工作于240 MHz的内核时钟频率，集成384KB SRAM存储器、2MB闪存，以及专门针对光伏(PV)逆变器控制、电机控制和其他嵌入式控制应用而优化的加速器和外设。
.
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADSP-CM409CBCZ-AF |
212-Ball CSPBGA (19mm x 19mm x 1.51mm)
|
|
|
| ADSP-CM409CBCZAFRL |
212-Ball CSPBGA (19mm x 19mm x 1.51mm)
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 22, 2020
- 20_0025
Obsolescence and Direct Replacement Options for ADSP-CM40xF Products with Internal Flash Memory
ADSP-CM409CBCZ-AF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 22, 2020
- 20_0025
Obsolescence and Direct Replacement Options for ADSP-CM40xF Products with Internal Flash Memory
软件开发工具
CrossCore® Utilities
正在寻找评估软件？您可以在这里找到
评估套件 1
EVAL-CM40X-EZBRD/EZLITE
ADSP-CM40x EZ-Board和EZ-Kit Lite评估硬件为评估ADSP-CM40x混合信号控制处理器系列提供低成本硬件解决方案。
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 2
IBIS 模型
