特性
-
集成配置有助于实现灵活的设计
-
提供26种复位阈值电压
- 2.5V至5V，增量为100mV
-
四个复位超时周期
- 1ms、20ms、140ms或1.12s（最小值）
-
四个看门狗超时周期
- 6.3ms、102ms、1.6s或25.6s（典型值）
-
四个复位输出级
- 高电平有效，推挽
- 低电平有效，推挽
- 低电平有效，开漏
- 低电平有效，双向
-
提供26种复位阈值电压
-
集成功能提高了稳健性
- 低至V CC = 1V时确保复位有效
- 不受快速负V CC 瞬变的影响
-
节省电路板空间
- 无需外部元件
- 小型5引脚SOT23封装
- 通过AEC-Q100认证

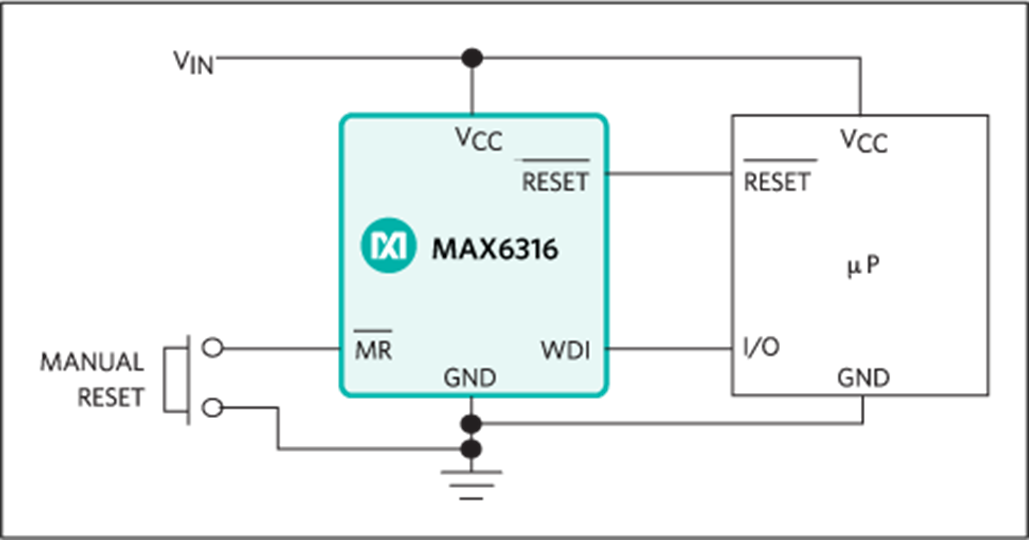

MAX6316–MAX6322系列微处理器(µP)监控电路可监控数字系统中的电源和微处理器活动。该系列提供多种推挽、开漏和双向（例如摩托罗拉68HC11）复位输出组合，以及看门狗和手动复位功能。下面的 选型指南 列出了每个器件可用的特定功能。
这些器件提供26种工厂调整的复位阈值电压（范围为2.5V到5V，增量为100mV），具有四个最小上电复位超时周期（从1ms到1.12s）和四个看门狗超时周期（从6.3ms到25.6s）。提供13种标准版本，订单增量要求为2500件（请参见完整数据手册中的 标准版本 表）；有关其他版本的供货情况，请联系工厂，这些版本的订单增量要求为10,000件。
MAX6316–MAX6322采用微型5引脚SOT23封装。
应用
- 计算机
- 控制器
- 嵌入式控制系统
- 智能仪表
- 便携式电池供电设备
- 便携式计算机
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6322HPUK29C+ |
Small-Outline Transistor Package
|
|
|
| MAX6322HPUK29C+T |
Small-Outline Transistor Package
|
|
|
| MAX6322HPUK46C+ |
Small-Outline Transistor Package
|
|
|
| MAX6322HPUK46C+T |
Small-Outline Transistor Package
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
MAX6322HPUK29C+
量产
MAX6322HPUK29C+T
量产
MAX6322HPUK46C+
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX6322HPUK29C+
量产
MAX6322HPUK46C+
量产
MAX6322HPUK46C+T
量产
6月 29, 2018
- 1703N
ASSEMBLY
MAX6322HPUK46C+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 11, 2021
- 1703RN
ASSEMBLY
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
6月 29, 2018
- 1703N
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
产品 1 |
||||
|
|
微处理器监控电路，4焊球(2 x 2)芯片级封装 |
|||
|
单电源监控器 3 |
||||
|
量产 |
+5V、低功耗、微处理器监控电路，带有可调节的复位/看门狗定时器 |
|||
|
量产 |
+5V、低功耗、微处理器监控电路，带有可调节的复位/看门狗定时器 |
|||
|
量产 |
+5V、低功耗、微处理器监控电路，带有可调节的复位/看门狗定时器 |
|||
