特性
- 输出电流：30mA
- 15Ω低输出电阻
- 电源电流：68µA (MAX1852)
- 仅需要两个0.68µF电容(MAX1853)
- 输入电压范围：+2.5V至+5.5V
- 逻辑控制关断电流：0.1µA
-
两个开关频率
- 50kHz (MAX1852)
- 200kHz (MAX1853)
- 提供摆率限制以降低EMI
- 超小型6引脚SC70封装

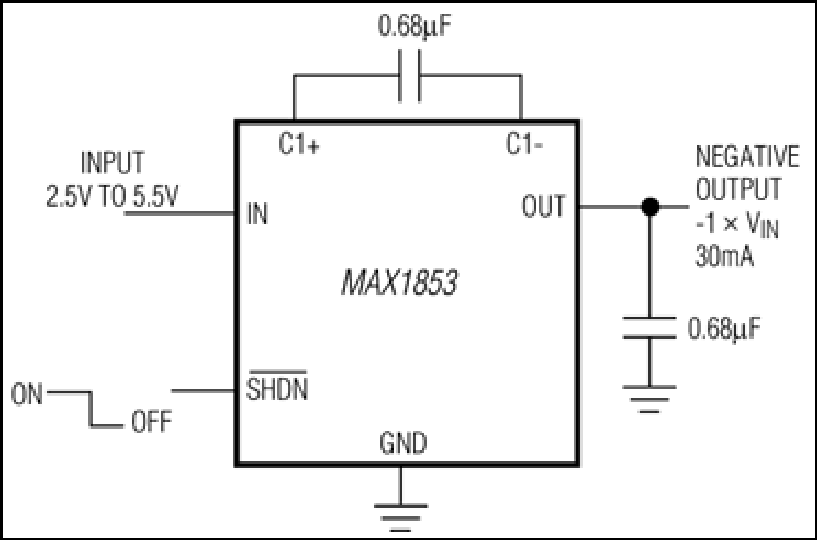

MAX1852/MAX1853单片、CMOS电荷泵电压逆变器采用超小型SC70封装，具有15Ω的低输出电阻，在最高效率下支持高达30mA负载。MAX1852/MAX1853的工作频率分别为50kHz和200kHz，可优化电源电流或外部元件尺寸。这些器件具有小型外部元件和微功率关断模式，因此非常适合电池供电和电路板级电压转换应用。
片内集成了振荡器控制电路和四个功率MOSFET开关。具体应用包括从+5V或+3.3V逻辑电源产生负电源来为模拟电路供电。两个版本均采用6引脚SC70封装，比SOT23封装小40%。
应用
- 电池供电应用
- GaAsFET偏置电源
- 手持终端、PDA
- 从+5V或+3.3V逻辑电源产生负电源
- 小型LCD板
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1853EXT+ |
Single Chip Package
|
|
|
| MAX1853EXT+T |
Single Chip Package
|
|
