设计电源时，不能过分强调布局良好的 PCB 的重要性。此外，设计人员必须了解电源操作的重要性才能使工作成功。

你有没有想过在pcb内部如何传递能量来给我们的电器供电?在一块PCB板上有太多的微小元件，设计如此复杂的电源来给每一个元件供电，需要极大的技巧、时间和精力。而且，随着电路设计密度和复杂度的增加，设计的复杂性也越来越大。只有完美的电源设计才能克服这一挑战。但是，为了一个完美的设计，所有可能的问题都需要处理。一些需要解决的问题包括电磁干扰、元件选择、减小电流回路以及处理大电流的跟踪设计。此外，电压、电流和热损失等许多重要参数也需要考虑。让我们来看看PCB电源设计的最重要的考虑因素。

对于电源设计，设计人员需要执行良好的PCB布局并规划有效的配电网络。此外，设计人员需要确保将嘈杂的数字电路电源与关键的模拟电路电源和电路分开。下面讨论一些要考虑的重要事项：

1.为PCB电源选择合适的稳压器

通常，设计人员在选择电源稳压器时有两种选择，即线性稳压器和开关模式稳压器。线性稳压器提供低噪声输出，但具有较高的散热量，因此需要冷却系统。开关模式稳压器在很宽的电流范围内都非常高效，但是开关噪声会引起尖峰响应。

甲线性模式要求的输入电压大于所需的输出电压更高，因为将有电压的最小压差。线性稳压器将具有相当大的功率损耗和散热，这会使线性稳压器的效率降低。如果要为PCB设计考虑线性稳压器，则必须考虑具有低压差的稳压器，并且必须在进行制造之前进行热分析。除此之外，线性模式调节器简单，便宜，并提供了无噪音的电压输出。

所述开关调节器通过在电感器暂时存储能量，然后在不同的切换时间不同的电压释放该能量一个电压转换成另一种。在这种电源中，使用了快速开关MOSFET。这些高效调节器的输出可通过更改脉冲宽度调制(PWM)的占空比进行调节。效率取决于电路的散热，在这种情况下散热很低。

开关稳压器 的PWM开关会在输出中引起噪声或纹波。开关电流会导致其他信号中的噪声串扰。因此，开关电源需要与关键信号隔离。

开关稳压器使用MOSFET技术，因此很明显，这些稳压器会发出EMI(电磁干扰)噪声。我们无法完全消除任何电路中的EMI，但是可以通过减少EMI的措施(例如滤波，减少电流环路，接地层和屏蔽)来将其最小化。在您的设计中加入开关模式调节器之前，应考虑电磁兼容性(EMC)措施。

在选择稳压器时，线性和开关稳压电源是两个显而易见的选择。线性控制电源较为便宜，但效率低下，并且会散发更多热量。同时，开关稳压电源更昂贵，并且需要连接更多的无源元件，这不容易加热。

2.电源的热管理

电源的性能直接取决于散热。每当电流通过时，大多数电子组件都会发热。散发的热量取决于组件的功率水平，特性和阻抗。如前所述，选择合适的稳压器可以减少电路的散热。 开关稳压器 的散热量较小，因此效率很高。

电子电路在较低温度下更有效地工作。为确保器件在环境温度下工作，设计人员应考虑适当的冷却方法。

如果设计者选择的是线性稳压器，则在系统允许的情况下，建议使用散热器或其他冷却方法。风扇可以集成到设计中，以确保在设备散热很高的情况下进行强制冷却。

整个PCB的散热可能不均匀。具有高额定功率的组件可能会散发大量热量，从而在其周围产生热点。可以在这些组件附近使用散热孔，以快速将热量从该区域转移出去。

散热技术和冷却方法的结合可以创建高效的电源设计。设计人员可以使用传导冷却方法(例如散热器，热管，散热孔)，也可以使用对流冷却方法(例如冷却风扇，热电冷却器等)。

3.接地层和电源层，以改善PCB电源

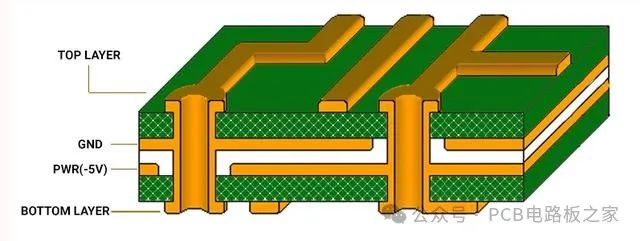

接地层和电源层是用于电力传输的低阻抗路径。电源需要单独的接地层来分配电源，降低EMI，最小化串扰并降低电压降。电源平面专用于将电源传输到PCB的所需区域。

PCB设计人员需要分别处理接地网络的各个部分。在多层PCB中，一层或多层可以专门用于接地层和电源层。而且，它们 可以通过在两个有源信号层之间放置接地层来减少干扰和串扰，从而有效地将信号走线与地面相连。

4.去耦电容器和旁路电容器

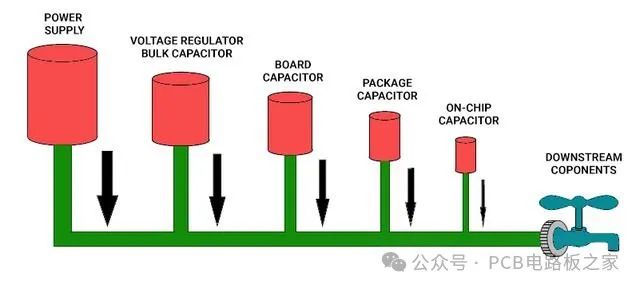

当全板上向组件分配电源时，不同的有源组件将导致接地弹跳和电源轨中的振铃。这可能导致组件电源引脚附近的电压下降。在这种情况下，设计人员在组件的电源引脚附近使用去耦和旁路电容器，以使器件的电流需求出现短暂的尖峰。

去耦背后的概念是降低电源与地之间的阻抗。去耦电容器用作次级电源，提供IC所需的电流。并充当本地电荷源以支持切换事件。

旁路电容器可绕过噪声并减少电源总线中的波动。它们放置在靠近器件或IC的位置，并链接在电源和地之间，以补偿许多IC同时切换时电源和地平面电位的变化。

旁路电容器用于抑制电网内的系统间或系统内噪声。所有去耦电容器必须靠近IC的电源引脚连接，另一端直接连接至低阻抗接地层。需要短走线到去耦电容器和接地通孔，以最大程度地减少此连接的串联电感。

选择本地旁路电容器时，需要考虑几个方面。这些因素包括选择正确的电容器值，介电材料，几何形状和电容器相对于IC的位置。去耦电容器的典型值为0.1μF陶瓷。

5.EMI滤波EMI辐射可能来自任何进出电源外壳的电源线。

PCB设计人员期望电源将其EMI保持在其定义的频谱极限以下。因此，在电源输入点使用了EMI滤波器以减少传导噪声。

EMI滤波器的体系结构使其可以阻止高频噪声。设计人员必须仔细布置滤波器电路组件，以防止组件将能量转移到连接它们的走线中，这一点至关重要。

6.输电系统的频率响应当电源突然加载时，例如从空载到满载，电压输出将趋于短暂下降并恢复到正常电压 。

在某些情况下，在电压稳定到正常水平之前，输出将振荡一段时间。如果振荡超出设计极限，则有必要调整输出电容器和补偿电容器。例如，对于LM7805，建议在输出引脚旁边放置一个0.1μF电容器。同样，调节器突然卸载可能会导致过冲和振荡。

为了从电路设计中获得更好的响应，请确保所选的组件在设计约束之内。无论电路是交流还是直流，它们的响应都不同。交流和直流电路应分开考虑。

7.电源完整性(PI)设计人员应确保电源设计的电源完整性。

电源完整性只是传递到电路的电源质量。这是对功率从系统到系统内负载的传输效率的度量，它确保为所有电路和设备提供适当的功率，从而实现所需的电路性能。

噪声较小的电源可确保更高的电源完整性。电源完整性设计只不过是管理电源噪声。有一些仿真工具可帮助估算电路的电能质量。此类工具有助于估计电压降，建议使用去耦电容器，还可以识别电路中大电流的热点。

结论良好的电源是电子设备准确运行的关键。如我们所见， PCB 设计人员在考虑电源设计时有多种选择。考虑到这些因素，选择稳压器，电容器和EMI滤波非常重要。类似地，在设计电源系统时也应考虑热效应和负载响应。

同时，请遵循电源IC数据表中提到的建议。走线的厚度和元件的放置在电源设计中起着至关重要的作用。
