特性
- 输出电流：1.5A
- 由单个电阻器设定输出电压
- 50μA SET 引脚电流：±1% 初始准确度
- 可编程电流限值
- 正或负输出电流监视器
- 可并联以提供更高的电流和热量传播
- 低压差电压：300mV
- 低输出噪声：18μV RMS (10Hz 至 100kHz)
- 可配置为三端浮动稳压器
- 宽输入电压范围：–1.5V 至 –36V
- 轨至轨输出电压范围：0V 至 –32V
- 正 / 负停机逻辑或 UVLO
- 可编程电缆压降补偿
- 负载调节：1.2mV (1mA 至 1.5A)
- 采用 10μF (最小值) 输出电容器时可实现稳定
- 采用陶瓷电容器或钽电容器时可实现稳定

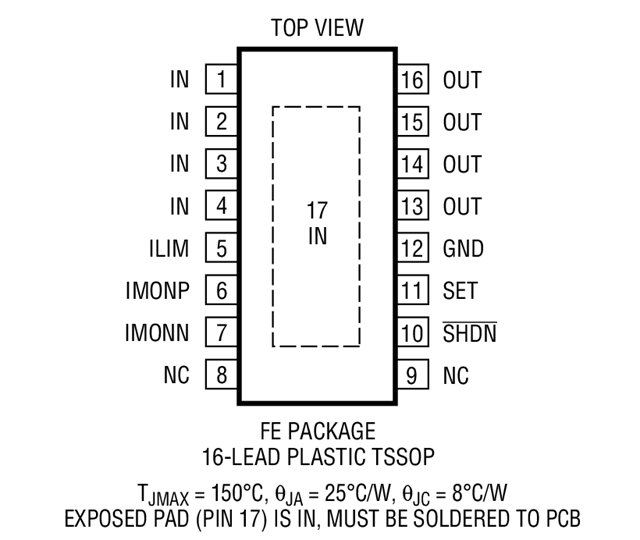

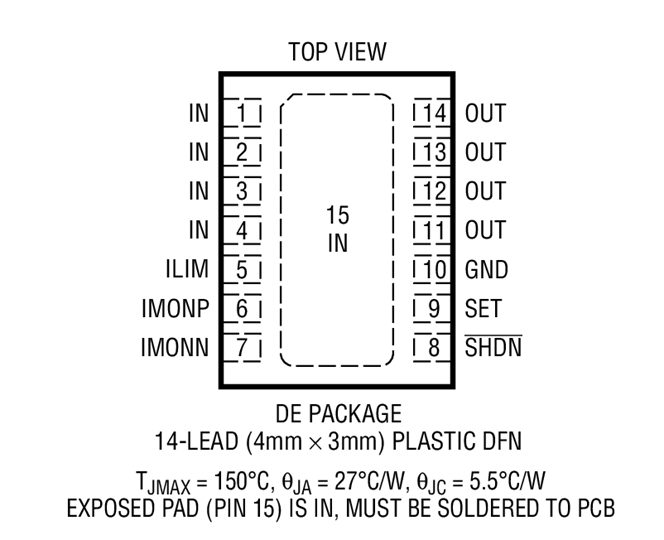

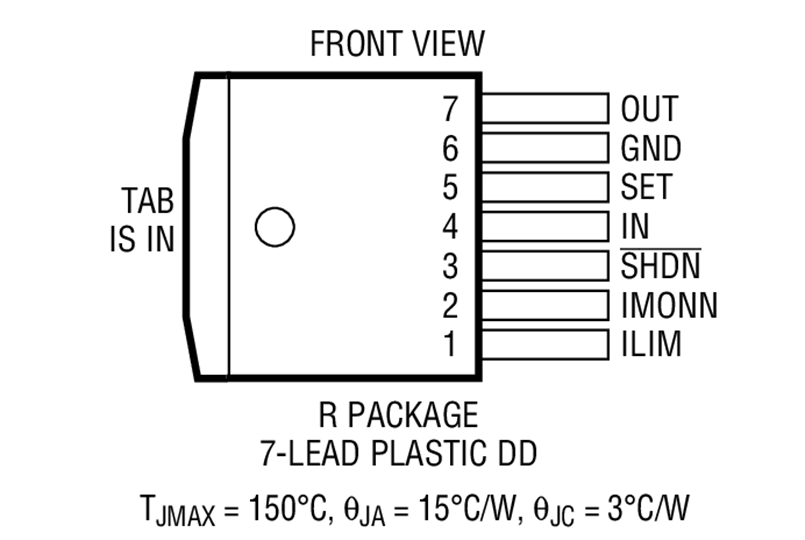

- 耐热性能增强型 14 引脚 4mm x 3mm DFN 封装、16 引脚 TSSOP 封装、7 引脚 TO-220 封装和 DD 封装

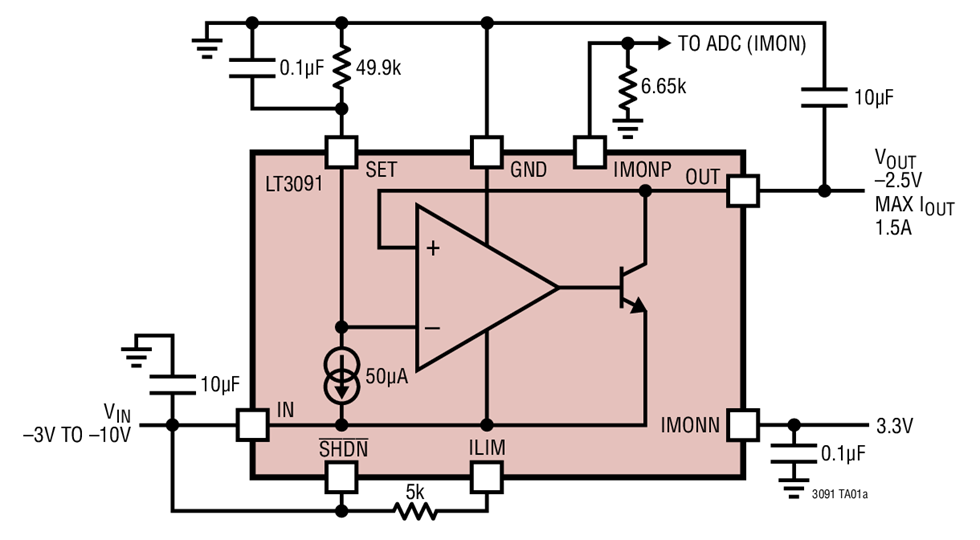

LT3091 是一款 1.5A、低压差负线性稳压器，其可容易地通过并联增加输出电流或在表面贴装型电路板上传播热量。该稳压器的设计在一个高精度的电流基准之后安放了一个高性能的轨至轨电压缓冲器，因而可在那些要求精准输出、高电流 (无散热器)、至零的输出可调节能力和低压差电压的应用中使用。此外，该器件还可配置为一个三端浮动稳压器。
LT3091 具有快速瞬态响应、高 PSRR 和低至 18μV RMS 的输出噪声。LT3091 可产生一个宽输出电压范围 (0V 至–32V)，同时保持单位增益运作。这产生了几乎恒定的带宽、负载调节、PSRR 和噪声，而与编程输出电压无关。
LT3091 在 300mV 的典型压差电压条件下可提供 1.5A 电流。工作静态电流的标称值为 1.2mA，并在停机模式中减小至 << 1μA。单个电阻器负责调节 LT3091 的精准可编程电流限值。这款器件的正或负电流监视器供应或吸收一个与输出电流成比例的电流 (供电电流为 0.25mA/A，吸收电流为 0.5mA/A)。内置的保护功能包括反向输出保护、具折返的内部电流限制以及具迟滞的热停机。
应用
- 用于开关电源的后置稳压器
- 低噪声仪表和 RF 电源
- 坚固型工业电源
- 高精度电源
