ADRF6602数据手册和产品信息

发布时间: 2024-11-11 09:21:18
来源: analog.com

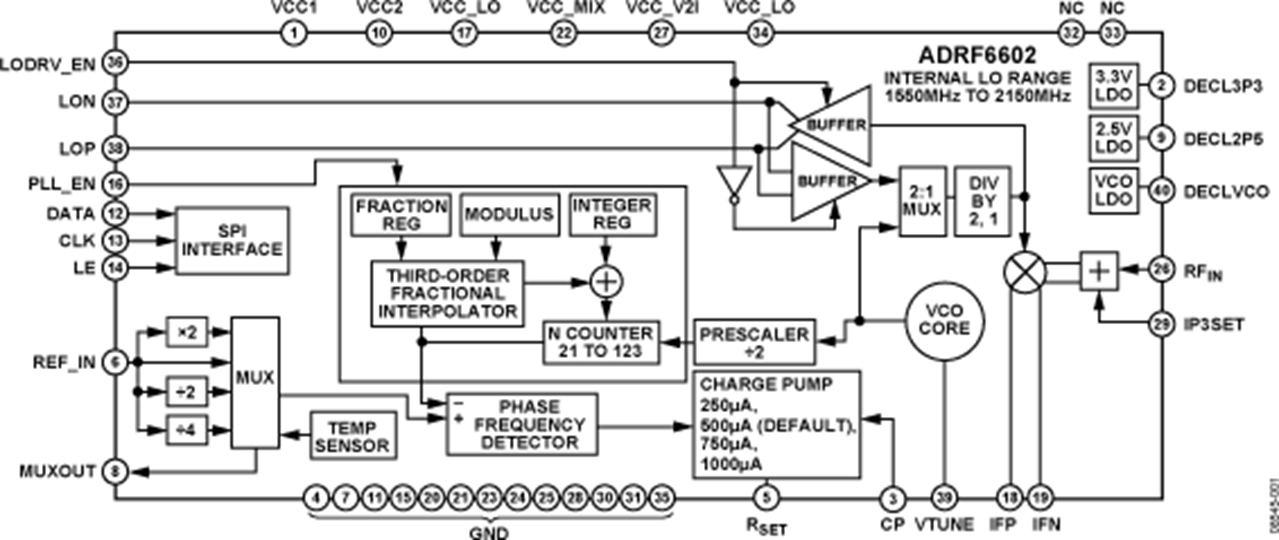

ADRF6602 Functional Block Diagram

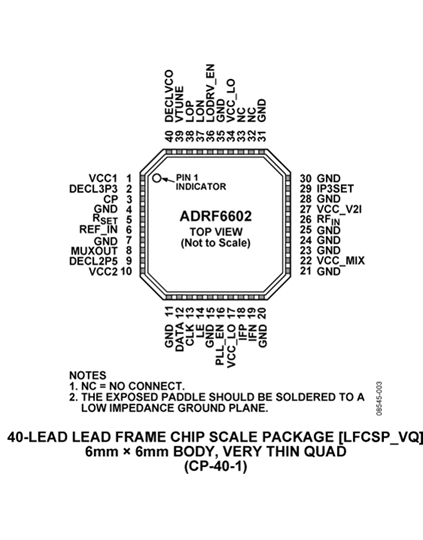

ADRF6602 Pin Configuration
.
特性
  • 集成小数N分频PLL的接收混频器
  • RF输入频率范围:1000 MHz至3100 MHz
  • 内部LO频率范围:1550 MHz至2150 MHz
  • 输入P1dB:+12 dBm
  • 输入IP3:+29 dBm
  • 通过外部引脚优化IP3
  • SSB噪声系数:12 dB
  • 电压转换增益:6 dB
  • 200 Ω IF输出匹配阻抗
  • IF 3 dB带宽:500 MHz
  • 可通过三线式SPI接口进行编程
  • 40引脚6 mm × 6 mm LFCSP封装

.
ADRF6602是一款高动态范围有源混频器,集成PLL和VCO。PLL/频率合成器利用小数N分频PLL产生F LO 输入,供给混频器。基准输入可以进行分频或倍频,然后施加于PLL鉴相器。PLL支持12 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵,其输出在片外环路滤波器中进行积分。然后,环路滤波器输出施加于一个集成式VCO。VCO输出(2*F LO )再施加于一个LO分频器和一个可编程PLL分频器。

可编程分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在2至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6602采用先进的硅-锗BiCMOS工艺制造,提供40引脚、裸露焊盘、无铅、6 mm × 6 mm LFCSP封装,额定温度范围为−40°C至+85°C。

应用

  • 蜂窝基站
  • . . .
