特性
- IEEE 802.3af/at 受电设备 (PD) 控制器
- IEEE 802.3at 两事件分级信号传输
- 可编程分级电流
- 采用 SHDN 引脚的灵活辅助电源支持
- 具 100mA 浪涌电流限值的坚固型 100V 内置 MOSFET
- 互补的电源良好输出
- 内置特征电阻器
- 全面的热保护
- 欠压和过压闭锁
-

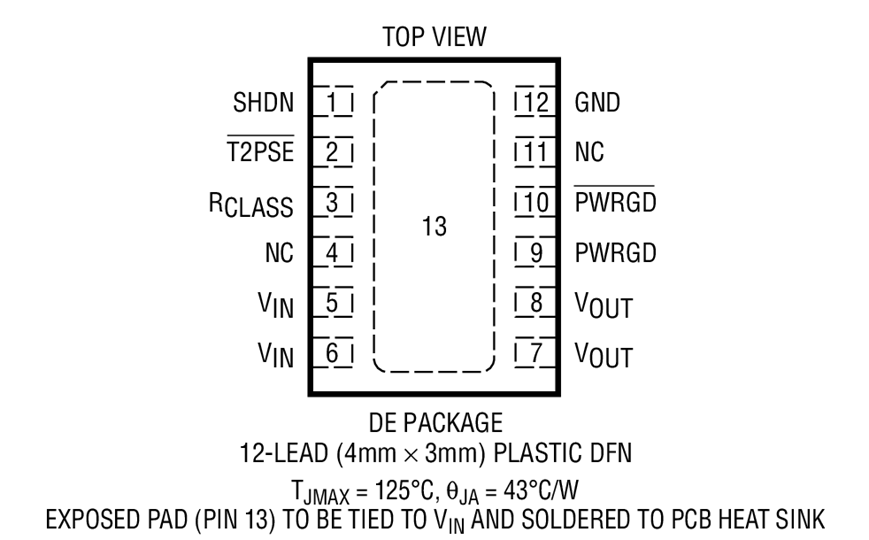

12 引脚、4mm x 3mm DFN 封装
LTC
®
4265 是第三代受电设备 (PD) 接口控制器，旨在用于具高达 25.5W 功率的 IEEE 802.3at 高功率以太网供电 (PoE) 应用。通过支持 IEEE 802.3 标准所定义的单事件和两事件分级信号传输，LTC4265 可以在众多的产品配置中使用。一个 100V MOSFET 负责在检测和分级期间对 DC/DC 转换器进行隔离，并提供了 100mA 的浪涌电流限制作用，旨在实现平滑的上电变换。另外，LTC4265 还包括互补的电源良好输出、一个内置特征电阻器、欠压 / 过压闭锁和全面的热保护功能。所有的凌力尔特 PD 解决方案均包括一个可提供特征损坏信息的停机引脚，以提供灵活的辅助电源选项。

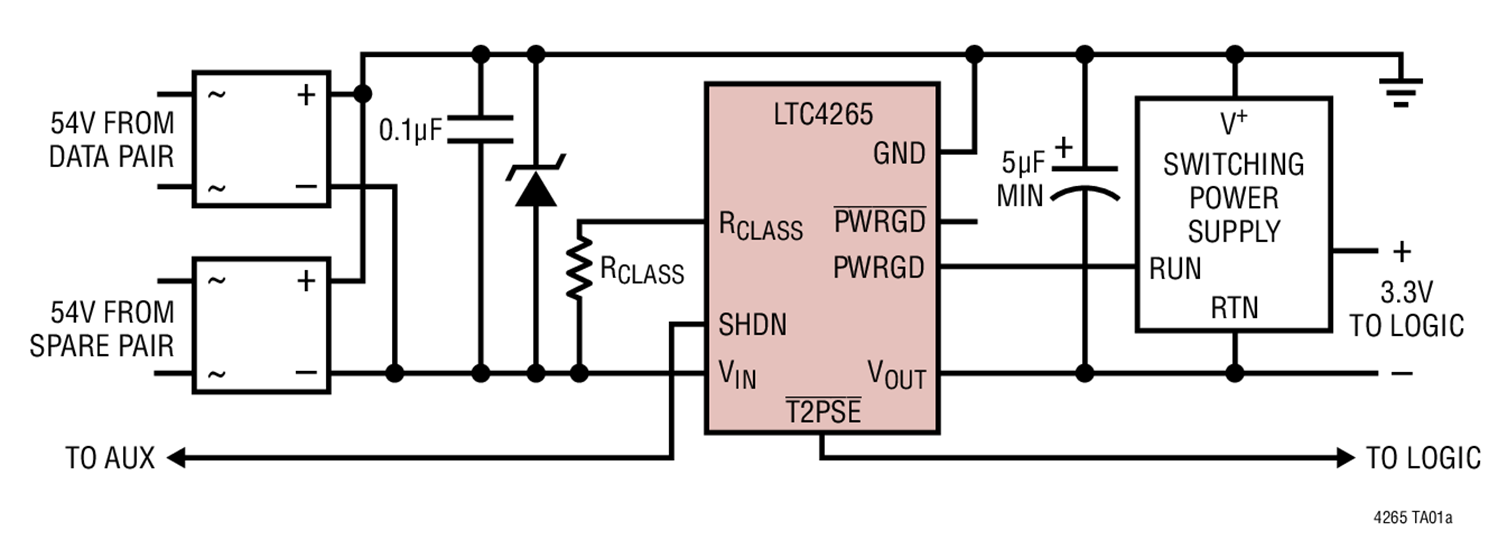

LTC4265 PD 接口控制器可与各种 DC/DC 转换器产品一起使用，以提供一款高功率 PD 应用的完整、成本效益型电源解决方案。
LTC4265 采用节省空间的扁平 (4mm x 3mm) DFN 封装，而且引脚与 LTC4264 完全兼容。
Applications
- 802.11n 接入点
- 高功率 VoIP 可视电话
- RFID 阅读器系统
-
PTZ 安全摄像机和监视设备
产品选型卡 3
新闻 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4265CDE#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC4265CDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC4265IDE#PBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC4265IDE#TRPBF |
12-Lead DFN (4mm x 3mm w/ EP)
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
PoE受电设备(PD) 1 |
||||
|
推荐新设计使用 |
LTPoE++ / PoE+ / PoE PD 控制器 |
|||
|
电源监控器 1 |
||||
|
量产 |
功率和电流监视器 |
|||
评估套件 1
DC1415A
LTC4265 IEEE802.3 at PD 控制器
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
Lt Spice
