特性
-
超低功耗
- V DD = 3.3V时，DC条件下每通道11.4µA
- V DD = 3.3V时，100kbps速率下每通道15.4µA
- V DD = 3.3V时，1Mbps速率下每通道54.7µA
- 支持宽电源电压范围：1.71V至5.5V
-
为数字信号提供增强型电气隔离
- 采用4mm爬电距离和间隙的8-NSOIC封装，3kV RMS 耐受持续时间可达60秒(VISO)，并可持续耐受445V RMS (VIOWM)
- 采用爬电距离和电气间隙为8mm的8-WSOIC封装，5kV RMS 耐受持续时间可达60秒(VISO)，并可持续耐受848VRMS (VIOWM)
- 可耐受GNDA和GNDB之间1.2/50µs波形的±10kV浪涌
- 高CMTI性能（200kV/µs，最小值）
-
传输延迟和抖动双低
- 最大数据速率高达10Mbps
- V DD = 3.3V时的传输延迟低至51ns（典型值）
- 时钟抖动RMS为15.4ps（典型值）
-
安全法规认证
- UL参照UL1577
- cUL参照CSA公告5A
- VDE 0884-11强化绝缘（申请中）
- IECEx和ATEX本质安全(IS)：Sira 0518 II 1G Ex ia IIC Ga（申请中）
MAX22_2_是一个超低功耗2通道增强型数字隔离器系列。无论是在DC条件下，还是在高达10Mbps的整个工作速度范围内，MAX22_2_的功耗都保持在超低水平。该系列提供两个单向通道配置，可适应任何2通道设计。
MAX22_20的两个通道都以一个方式传输数字信号。MAX22_21有一个通道以一个方向传输数据，另有一个通道以相反方向传输数据。
MAX22420/1采用8引脚窄体SOIC封装，爬电距离和电气间隙为4mm，额定电压高达3kVRMS。MAX22820/1采用8引脚宽体SOIC封装，爬电距离和电气间隙为8mm，额定电压高达5kV RMS 。凭借ADI专有工艺技术，该系列数字隔离器实现了超低功耗运行、高电磁干扰(EMI)抗扰度和稳定的温度性能。这些器件用于隔离不同的接地域，并阻止来自敏感或人机接口电路的高电压/高电流瞬变。
该系列器件的最大数据速率为10Mbps，订购时可提供两个毛刺滤波器选项和默认高电平或默认低电平输出。默认是当输入为开路时输出采用的状态。B/E版本带有70ns（典型值）毛刺滤波器，C/F版本带有29ns（典型值）毛刺滤波器。这些器件具有两路电源输入（V DDA 和V DDB ），可独立设置器件任一侧的逻辑电平。V DDA 和V DDB 分别以GNDA和GNDB为基准。该系列还提供一个刷新电路，可在输入无限期保持相同状态时确保输出精度。
应用
- 4-20mA环路过程控制
- 电池管理
- 紧凑微型PLC
- 寄生供电应用
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX22420FASA+ |
8-SOIC_N-150_MIL
|
|
|
| MAX22420FASA+T |
8-SOIC_N-150_MIL
|
|

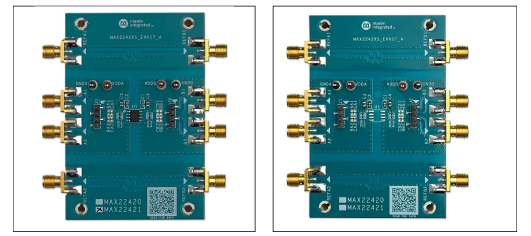

评估套件 2
MAX2242XSEVKIT
MAX22420/MAX22421/MAX22820/MAX22821评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX22421BSEVKIT
MAX22420/MAX22421/MAX22820/MAX22821评估套件
工具及仿真模型 1
IBIS 模型
