特性
- 4个内部MOSFET实现真正的H桥buck/boost转换
- Buck、boost之间无扰动切换
- 切换过程中输出纹波变化最小
- 效率高达92%
- 跳脉冲模式下，静态电流只有37µA (典型值)
- 输入范围：2.5V至5.5V
- 固定3.3V输出或输出可调
- 1µA (最大值)逻辑控制关断
- True Shutdown
- 输出过载保护
- 内部补偿
- 内部软启动
- 1MHz开关频率
- 热过载保护
- 小尺寸3mm x 3mm、14引脚TDFN封装

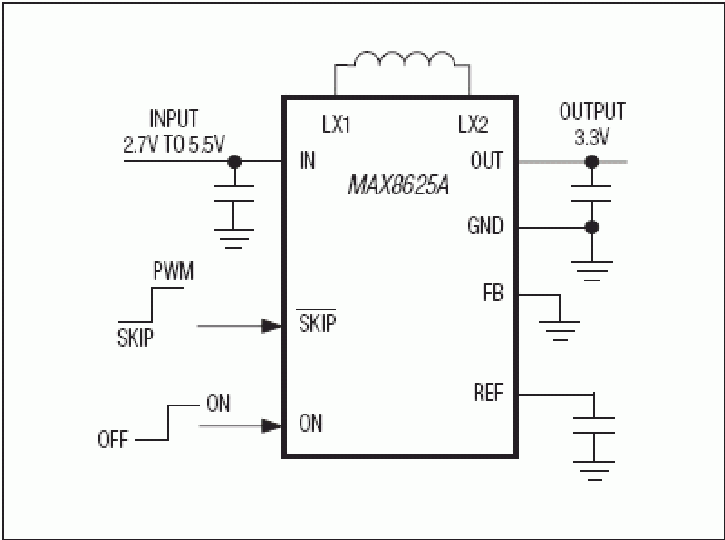

MAX8625A PWM升/降压调节器是针对便携式电池供电设备中的数字逻辑电路、硬盘驱动、电机及其它负载供电而设计，适用于PDA、蜂窝电话、数码相机(DSC)、MP3播放器等产品。MAX8625A在2.5V至5.5V输入范围内可提供固定3.3V或可调(1.25V至4V)输出，电流高达0.8A。MAX8625A采用2A峰值限流。
Maxim的H桥技术在所有工作模式下可提供无缝切换，消除了其它器件中存在的尖峰干扰。4个内部MOSFET (2个开关和2个同步整流器)提供内部补偿，大大减少了外部元件数。/SKIP输入用于选择低噪声、固定频率PWM模式或高效跳脉冲模式。如果选择跳脉冲模式，轻载时转换器将自动切换至PFM模式，进一步提高轻载效率。内部振荡器工作在1MHz，允许使用小尺寸外部电感和电容。
MAX8625A的限流电路在输出过载时关断器件。此外，软启动功能有助于抑制启动过程的浪涌电流。该器件还具有True Shutdown™功能，器件禁用时，断开输入端与输出端的连接。MAX8625A采用3mm x 3mm、14引脚TDFN封装。
应用
- 电池供电的硬盘驱动器(HDD)
- DSC和便携式摄像机
- MP3播放器和蜂窝电话
- PDA与智能电话
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
量产 |
16µA I Q 、1.2A PWM降压型DC-DC转换器 |
|||
|
量产 |
16µA I Q 、1.2A PWM降压型DC-DC转换器 |
|||
|
内部电源开关升压稳压器 2 |
||||
|
量产 |
0.8A、低噪声、1MHz、升压型DC-DC转换器 |
|||
|
量产 |
1.5A、低噪声、1MHz、升压型DC-DC转换器 |
|||
评估套件 1
MAX8625AEVKIT
MAX8625A评估板
