特性

超高效率
无电流检测电阻（无损I _LIMIT ）
具有100ns负载阶跃响应的快速PWM
在线路和负载范围内的V _OUT 精度为1%
2.5V/3.3V固定输出或1V至5.5V可调输出范围
电池输入范围：2V至28V
开关频率：200/300/450/600kHz
过压保护(MAX1714A)
欠压保护
1.7ms数字软启动
驱动大型同步整流器FET
基准电压输出：2V ±1%
电源良好指示器

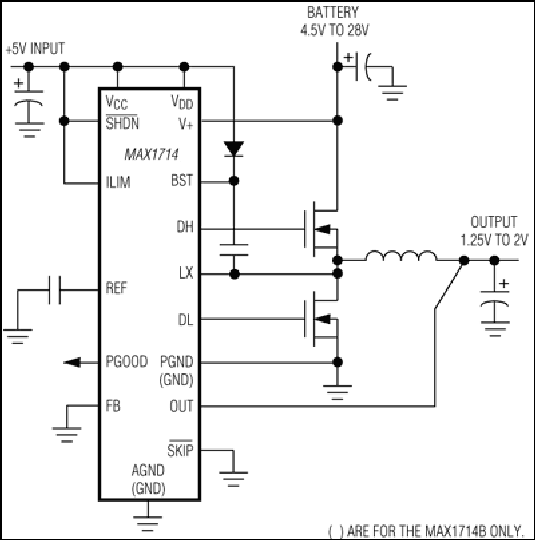

MAX1714脉冲宽度调制(PWM)控制器提供高效率、出色的瞬态响应和高直流输出精度，可满足对笔记本电脑中的高压电池进行降压的需要，以产生低压CPU内核或芯片组/RAM电源。

Maxim专有的Quick-PWM™快速响应、恒定导通时间PWM控制方案可轻松处理宽输入/输出电压比，并对负载瞬变提供100ns的“即时导通”响应，同时保持相对恒定的开关频率。

MAX1714无需传统电流模式PWM中的电流检测电阻，能够以更低的成本实现高效率。此外还能够驱动超大型同步整流器MOSFET，有助于进一步提升效率。

单级降压转换设计使这些器件能够直接对高压电池进行降压，尽可能提升效率。对于更高的开关频率，则采用两级转换设计（对+5V系统电源而不是电池进行降压），尽可能缩小设计尺寸。

MAX1714适用于CPU内核、芯片组、DRAM或其他低至1V的低压电源。MAX1714A采用20引脚QSOP封装，具有过压保护功能。MAX1714B采用无过压保护的16引脚QSOP封装。对于需要VID合规性或通过DAC控制输出电压的应用，请参考MAX1710/MAX1711数据手册。对于双输出版本，请参考MAX1715数据手册。

应用

1.8V与2.5V I/O电源
芯片组/RAM供电，电压可低至1V
CPU核电源
笔记本电脑

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX1714AEEP+	20-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX1714AEEP+T	20-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX1714BEEE+	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX1714BEEE+T	16-QSOP-150_MIL	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
