特性

实时时钟可记录百分之一秒、秒、分、时、星期、日期、月和年
8k x 8 NV SRAM可直接替代易失性静态RAM或EEPROM
通过嵌入式锂能源电池维持日历运行并保留RAM数据
手表功能对RAM操作是透明的
自动闰年补偿有效期至2100年
锂能源在首次通电之前会断电以保持新鲜度

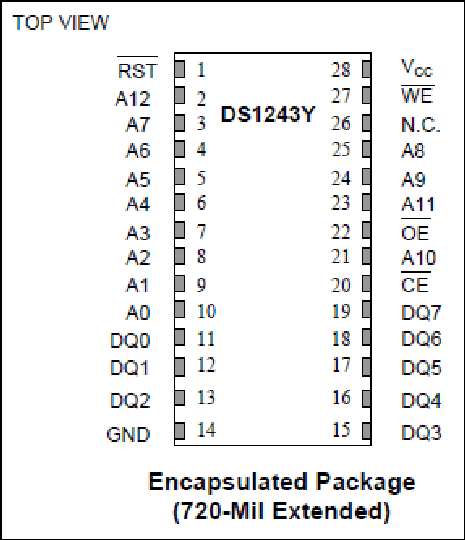

标准28引脚JEDEC引脚排列
±10%完整工作范围
+25°C时精度优于每月±1分钟
在没有电源的情况下数据保留超过10年
提供120ns和150ns访问时间

带幻象时钟的DS1243Y 64K NV SRAM是一款内置实时时钟、完全静态的非易失性RAM（结构为8192个字x 8位）。DS1243Y具有独立的锂能源和控制电路，可持续监控VCC是否发生超出容差的情况。当发生这种情况时，会自动打开锂能源，并且无条件启用写保护，以防止存储器和实时时钟中的数据损坏。幻影时钟提供计时信息，包括百分之一秒、秒、分、时、星期、日期、月和年信息。对于少于31天的月份，月底的日期会自动调整，包括针对闰年的更正。幻影时钟以24小时制或12小时制运行，带AM/PM指示器。
