特性
-
高分辨率
- MAX1499：4.5数字位(±19,999计数)
- MAX1497：3.5数字位(±1999计数)
-
Σ-Δ ADC结构
- 无需积分电容
- 无需自归零电容
- >100dB的50Hz和60Hz干扰抑制
- 工作于2.7V或5.25V单电源
- ±200mV或±2V的可选择输入范围
- 可选择的电压基准：内部2.048V或外部
- 内部高精度振荡器无需外接元件
- 自动零点修正
-
低功耗(LED驱动器电流除外)
- 最大664µA的工作电流
- 最大268µA的关断电流
- 小型32引脚、7mm x 7mm TQFP封装(4.5位)或28引脚SSOP封装(3.5位)
- 还提供PDIP封装(3.5位)
- 多路复用的LED驱动器电阻可编程的段电流
- SPI/QSPI/MICROWIRE兼容串行接口
- 扩展级温度范围(-40°C至+85°C)

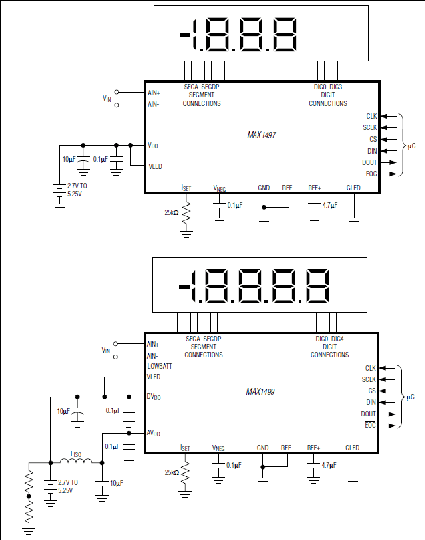

MAX1497/MAX1499为低功率、3.5位和4.5位模数转换器(ADC)，带有集成的发光二极管(LED)驱动器，工作于2.7V至5.25V单电源。此类芯片包含内部基准、高精度片内振荡器和多路复用的LED显示驱动器。内部电荷泵为集成的输入缓冲器提供负电源，以便单电源工作。此ADC输入范围可配置为±2V或±200mV，且可将其转换结果输出到LED和/或微控制器(µC)。微控制器通信可通过SPI™/QSPI™/MICROWIRE™兼容的接口实现。MAX1497为3.5位(±1999计数)器件，MAX1499为4.5位(±19,999计数)器件。
MAX1497/MAX1499无需外部精密的积分电容、自动归零电容、晶振、电荷泵或其它双积分ADC (通常用在面板仪表电路中)所需的电路。
这种器件还具有用于差分信号和基准输入的片内缓冲器，以便允许直接连接到高阻抗信号源。另外，它们还采用连续的零点修正，并提供大于100dB的50Hz和60Hz工频电源抑制。其它特性还包括数据保持和峰值检测、超量程检测，以及用户可编程的低电池电压监测。
MAX1499采用32引脚、7mm x 7mm TQFP封装，MAX1497采用28引脚SSOP或PDIP封装。此系列产品均工作在-40°C至+85°C的扩展级温度范围内。
应用
- 数字万用表
- 数字面板表
- 数字电压表
- 手持式仪表
