特性
- 取代驻极体话筒内的FET
- 2.3V至5.5单电源供电
- 低输出阻抗(小于0.4Ω)
- 高电源抑制比：82dB
-
三种高增益值可选：
- MAX9810A：24dB
- MAX9810B：27dB
- MAX9810C：30dB
- 内置偏置电压
- 低电源电流(670µA)
- 满摆幅输出
- 过负荷情况下输出不发生反相
- 尺寸微小的4焊球UCSP封装

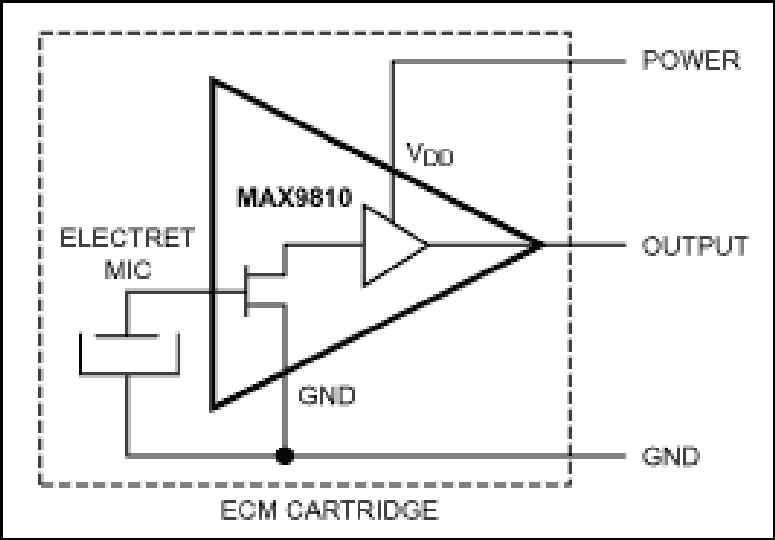

MAX9810麦克风前放设计用在驻极体话筒(ECM)内部。现有的方案是采用一个FET作为阻抗转换器。场效应管(FET)的增益有限，易受噪声影响，并且需要在ECM话筒外部附加元件来提供偏置和放大。MAX9810采用高增益，高噪声抑制能力，低输出阻抗的放大器取代FET。设计用于集成在ECM话筒内部，它具有平坦的频率响应曲线，严格控制的增益，提升的灵敏度和很高的噪声抑制能力，可大大简化系统的设计。目标应用包括存在于手机，掌上电脑，笔记本电脑及其它便携式音频设备中的ECM话筒。
MAX9810工作在2.3V至5.5V单电源下，静态时耗电流仅670µA。此器件可内部产生一个1.5V的直流偏置，有三种内部固定增益可选(24dB，27dB，30dB)。它的工作温度范围为-40°C至+85°C，提供微型4焊球晶片级封装(UCSP™)，适合于安装在ECM话筒内部。
应用
- 蜂窝电话
- 驻极体电容式话筒
- 笔记本电脑
- PDA
- 便携式音频
