MAX14764数据手册和产品信息

发布时间: 2024-11-11 09:19:17
来源: analog.com

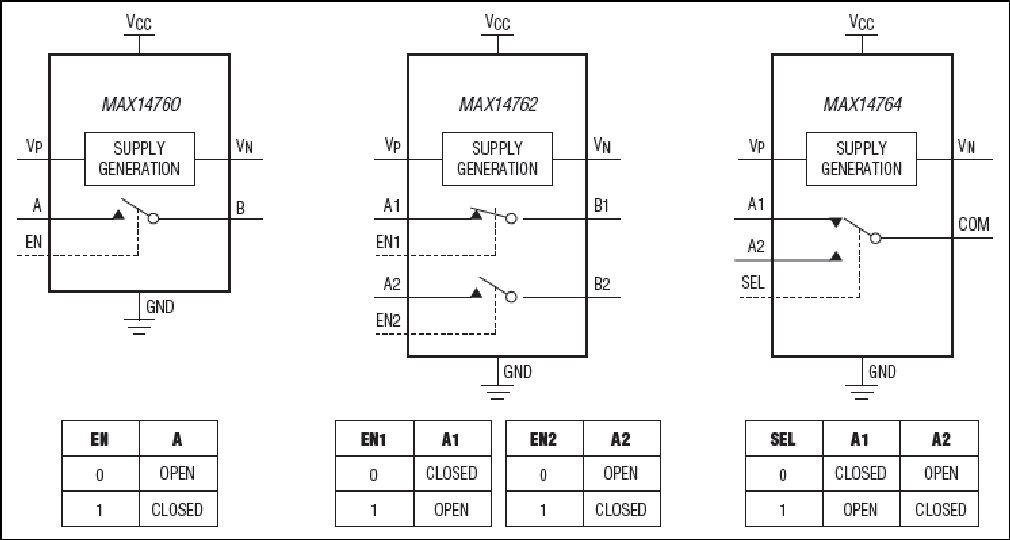

MAX14760, MAX14762, MAX14764: Functional Diagrams/Truth Tables
.
特性
  • 简化电源需求
    • 3.0V至5.5V供电范围
    • -25V至+25V信号范围
  • 高性能
    • ±10nA (最大值)导通漏电流(MAX14760/MAX14762)
    • 20Ω (最大值)低导通电阻
    • 低至58mΩ (典型值)的导通电阻平坦度
    • 热关断保护
    • -40°C至+85°C工作温度范围
    • 宽带:115MHz (典型值)
  • 节省电路板空间
    • 小尺寸8引脚和10引脚TDFN封装
.

MAX14760/MAX14762/MAX14764模拟开关允许通过超出其电源电压摆幅的双极性信号,器件采用+3.0V至+5.5V电源供电,支持-25V至+25V的信号范围。

MAX14760为单路单刀单掷(SPST)模拟开关,MAX14762为双路SPST模拟开关,MAX14764则为单路单刀双掷(SPDT)模拟开关。

MAX14760/MAX14762/MAX14764具有20Ω (最大值)导通电阻和±10nA (最大值)导通漏电流(MAX14760/MAX14762)。

MAX14760/MAX14764提供8引脚(3mm x 3mm) TDFN封装,MAX14762提供10引脚(3mm x 3mm) TDFN封装。这些器件能够工作在-40°C至+85°C扩展级温度范围。

应用

  • ATE系统
  • 音频信号路由和切换
  • 工业测量系统
  • 仪表系统
  • 医疗系统
  • 光中继替代方案
. .

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX14764ETA+ Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX14764ETA+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2024

- 2400

ASSEMBLY

MAX14764ETA+

量产

MAX14764ETA+T

量产

10月 11, 2013

- 1345

ASSEMBLY

MAX14764ETA+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 27, 2024

- 2400

arrow down

ASSEMBLY

MAX14764ETA+

量产

MAX14764ETA+T

量产

10月 11, 2013

- 1345

arrow down

ASSEMBLY

MAX14764ETA+

量产

.

评估套件 1

MAX147XXEVKIT

MAX14759、MAX14760、MAX14761、MAX14762、MAX14763和MAX14764评估板
