特性
- 600Msps输出刷新速率
- 低噪声频谱密度：-157dBFS/Hz (f OUT = 36MHz)
-
出色的SFDR和IMD性能
- f OUT = 30MHz时，SFDR = 79dBc (至奈奎斯特频率)
- f OUT = 130MHz时，SFDR = 67dBc (至奈奎斯特频率)
- f OUT = 30MHz时，IMD = -95dBc
- f OUT = 130MHz时，IMD = -70dBc
- f OUT = 122.88MHz时，ACLR = 72dB
- 2mA至20mA满度输出电流
- LVDS兼容的数字输入
- 片上1.2V带隙基准
- 600Msps时，具有292mW的低功耗
- 紧凑的(10mm x 10mm) QFN-EP封装
- 提供评估板(MAX5891EVKIT)

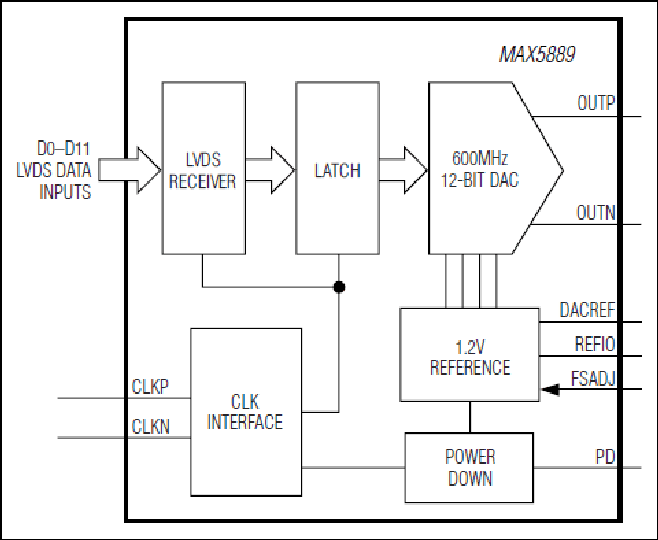

MAX5889是先进的12位、600Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其他通信应用。MAX5889 DAC采用3.3V和1.8V电源供电，高速LVDS输入支持600Msps的刷新速率，功耗仅为292mW，提供卓越的动态性能，如79dBc的无杂散动态范围(SFDR) (f OUT = 30MHz时)。
MAX5889采用电流导引结构，可提供2mA至20mA的满度输出电流，采用双50Ω终端负载时，可产生-2dBm至-22dBm的满度输出信号电平。MAX5889内部集成1.2V带隙基准和控制放大器，可确保高精度和低噪声特性。另外还提供单独的基准输入(REFIO)，允许用户外接基准，以获得最佳的灵活性，并提高增益精度。
MAX5889的数字输入可接收LVDS电平的信号，灵活的时钟输入可由差分或单端信号、交流耦合或直流耦合信号驱动。MAX5889采用裸露焊盘(EP)的68引脚QFN封装，工作在(-40°C至+85°C)宽温度范围。
欲查找与MAX5889引脚兼容的16位和14位版本，请分别参考MAX5891和MAX5890的数据资料。
应用
- 自动测试设备(ATE)
- 基站：单载波UMTS、CDMA、GSM
- 电缆调制解调器终端系统(CMTS)
- 通信：固定宽带无线接入、点到点微波通信
- 直接数字合成器(DDS)
- 仪表
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX5889EGK+D |
68-LFCSP-10X10X0.85
|
|
|
| MAX5889EGK+TD |
68-LFCSP-10X10X0.85
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
MAX5889EGK+D
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
10月 25, 2016
- 1622
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
快速精密数模转换器 2 |
||||
|
量产 |
14位、600Msps、高动态性能、DAC，LVDS输入 |
|||
|
量产 |
16位、600Msps、高动态性能DAC，LVDS输入 |
|||
评估套件 3
MAX5889EVKIT
MAX5889、MAX5890和MAX5891评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX5890EVKIT
MAX5889、MAX5890和MAX5891评估板
MAX5891EVKIT
MAX5889、MAX5890和MAX5891评估板
