DS3232M数据手册和产品信息

发布时间: 2024-11-11 09:18:50

来源: analog.com

特性

-40°C至+85°C温度范围内，计时精度保持在±5ppm (±0.432秒/天)
236字节电池备份用户SRAM
为连续计时提供电池备份
低功耗
功能兼容于DS3232
完整的时钟日历，包括秒、分、时、星期、日期、月和年，并提供有效期到2100年的闰年补偿
两个日历闹钟
1Hz和32.768kHz输出
复位输出和按键去抖输入
高速(400kHz) I²C兼容串行总线
+2.3V至+4.5V电源电压
精度为±3°C的数字温度传感器
-40°C至+85°C工作温度范围
8引脚SO (150 mil)封装
通过美国保险商实验室协会(UL)认证

DS3232M是低成本、超高精度I²C实时时钟(RTC)，带有236字节电池备份SRAM。该器件集成了电池输入，当器件主电源断电时可保持精确计时。集成微机电系统(MEMS)振荡电路保持器件的长期精确度，并减少了生产线的元件数量。

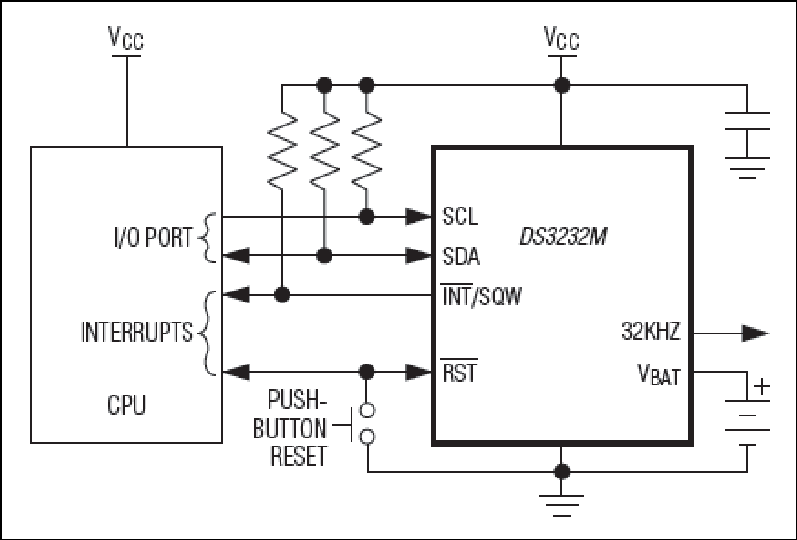

RTC提供秒、分、时、星期、日期、月和年信息。少于31天的月份，自动调整月末日期，包括闰年修正。时钟格式可以是24小时或带AM/PM指示的12小时格式。提供两个可设置的日历闹钟和一路1Hz输出。地址与数据通过I²C双向总线串口传输。高精度、经过温度补偿的电压基准和比较器电路用来监测V _CC 状态，检测电源故障，提供复位输出，并在必要时自动切换到备份电源。另外，/RST监测引脚可以作为产生微处理器复位的按键输入，详细信息请参考数据资料中的 方框图 。

应用

楼宇自动化
高清视频监控系统
工业应用
电表

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
DS3232MZ+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS3232MZ+TRL	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS3232MZ/V+	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
DS3232MZ/V+T	Small-Outline IC, Narrow (0.15in)	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

部分模型	产品周期	描述
串行地址RTC 4
DS3231M	量产	±5ppm, I²C实时时钟
DS3232	量产	超高精度、I²C RTC，集成晶体和SRAM
DS3231	量产	超高精度、I²C接口、集成RTC/TCXO/晶体
DS3234	量产	超高精度、SPI总线RTC，集成晶体和SRAM
硅振荡器 1
DS32KHZ	推荐新设计使用	32.768kHz温补晶振
