特性

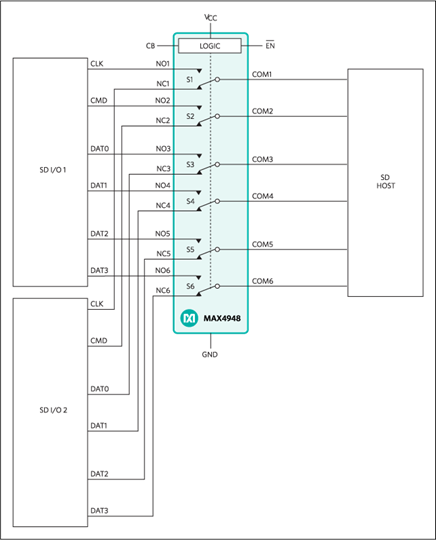

- 复用的SDIO或记忆棒接口
- 1.8V至5.5V电源电压范围
- 低达4Ω的导通电阻
- 低电容开关，30pF (典型值)
- 轨至轨信号处理能力
- 小尺寸25焊球UCSP (2.5mm x 2.5mm)以及24引脚TQFN (4mm x 4mm)封装
MAX4947/MAX4948模拟开关工作于+1.8V至+5.5V单电源。该系列器件具有低达30pF (典型值)的电容，适用于高速数据切换的系统。
MAX4947是三路双刀/双掷(DPDT)开关。MAX4948是16路单刀/双掷(SPDT)开关，具有一个控制逻辑输入。MAX4947具有3个逻辑输入，用于成对控制开关。MAX4948则具有1个逻辑输入，以及可以用于禁止开关的使能输入(/EN)。
MAX4947/MAX4948采用小尺寸、24引脚(4mm x 4mm) TQFN封装以及25焊球(2.5mm x 2.5mm)晶片级(UCSP™)封装。
应用
- 蜂窝电话
- PDA
- SDIO/存储条
- UART信号开关
- USB信号切换
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4948ERA+ |
Ultra Chip-Scale Package, 5x5 Array
|
|
|
| MAX4948ERA+T |
Ultra Chip-Scale Package, 5x5 Array
|
|
|
| MAX4948ETG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX4948ETG+T |
24-TQFN-4X4X0.75
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
MAX4948ERA+T
量产
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
MAX4948ERA+T
量产
6月 20, 2016
- 1612
ASSEMBLY
MAX4948ETG+
量产
MAX4948ETG+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 19, 2016
- 1594_AMENDED
ASSEMBLY
12月 8, 2015
- 1594_PRE-PCN
WAFER FAB
6月 20, 2016
- 1612
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
模拟开关与多路复用器 1 |
||||
|
量产 |
四路SPDT音频开关，无喀嗒声，可处理负信号 |
|||
评估套件 1
MAX4948EVKIT
MAX4948评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 1
IBIS 模型
