特性
- 宽输入电压范围：3V 至 60V
- 低 I Q Burst Mode ® 操作：8μA
- 2MHz 时，效率高达 95%
- ±1.5% 内部 1V 基准电压源
- 高效和进行了 EMI 优化的 5V 分离式栅极驱动器
- 100kHz 至 2MHz 固定开关频率，并具有外部时钟同步
- 适用于低 EMI 的展频(SSFM)
- 具有滞后的准确使能阈值
- 可编程输出软启动和跟踪
- 耐热性能增强型 12 引脚 MSOP 封装
LT8357是一款宽输入范围、电流模式、DC/DC控制器，可配置为升压、SEPIC或反激转换器。LT8357可以通过5V分离栅极驱动来驱动低端N通道功率MOSFET。电流模式架构支持可调节和可同步的100kHz至2MHz固定频率运行方式，或支持可降低EMI的内部19%三角扩频运行方式。在轻载下可以选择跳脉冲模式或低纹波突发工作模式。其他特性包括SEPIC和反激配置下的输出电源良好和输出短路保护。
LT8357具有3V至60V的宽输入电压范围和8μA低静态电流，为汽车、工业和电池供电系统提供简单、紧凑和高效的解决方案。
应用
- 汽车和工业系统
- 电池供电系统
- 便携式电子设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8357EMSE#PBF |
12-Lead MSOP w/ EP
|
|
|
| LT8357EMSE#TRPBF |
12-Lead MSOP w/ EP
|
|
|
| LT8357HMSE#PBF |
12-Lead MSOP w/ EP
|
|
|
| LT8357HMSE#TRPBF |
12-Lead MSOP w/ EP
|
|
|
| LT8357JMSE#PBF |
12-Lead MSOP w/ EP
|
|
|
| LT8357JMSE#TRPBF |
12-Lead MSOP w/ EP
|
|
评估套件 2

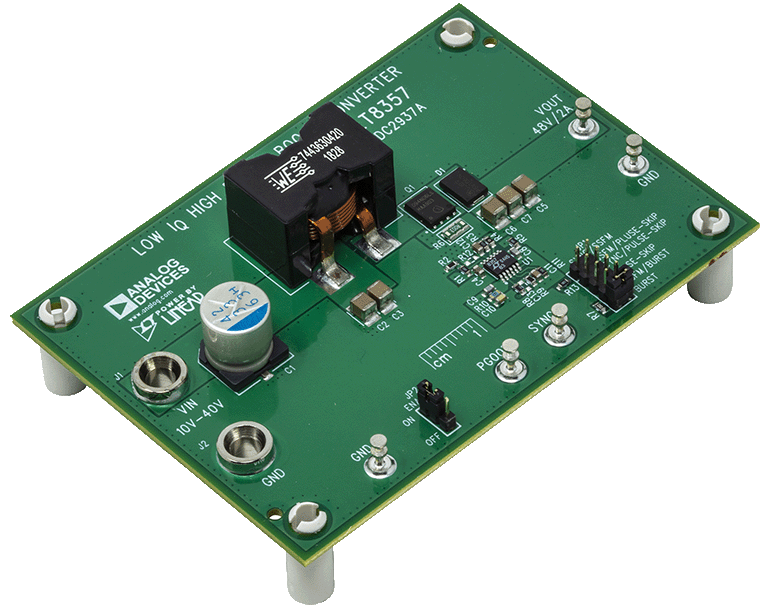

DC2937A
LT8357演示板 | 低IQ高功率升压转换器
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

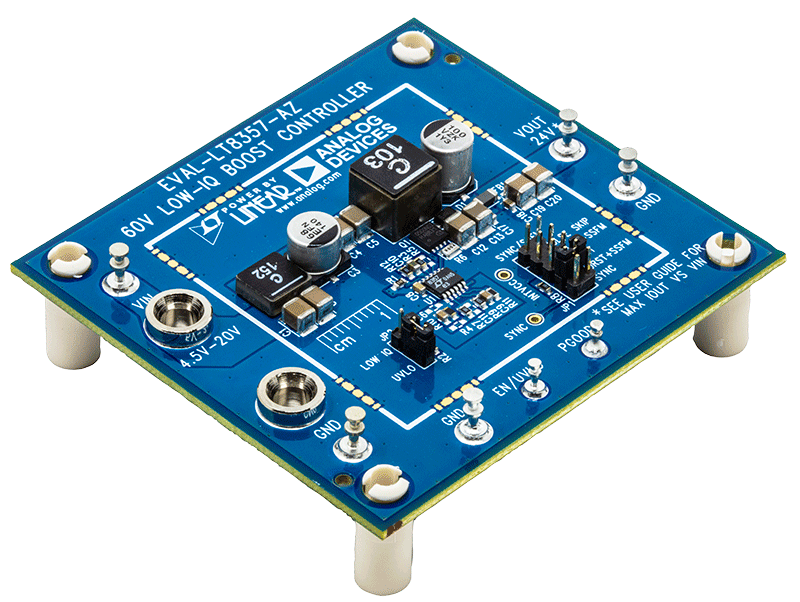

EVAL-LT8357-AZ
LT8357 的最高性能、低 EMI 评估板
工具及仿真模型 1
Lt Spice
