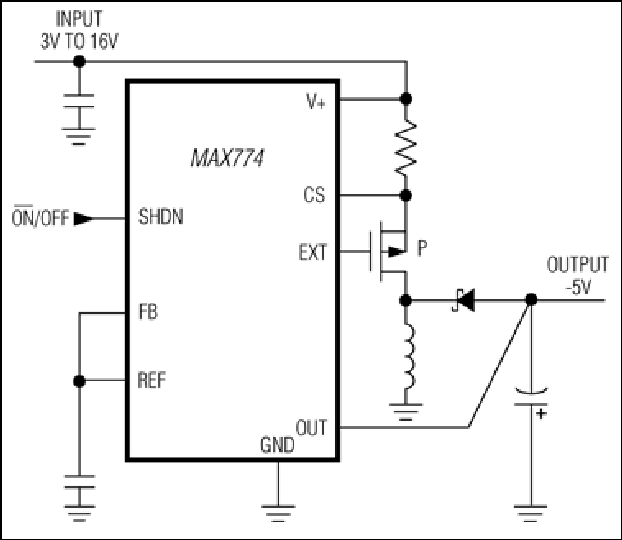

MAX774、MAX775、MAX776:典型工作电路
.
特性
  • 对于5mA至1A负载电流,效率达85%
  • 高达5W输出功率
  • 电源电流:100µA(最大值)
  • 关断电流:5µA(最大值)
  • 输入范围:3V至16.5V
  • -5V (MAX774)、-12V (MAX775)、-15V (MAX776)或可调输出电压
  • 限流PFM控制方案
  • 300kHz开关频率
  • .

    MAX774/MAX775/MAX776反相开关稳压器可在负载电流的三个十进位范围内提供高效率。独特的限流、脉冲频率调制(PFM)控制方案提供了脉冲宽度调制的优势(重负载下保持高效率),同时使用小于100µA的电源电流(PWM转换器为2mA至10mA)。由此可在很宽的负载范围内保持高效率。

    这些IC还使用微型外部元件;其高开关频率(高达300kHz)支持使用直径小于5mm的表面贴装磁性元件。

    MAX774/MAX775/MAX776支持3V至16.5V的输入电压,预设输出电压分别为-5V、-12V和-15V。或者,用户可以使用两个电阻器来调节输出电压。V IN - V OUT 差分电压最大值仅受所选外部开关晶体管的击穿电压限制。

    这些逆变器使用外部P沟道MOSFET开关,因此可以为高达5W的负载供电。如果需要更低的功率,请使用带有板载MOSFET的MAX764/MAX765/MAX766反相开关稳压器。
