特性

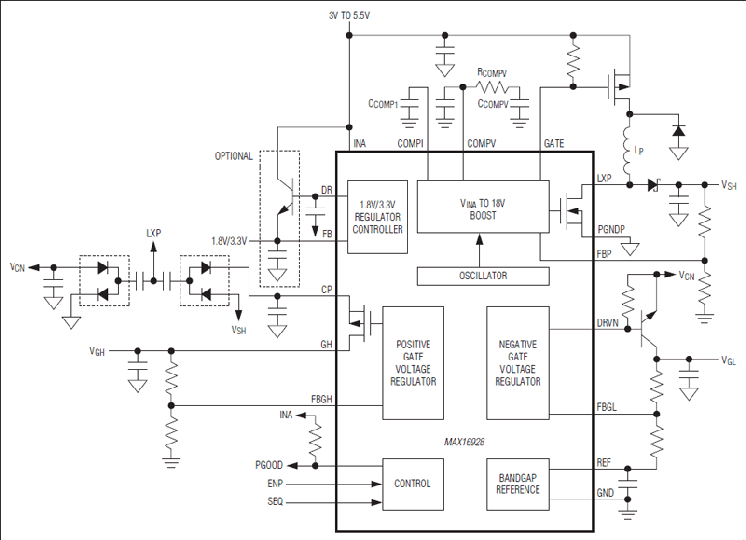

MAX16928是一款适合汽车TFT-LCD应用的高度集成电源。该器件集成了一个升压转换器、一个1.8V/3.3V稳压控制器和两个栅极稳压器。该器件具有多个版本，可满足常见的汽车TFT-LCD电源要求（参见完整数据手册中的 订购信息表 ）。
升压转换器使用扩频调制来减少峰值干扰并优化EMI性能。通过时序控制输入(SEQ)，可实现对正栅极和负栅极稳压器的灵活时序控制。电源良好指示器(PGOOD)在任何转换器出现故障或稳压器输出异常时提供指示信号。集成热关断电路用于防止器件过热。
MAX16928采用带裸露焊盘的20引脚TSSOP封装，工作温度范围为-40°C至+105°C。
应用
- 汽车中央信息显示屏
- 汽车仪表盘
- 汽车导航系统
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX16928AGUP/V+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928AGUP/V+T |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928BGUP/V+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928BGUP/V+T |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928CGUP/V+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928CGUP/V+T |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928DGUP/V+ |
20-TSSOP_4.4_EP-4.4_MM
|
|
|
| MAX16928DGUP/V+T |
20-TSSOP_4.4_EP-4.4_MM
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 13, 2022
- 2236A
ASSEMBLY
MAX16928AGUP/V+
量产
MAX16928AGUP/V+T
量产
MAX16928DGUP/V+
量产
MAX16928DGUP/V+T
量产
5月 11, 2022
- 2236N
ASSEMBLY
MAX16928BGUP/V+
量产
MAX16928BGUP/V+T
量产
MAX16928CGUP/V+
量产
MAX16928CGUP/V+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
7月 13, 2022
- 2236A
ASSEMBLY
5月 11, 2022
- 2236N
ASSEMBLY
评估套件 1
MAX16928EVKIT
MAX16928评估板
