特性
- 单电源供电(2.5V至5.5V)
- 5V供电时，为4Ω负载提供3.2W输出功率
- 2.2mA静态电流
- 92%效率(R L = 8Ω，P OUT = 900mW，V DD = 3.7V)
- 25µV RMS 输出噪声(A V = 15dB)
- 0.013%超低THD+N，1kHz
- 无需MCLK
- 8kHz至96kHz采样速率
- 支持左声道、右声道或(左声道 + 右声道)/2输出
- 边沿斜率控制技术支持无滤波D类放大器设计
- 77dB PSRR，217Hz
- 较高的RF抑制，有效抑制GSM无线设备的TDMA噪声
- 完备的喀嗒声抑制电路
- 可靠的短路保护和热保护
- 提供节省空间的封装: 1.345mm x 1.435mm WLP (0.4mm间距)

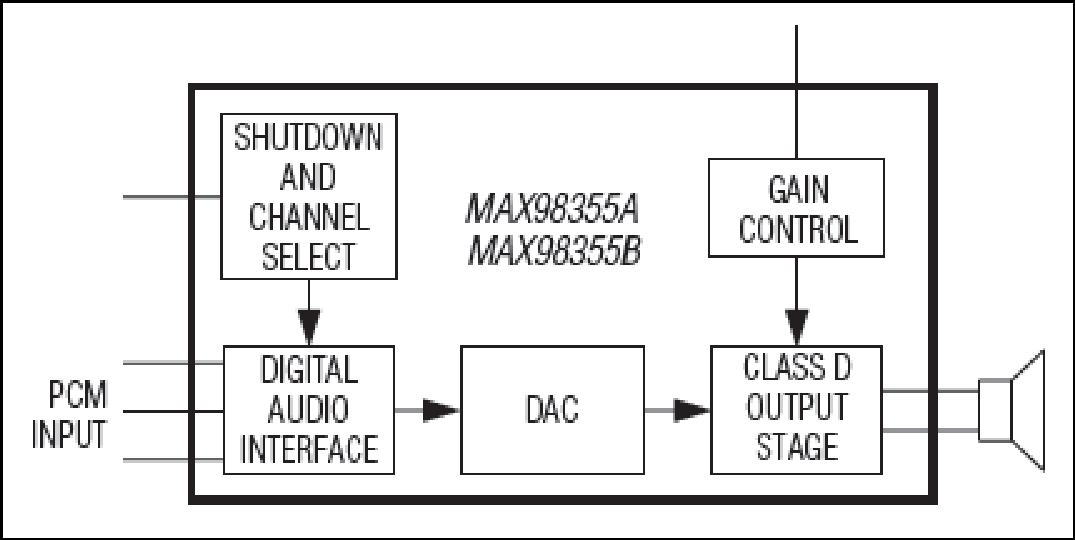

MAX98355A/MAX98355B为数字脉冲编码调制(PCM)输入的D类功率放大器，具有AB类放大器的音频性能和D类放大器的效率。IC通过一个增益选择输入(GAIN)引脚提供五种可选择的增益设置(3dB、6dB、9dB、12dB和15dB)。
数字音频接口具有高度设计灵活性，MAX98355A支持I²S数据，MAX98355B支持左对齐数据。两款IC均支持时分复用(TDM)数据；数字音频接口可支持8kHz至96kHz采样速率和所有数据格式。可配置IC从立体声输入数据产生左声道、右声道或(左声道 + 右声道)/2输出。IC采用16/24/32位I²S和左对齐模式工作；工作在TDM模式时，采用16位数据、多达4个时隙。IC无需外部提供MCLK信号(常见于PCM通信)。从而降低了EMI和电路板耦合噪声，并且缩小系统尺寸、减少IC引脚数量。
IC还具有非常宽的BCLK和LRCLK抖动容限(12ns典型值)，确保可靠工作。
有源辐射抑制、边沿斜率限制和过冲控制电路有效降低EMI。无需滤波的扩频调制技术省去了传统D类放大器中的输出滤波器，大大减小方案元件数量。
IC提供9引脚WLP封装(1.345mm x 1.435mm x 0.64mm)，工作在-40°C至+85°C温度范围。
应用
- 蜂窝电话
- 笔记本电脑
- 便携式媒体播放器
- 平板电脑
文章来源于:analog.com 原文链接
