通过上期拆解,我们看到国产BMS的用料还是比较扎实的。当前,BMS作为商用车新能源的“大三电”,可以称作是芯片厂商的“高端局”,一般都是国际大厂的顶尖产品。本期我们来拆解亿能电池管理系统 EV05 BMU-60S,看看都用了哪些芯片?
原帖地址:https://www.eeworld.com.cn/aOibDWL
EV05S平台简介
EV05S平台简介

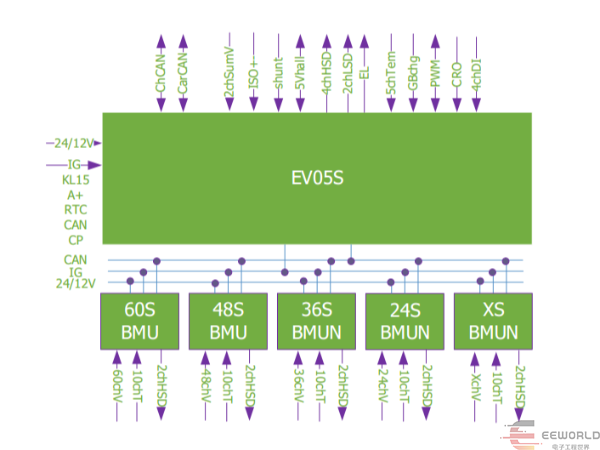

EV05S平台产品采用主从架构,主板(BCU)和从板(BMU)之间通过CAN进行通讯,兼容12V和 24V供电,BMU有多种电压通道配置,是一款接口丰富、适配灵活、性价比和可靠性极高的产品,适用于电动大巴车、重卡、物流车等应用场景。
这里拆解的是从板60S。
主要硬件功能如下
BCU |
BMU(60S/48S/36S/24S) |
||
支持KL15、A+、RTC、CAN、CC 、CP唤醒 |
60/48/36/24路单体电压检测 |
||
2路总电压检测 |
绝缘检测 |
外部均衡方式 |
25Ω均衡电阻 |
4路高边继电器驱动 |
2路低边继电器驱动 |
10路温度检测 |
1路CAN通讯 |
5V电源输出 |
分流器电流检测 |
2路高边继电器驱动 |
1路DI |
电磁锁控制 |
国标充电接口检测 |
BCU尺寸(L*W*H) |
220*115*30 |
3路CAN通讯 |
2路DO |
BMU-60S尺寸(L*W*H) |
310*100*26 |
4路DI |
2路AI |
BMU-48S尺寸(L*W*H) |
272*100*26 |
5路温度检测 |
实时时钟 |
BMU-36S尺寸(L*W*H) |
228*100*26 |
适用范围
应用终端 |
乘用车、物流车、微卡 |
||
电池类型 |
LFP、LTO、NCM |
IP等级 |
IP40 |
供电电压 |
6-32V |
最高电池串数 |
400串 |
最高总电压 |
1000V |
电流传感器类型 |
分流器、霍尔 |
外观

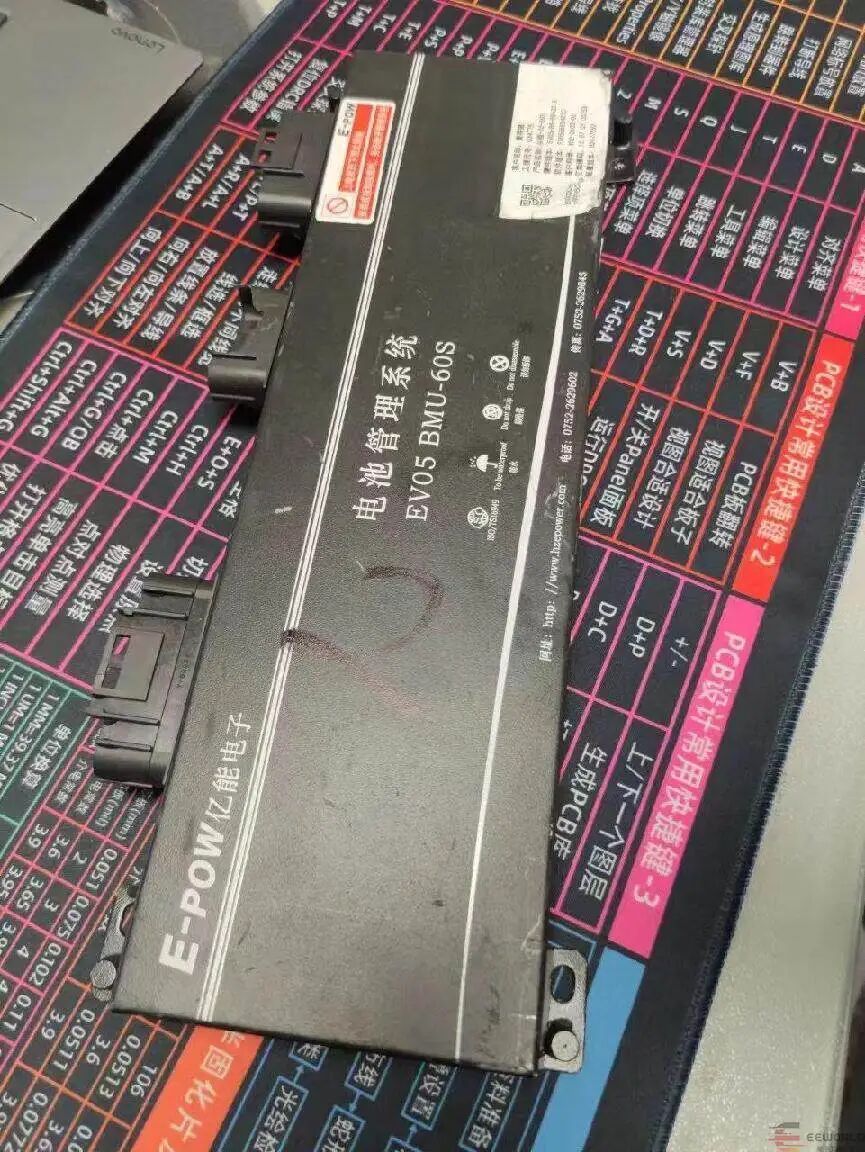

正面,有型号信息,E-Pow亿能电子 电池管理系统EV05 BMU-60S
可以参考官网http://www.hzepower.com/
取得了ISO/TS16949汽车行业质量管理体系标准

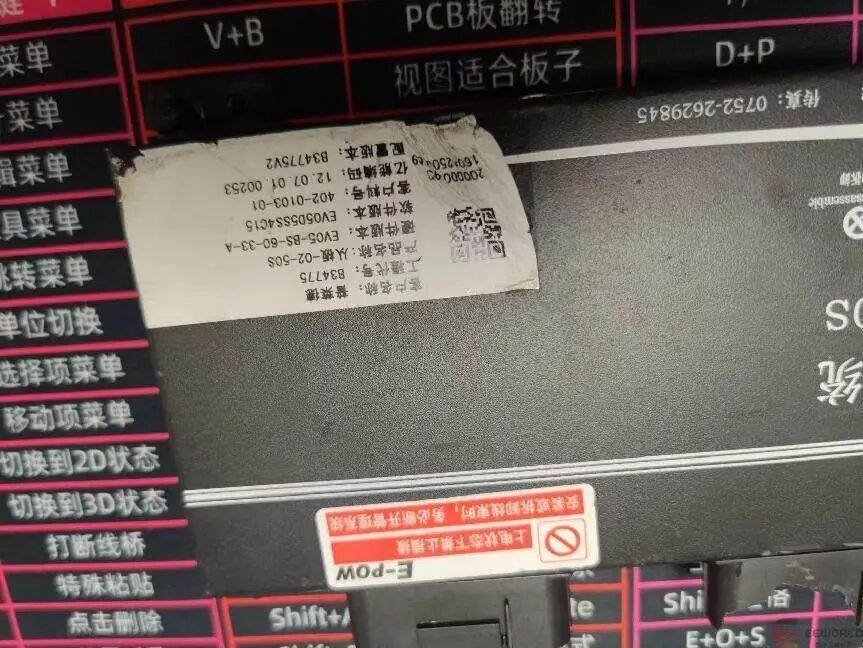

板子信息

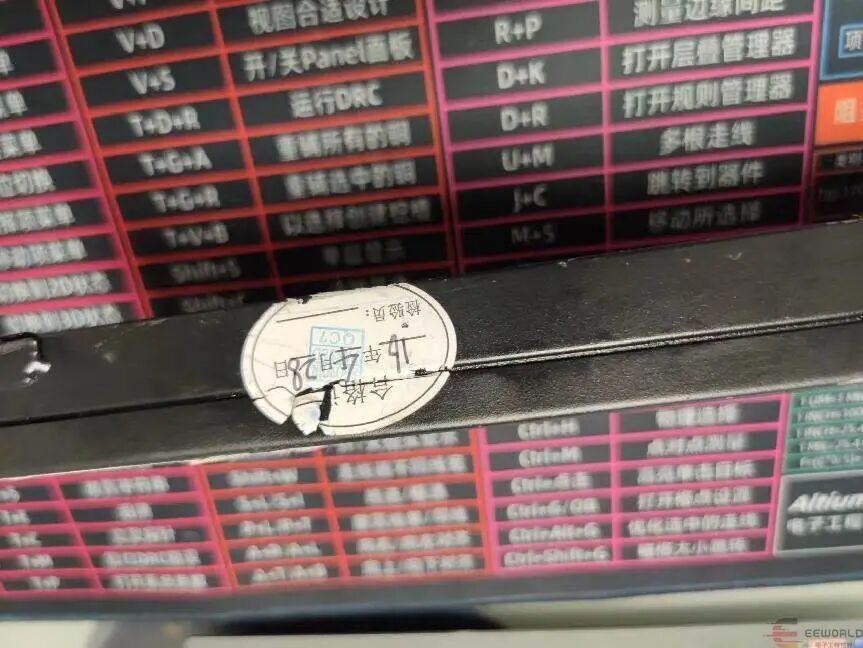

看合格证是16年的产品了

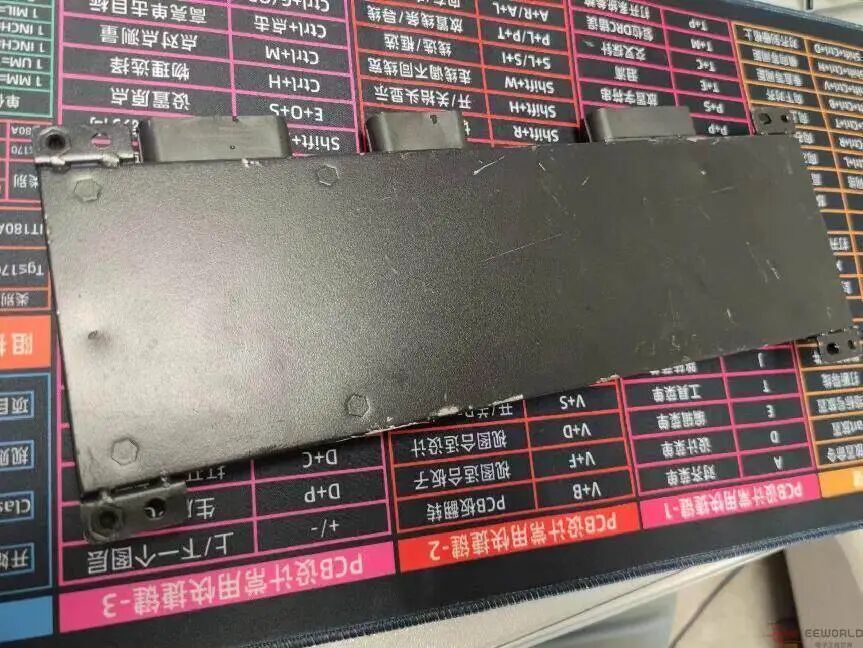

背面,四周安装孔位。

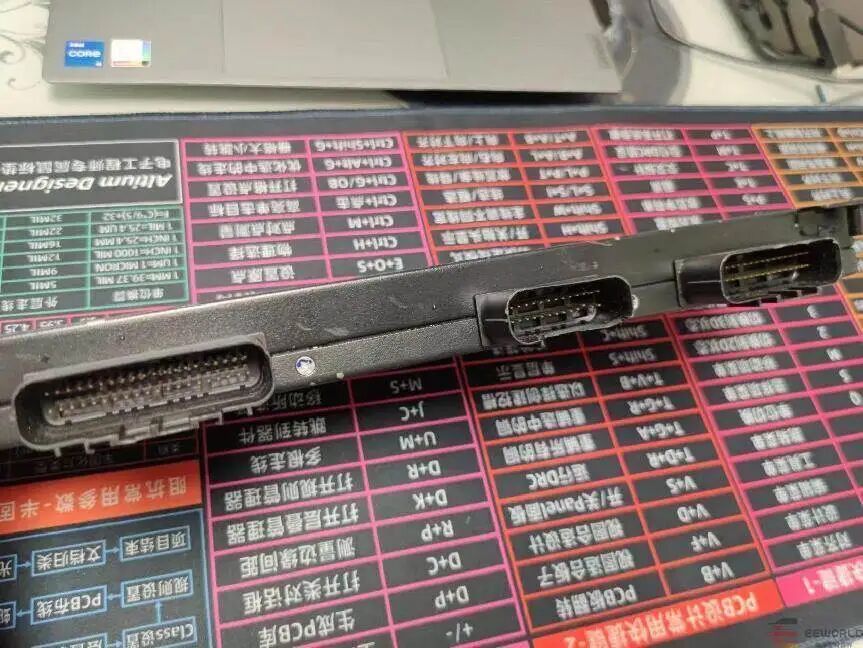

接插件
拆解

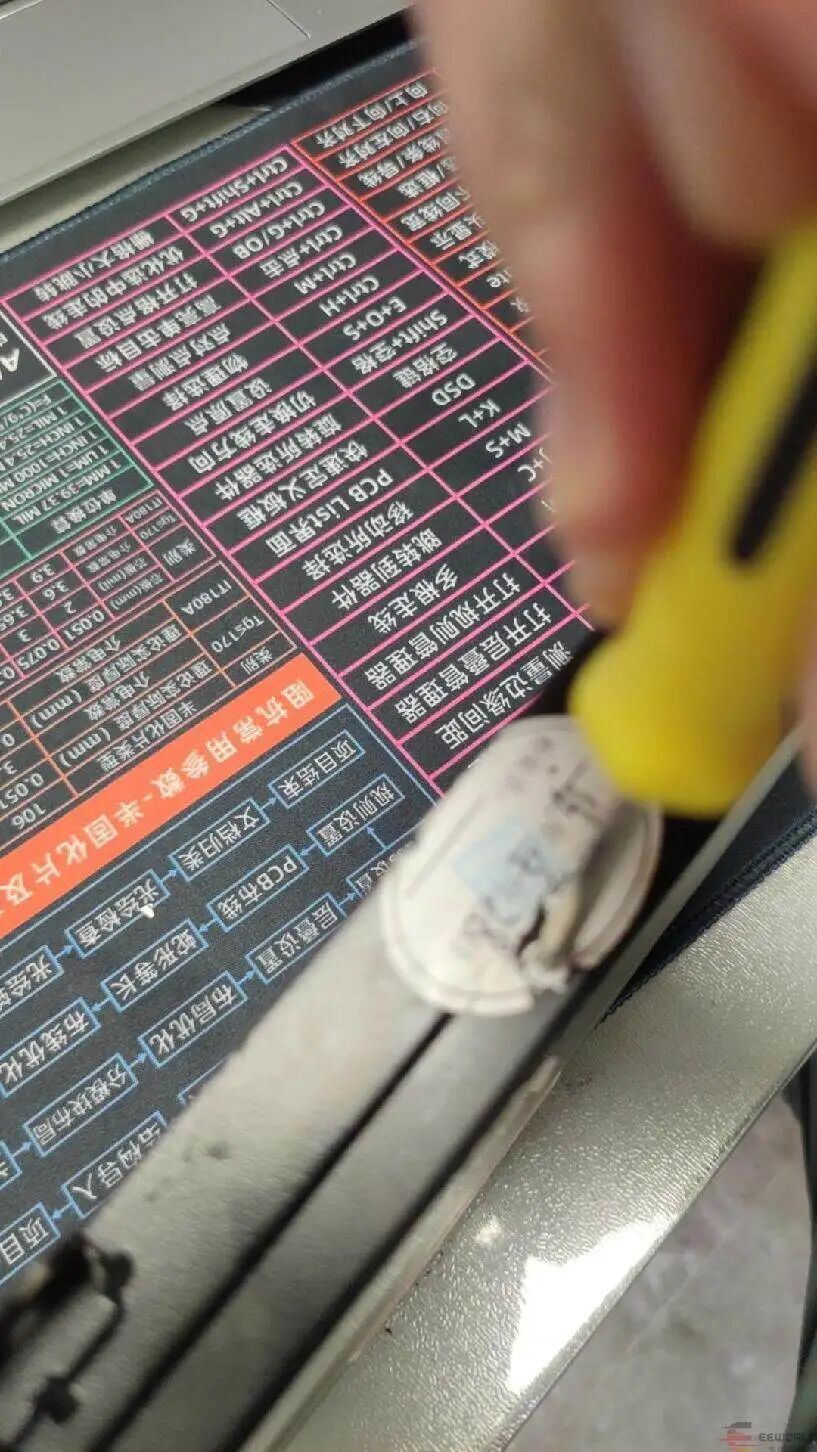

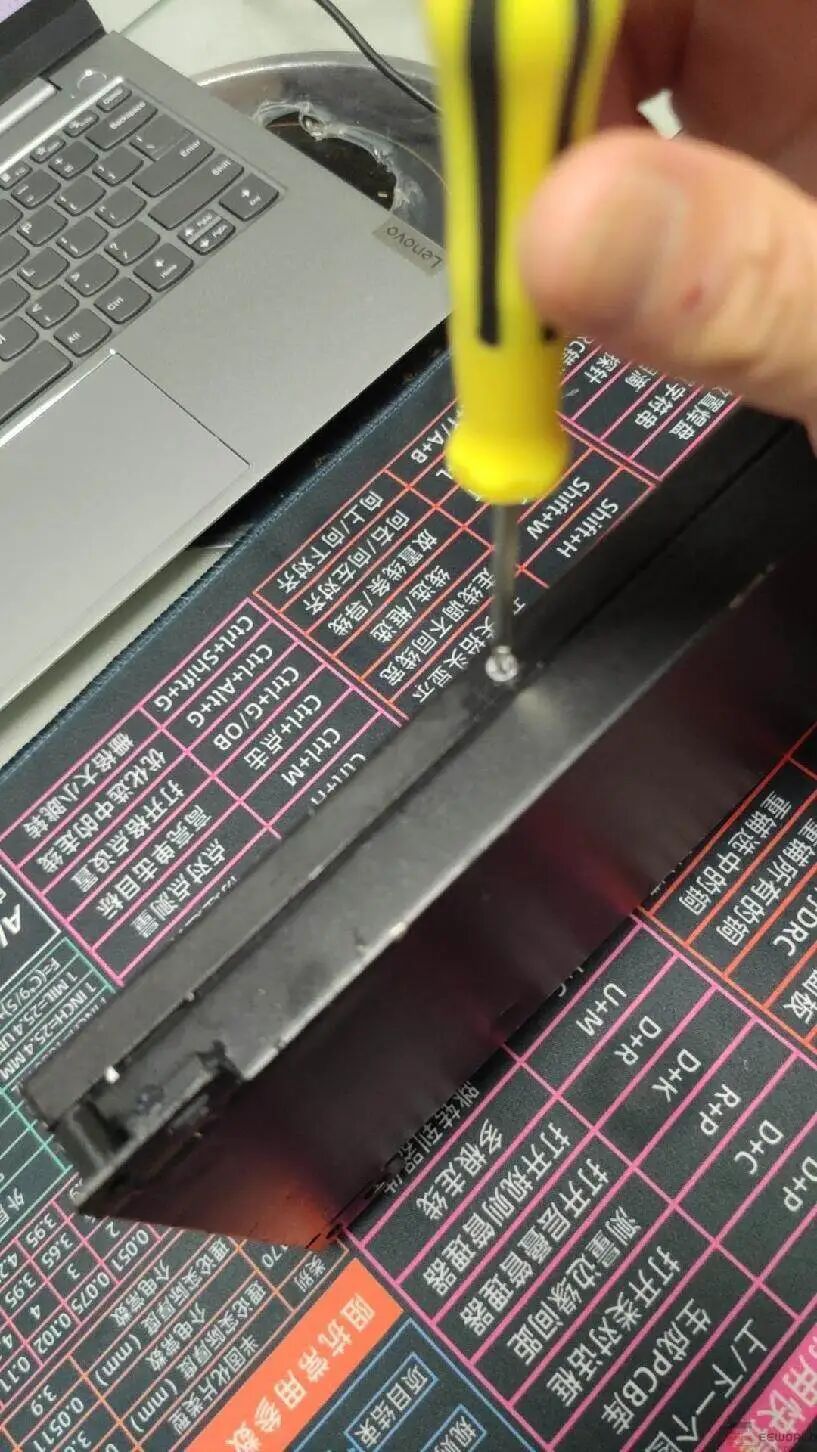

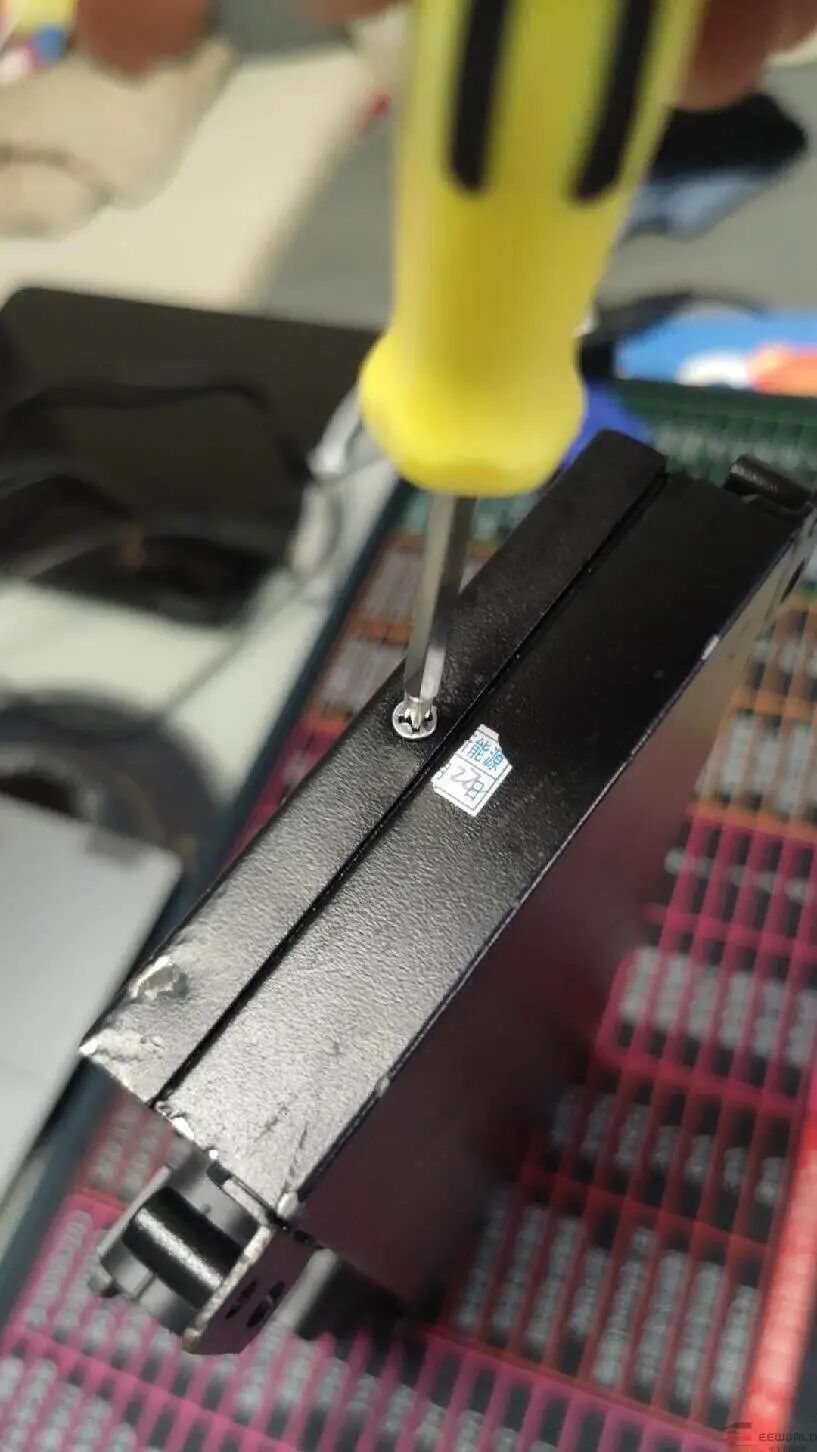

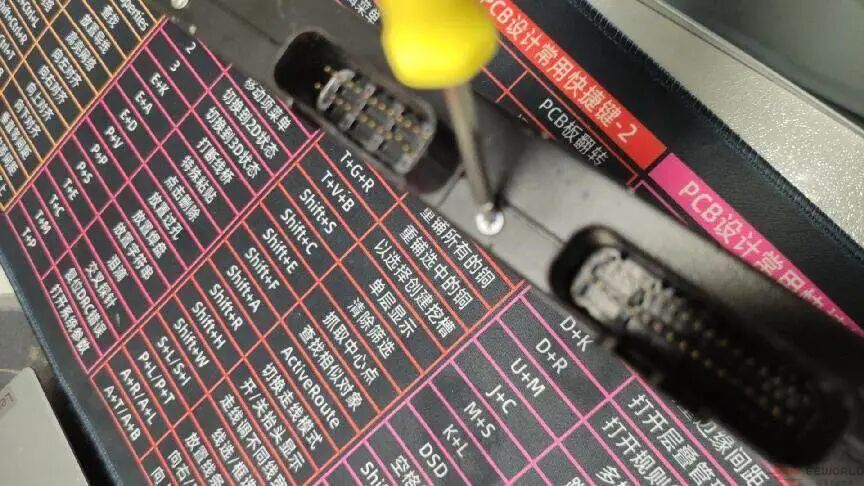

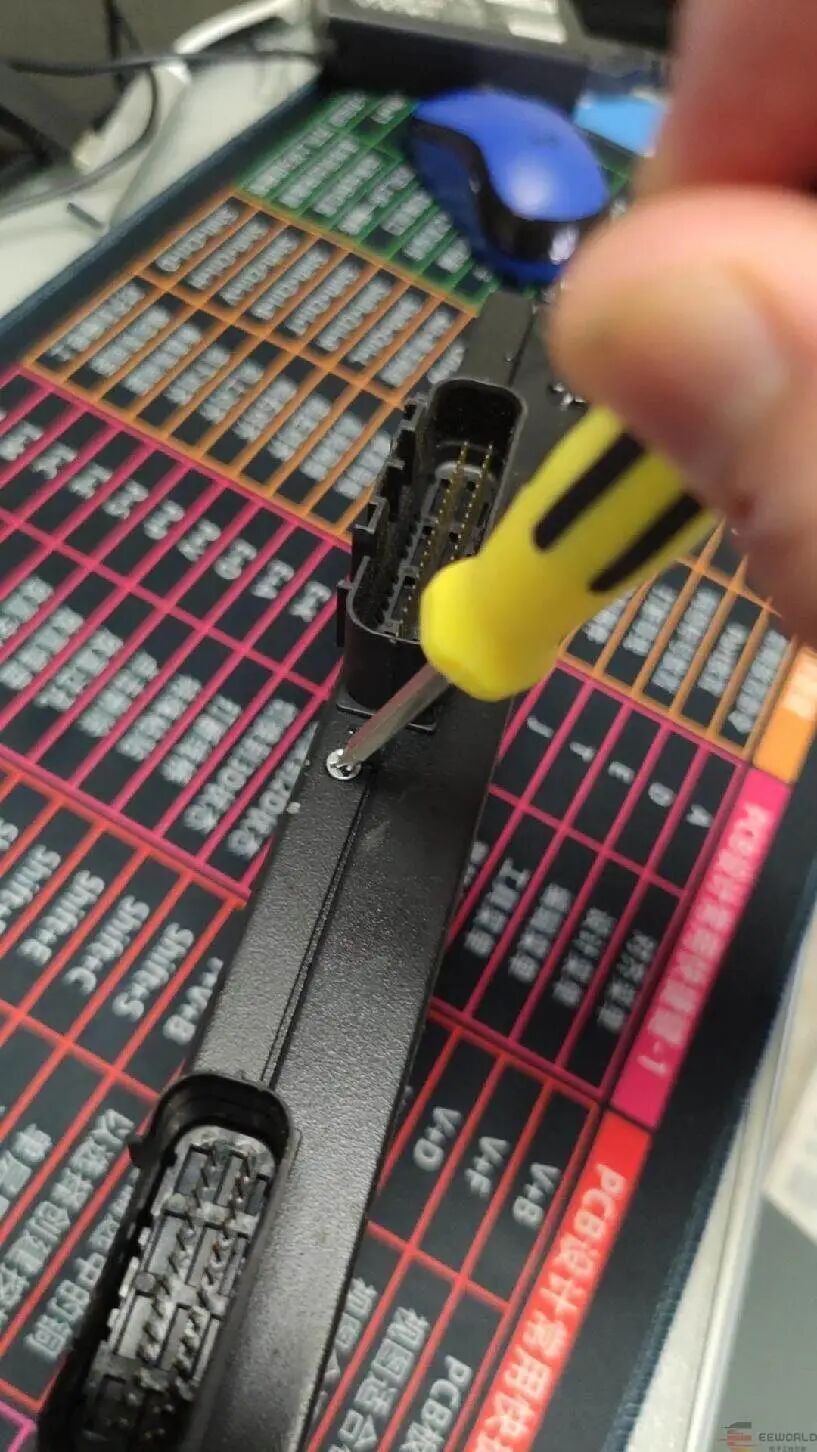

拆开周边6个螺钉

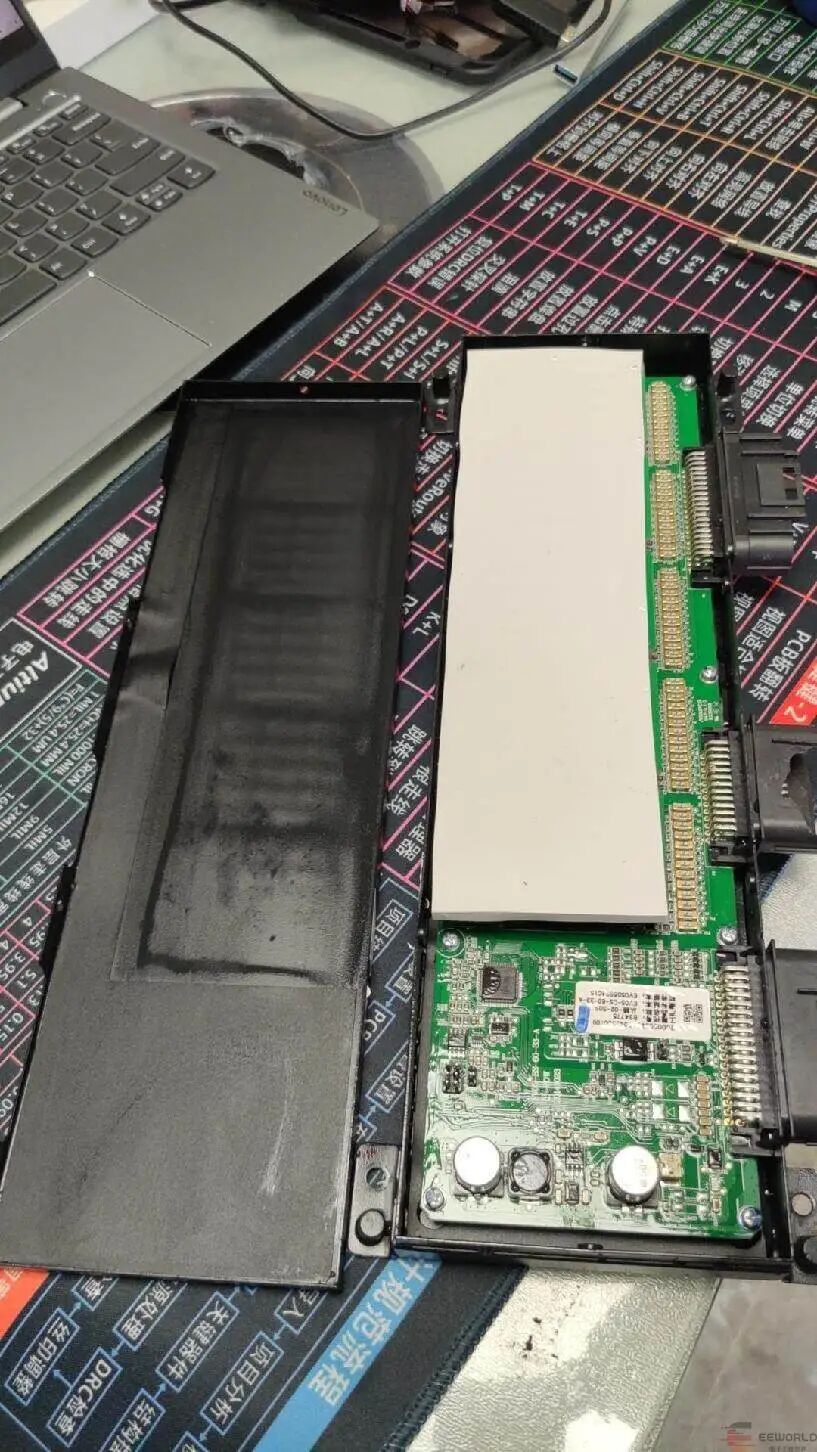

打开盖子,看到PCB还挺新的。
由于外面你太脏了之前简单冲洗了下,还特意注意冲水方向,仅仅是小水流冲洗,

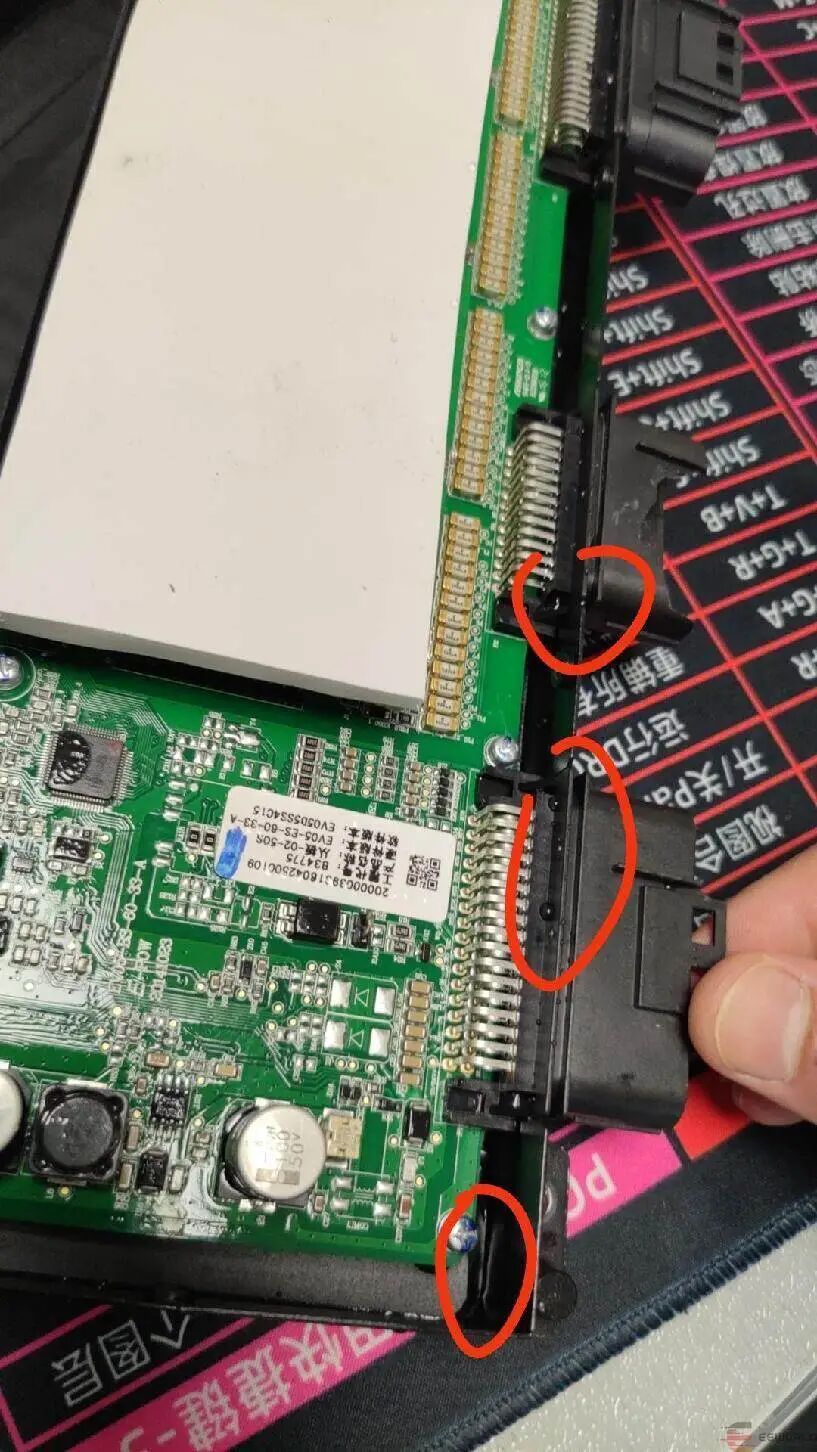

拆开看还是进水了,所以结构基本不具备防水能力,上下盖子扣住,无橡胶垫圈,也无卡口结构。外观也特意提醒了注意防水,可以看出设计就是非防水设计。

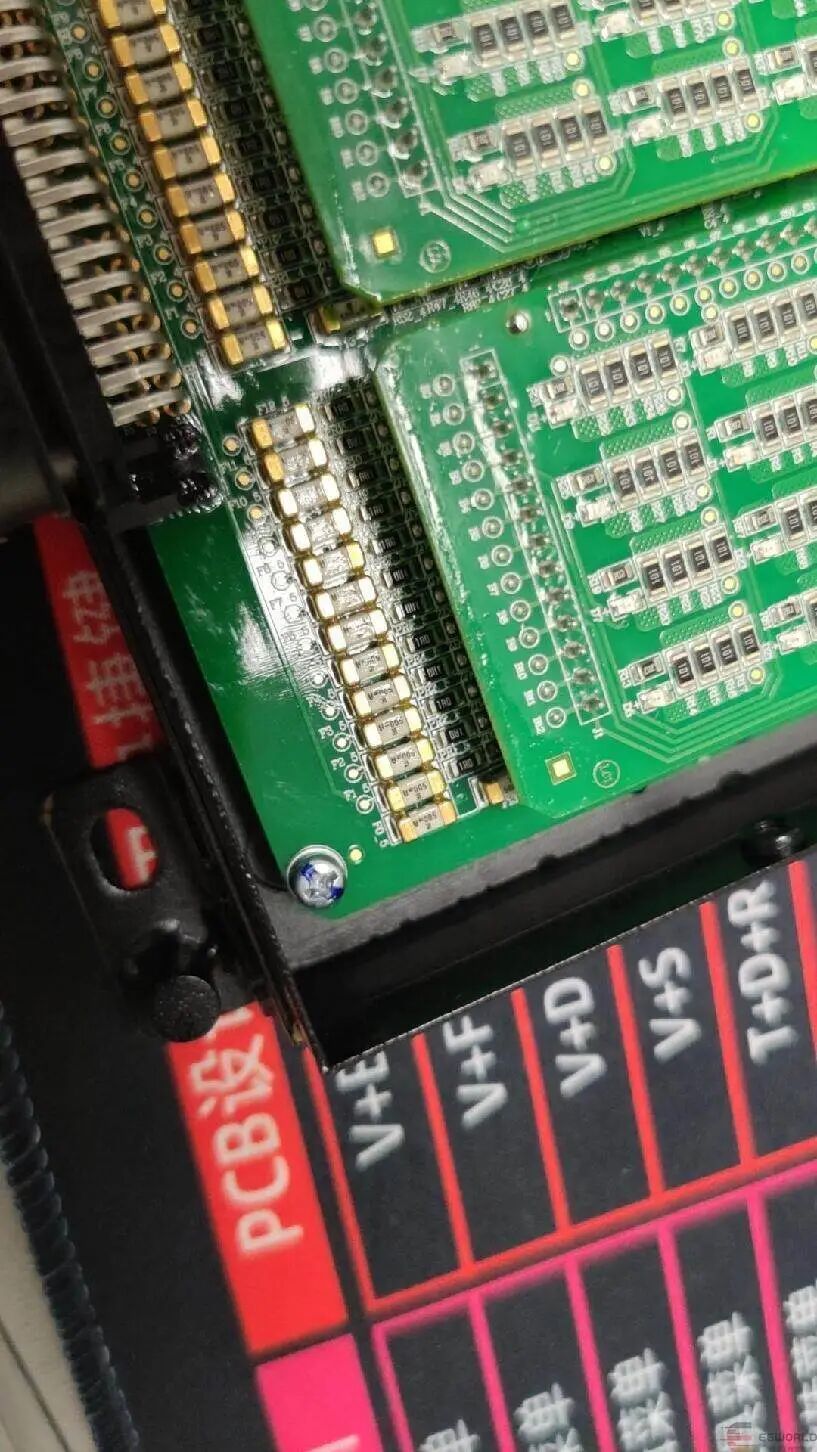

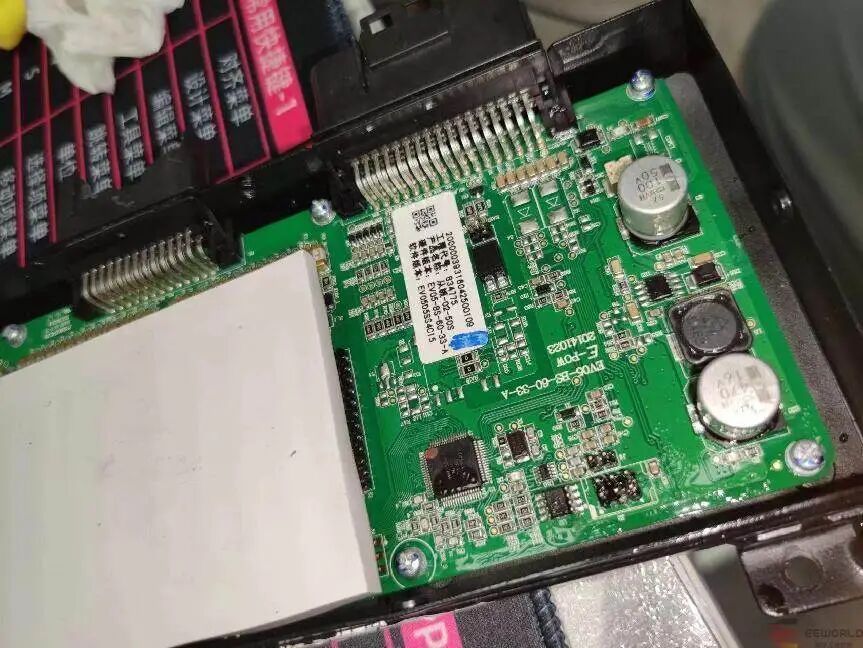

可以看到PCB板,全板做了三防

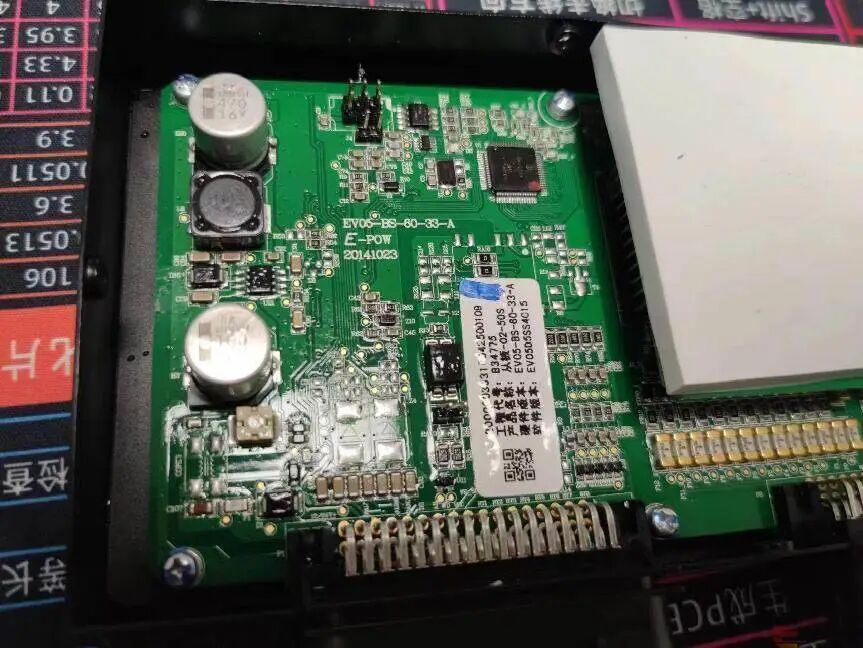

从PCB上可以看到软硬件版本信息,PCB是2014设计的,到现在也10年了。

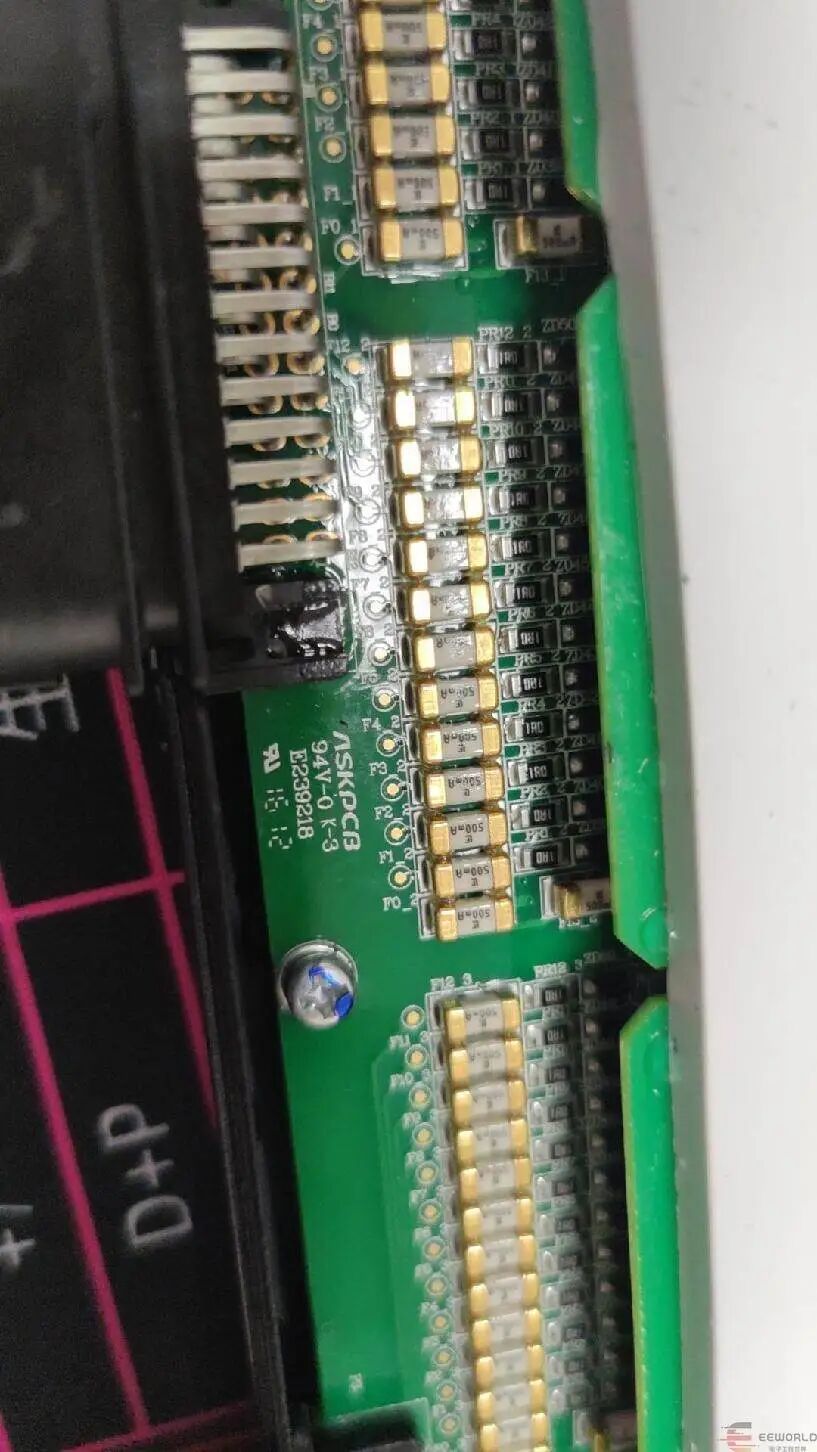

pcb制造工厂是奥士康科技股份有限公司 - askpcb

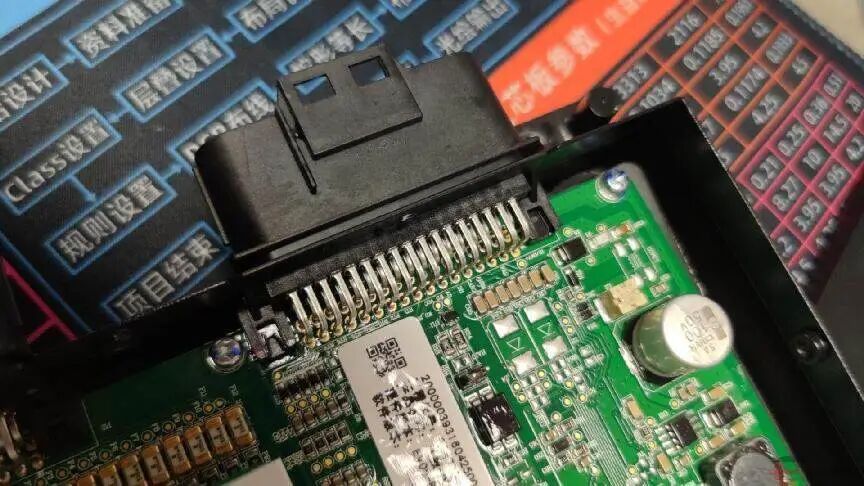

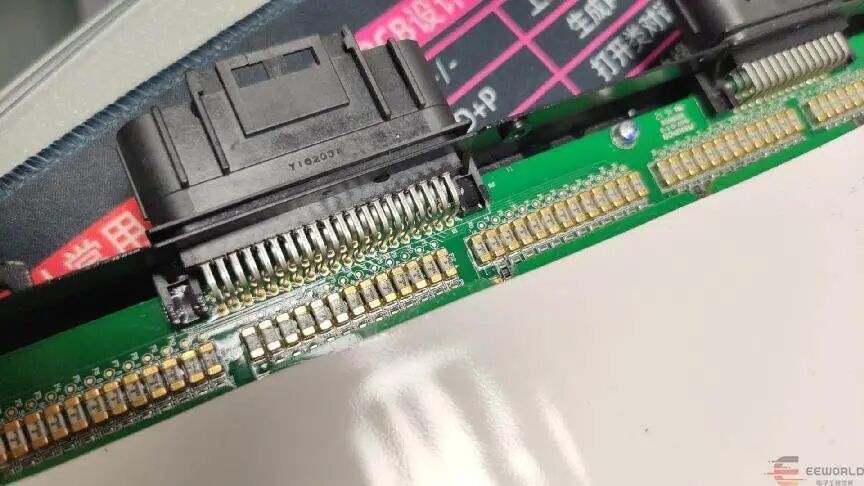

看下插件细节Y158261 Y162057,都是汽车常用标准接插件。

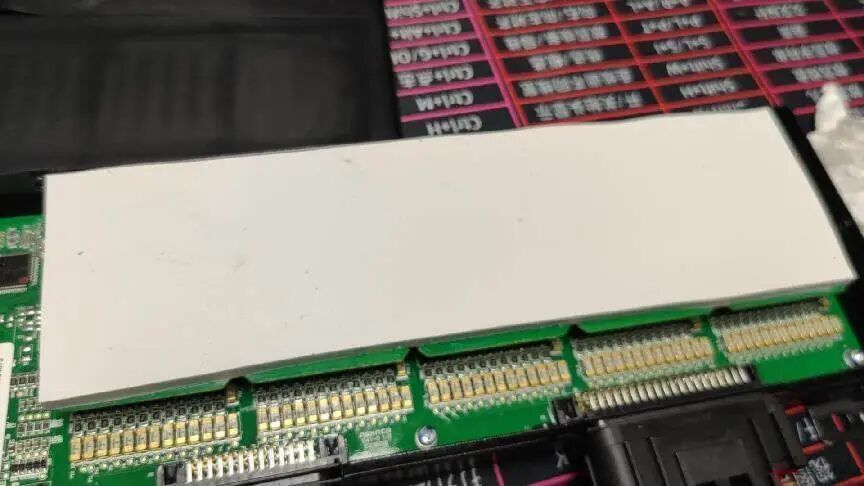

散热硅胶,和面板仅仅贴合,硅胶贴合处是直接接触面板的,四周有一个贴层,不知道是不是隔热的作用,即不到导热到旁边去,旁边有大的点解电容器件等,让热量只从硅胶接触面散出。

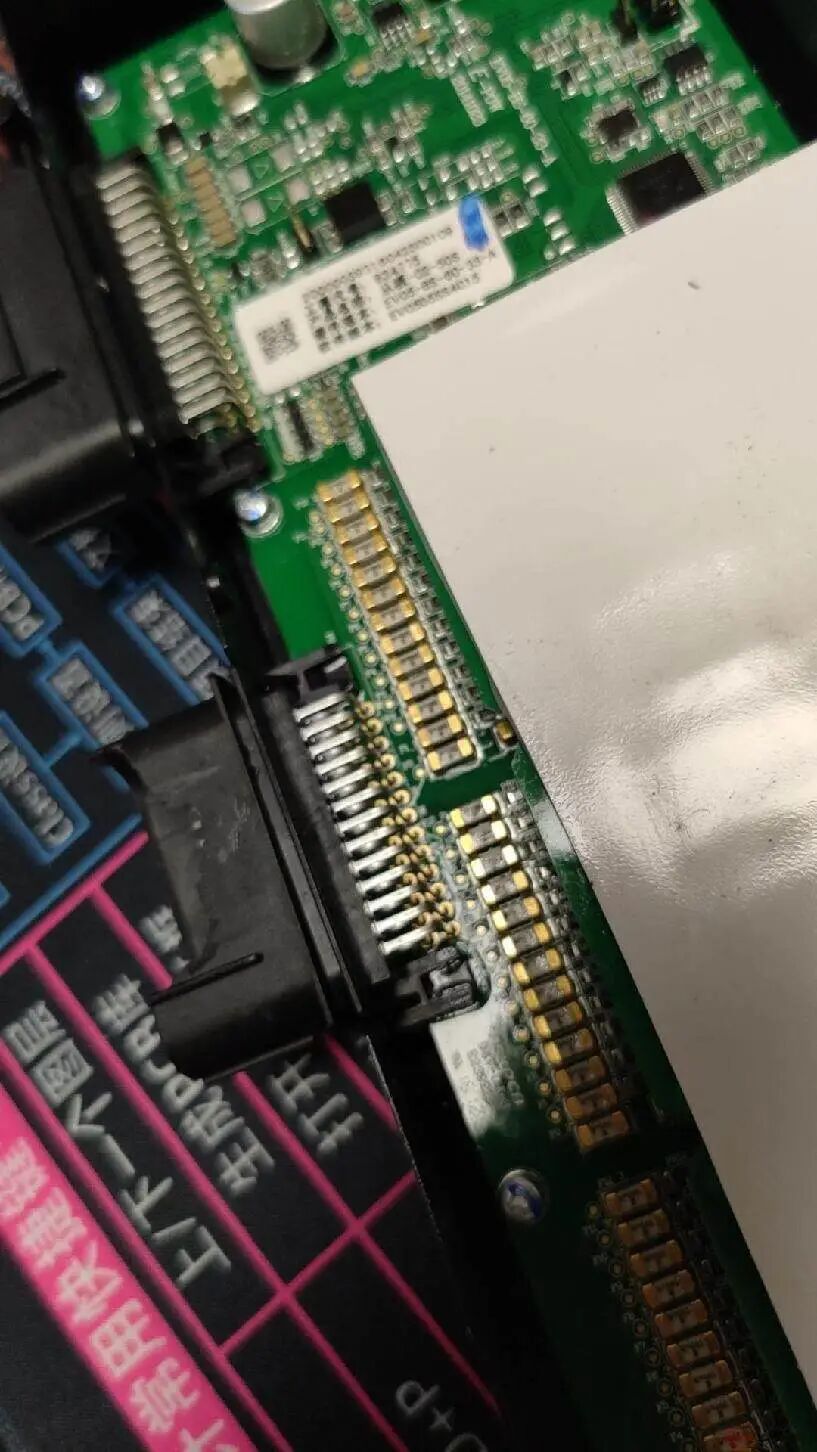

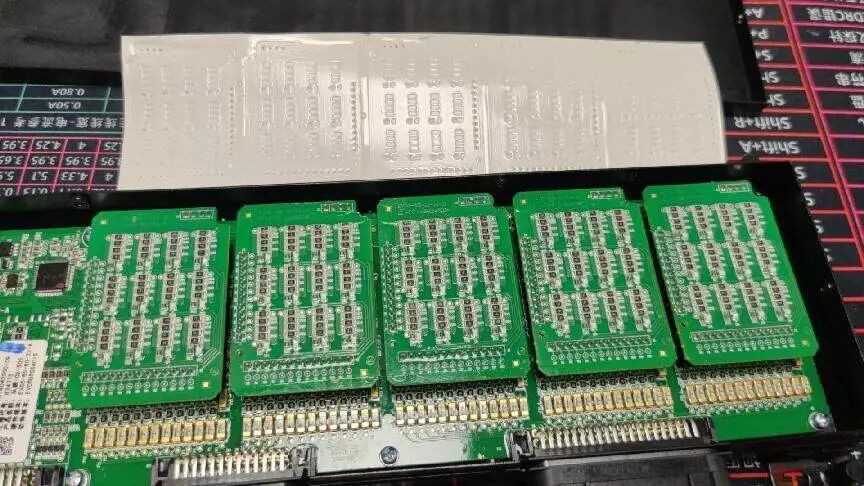

揭开硅胶,看到子板

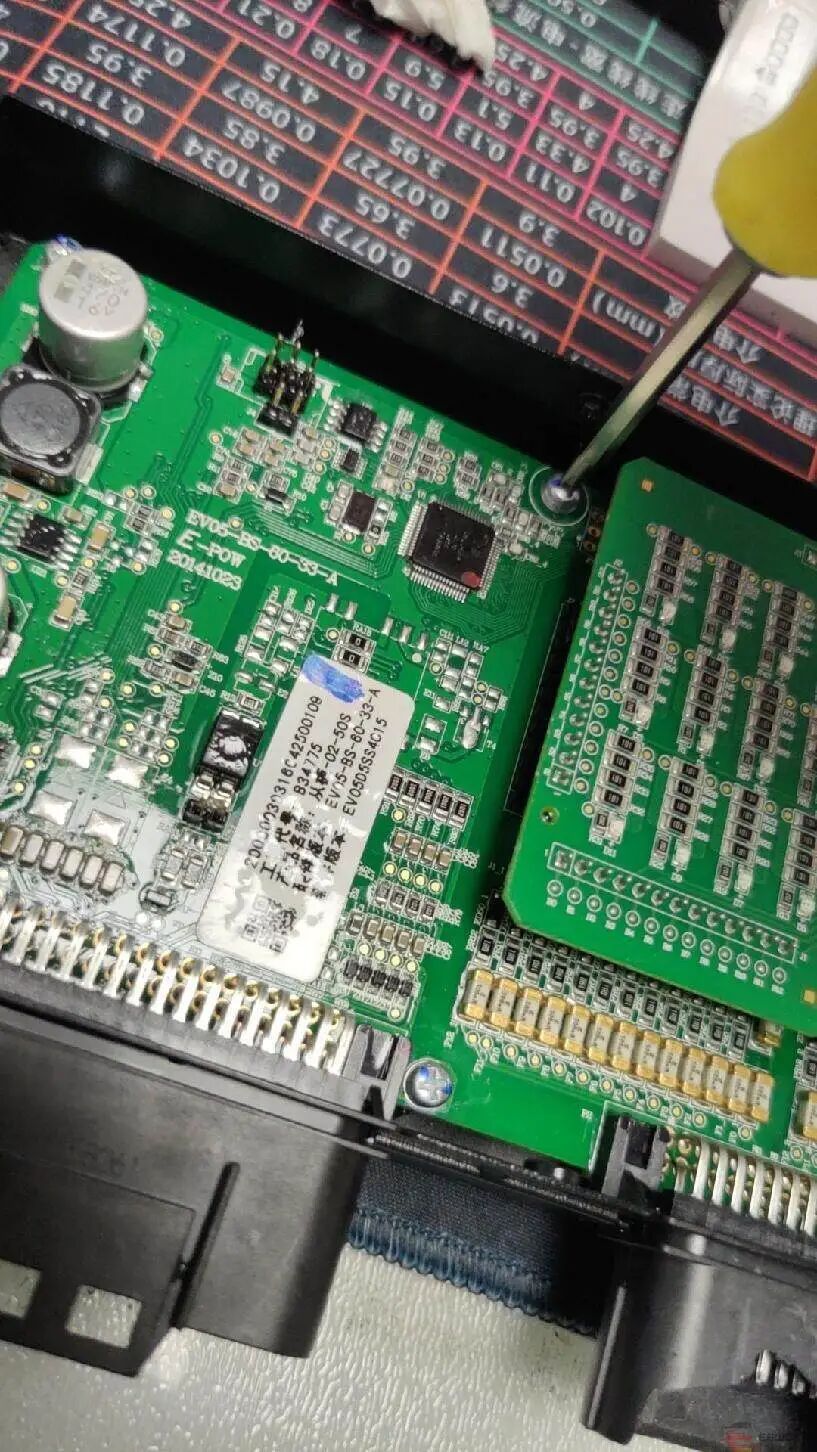

继续拧开PCB板上一圈7个螺钉,看到螺钉,标签等位置都是有检查标记的,一般大厂都会有质量保证体系,都会比较规范。

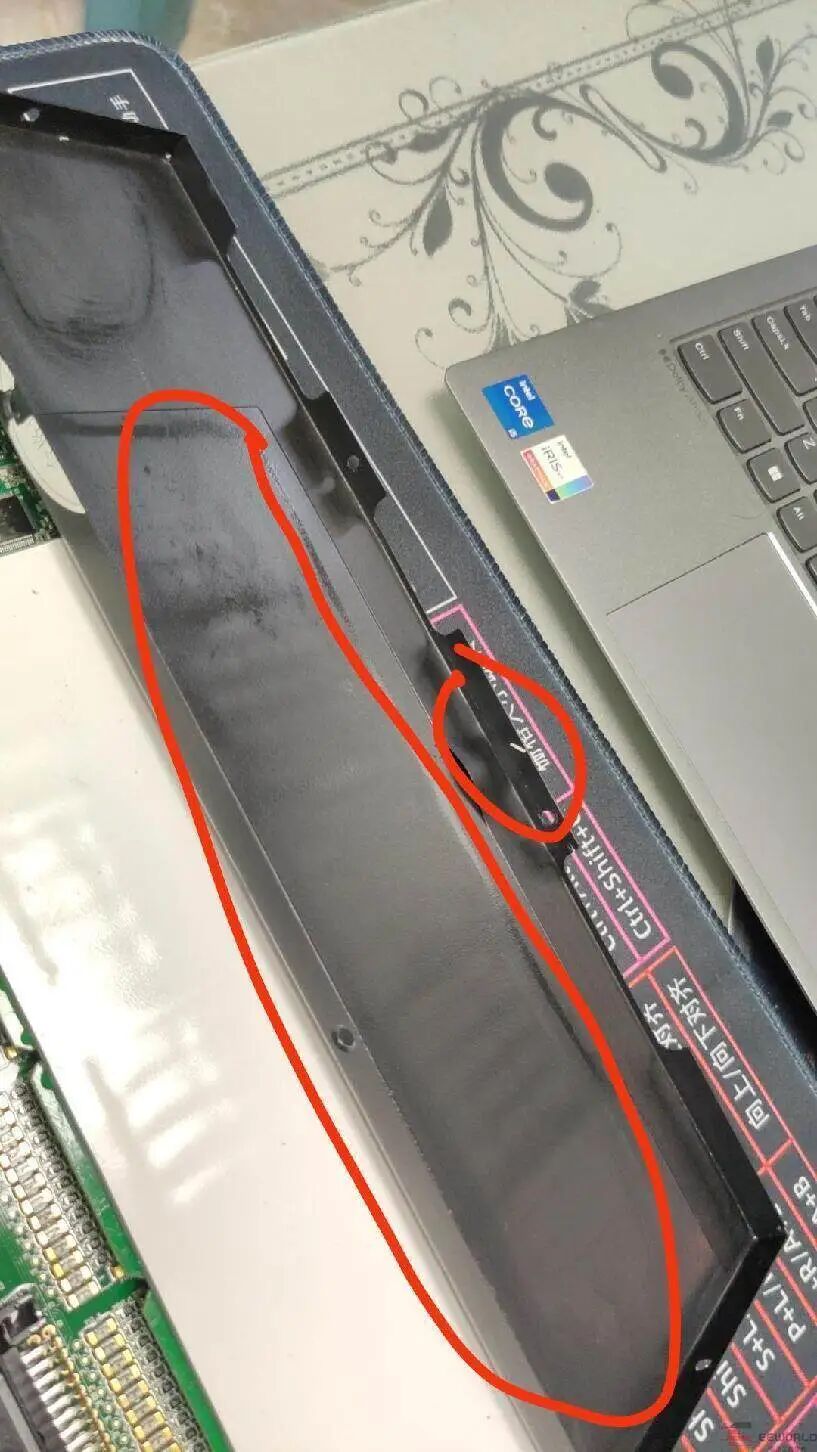

看到地面也是贴了贴层的
