2023年12月12日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于易冲半导体（ConvenientPower）CPSQ5206芯片的DC/DC电压调节方案。

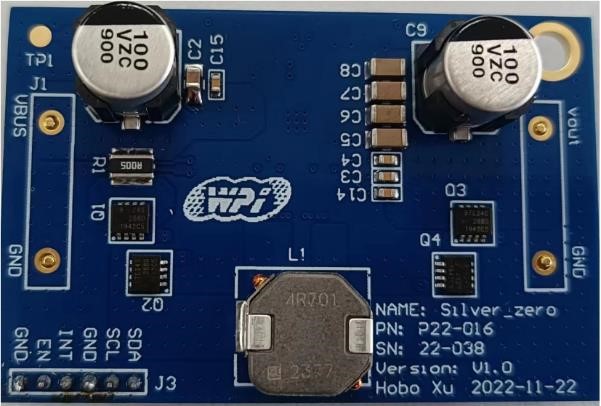

图示1-大联大世平基于易冲半导体产品的DC/DC电压调节方案的展示板图

在当今的汽车技术中，DC/DC转换器已经成为了不可或缺的一部分，它担当着调节电压、稳定电源输出的重要角色。由大联大世平基于易冲半导体CPSQ5206芯片推出的DC/DC电压调节方案提供低于、高于或完全等于输入电压的调节电压。基于不同的输入和输出电压组合，转换器以降压升压或降压模式运行，从而实现不同操作模式之间的动态无缝切换。并且方案符合AEC-Q100规范，能够提供全面的安全保护。

图示2-大联大世平基于易冲半导体产品的DC/DC电压调节方案的场景应用图

CPSQ5206是易冲半导体旗下的一款符合AEC-Q100认证的同步4开关Buck-Boost控制器，支持3.8V到36V的宽输入电压范围，并提供2.0V到36V可编程输出电压，分辨率为10mV。当使用5mΩ电流传感电阻时，控制器可输出高达8A的调节电流。此外，为确保变流器的安全运行，CPSQ5206提供输入/输出过压保护、输出短路保护、MOSFET逐周期限流和热关机等全面保护。

图示3-大联大世平基于易冲半导体产品的DC/DC电压调节方案的方块图

在PCB设计方面，本方案具有合理的布局和布线，同时充分考虑了大功率和小信号之间的隔离。通过综合低功耗元件、合理的layout、充分散热等因素，使得转换效率能够达到95%以上。

核心技术优势：

符合AEC-Q100规格适用于汽车应用；

单电感，4开关Buck-Boost控制器，用于高效升压/降压DC/DC转换：

8V到36V宽输入电压范围；

Buck、Buck-Boost与Boost模式间无缝切换；

可选择200KHz、400KHz、600KHz和800KHz开关频率；

轻负载下可配置成PFM或FPWM操作。

用于USB-PD PPS应用的可编程输出电压和电流调节：

输出范围从0V到36V，步长为10mV；

可选高达8A的输出调节电流，步长为50mA（带有5mΩ输出电流传感电阻器）；

可选符合USB PD 3.0规范的VOUT转换速率。

可选外部同步时钟，以避免频率干扰和串扰；

可选可编程扩频用于EMI缓解；

集成VOUT放电功能；

全面的保护功能：

可编程输入过压保护；

输出过压保护；

可选间续模式用于输出短路保护；

MOSFET的逐周期电流限制；

热关机。

5mm x 5mm 28-pin QFN封装。

方案规格：

符合AEC-Q100规格；

8V到36V宽输入电压范围，可编程2.0V到36V输出电压；

400KHz开关频率；

采用定频结构并且频偏极小，满足严格的车规需求；

选用车规级元件，保证整体方案的车用安全性；

转换效率≥95%。
