特性
-
保护电池连接模块，功耗极低
- 较宽工作输入电压范围：+2.1V至+5.5V
- 4.5A连续电流驱动能力
- 集成15mΩ (典型值) pFET
- 超低电源电流：13μA (典型值)
-
允许OVLO方案中的高精度设计
- 预设高精度内部OVP门限
- MAX14736：4.7V ±2.0%
- MAX14737：5.2V ±2.0%
-
优异的安全性提高系统可靠性
- 高达±35V浪涌抑制
- 软启动电路最大程度降低输入浪涌电流
- 输出热插拔保护
- 热关断
- 超快OVP响应时间：200ns (典型值)
-
采用小尺寸WLP封装，最大程度减小电路板空间
- 9焊球、1.34mm x 1.36mm WLP封装

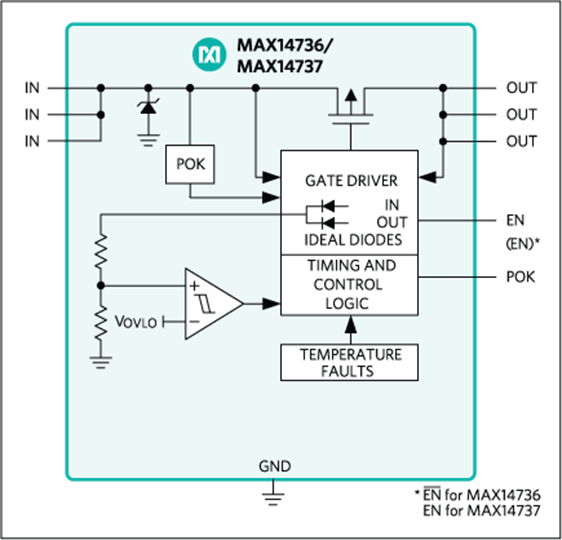

MAX14736/MAX14737过压保护(OVP)器件保护便携式设备中的电池电源供电模块，防止过压故障。器件只有15mΩ (典型值)低的导通电阻，以及13µA (典型值)低的静态电流，最大程度降低功耗，使其成为低功耗系统的理想选择。此外，器件具有高精度过压锁定(OVLO)门限、超快响应时间，以及±35V浪涌抑制，提供优异保护，防止高摆率、高压瞬态。
器件中的集成功率晶体管为p沟道器件，但通过恰当的设计方法，除去了OUT至IN的内置二极管。所以，当开关处于关断状态时，器件能够自然阻塞反向电流。MAX14736/MAX14737具有推挽式POK输出，检测到过压、欠压或热故障时，或者器件置于关断模式时，驱动为低电平。
MAX14736具有低电平有效使能引脚(EN)，而MAX14737的使能引脚(EN)为高电平有效。
将使能引脚驱动为有效状态时，使能器件；将引脚驱动为无效状态时，器件进入低功耗关断模式，开关保持关断状态。
MAX14736/MAX14737采用小尺寸、9焊球(1.34mm x 1.36mm)、晶圆级封装(WLP)，工作在-40°C至+85°C扩展级温度范围。
应用
- 电子书
- 智能电话
- 平板PC
评估套件 2
MAX14736EVKIT
MAX14736/MAX14737评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX14737EVKIT
MAX14736/MAX14737评估板
