特性
- 1Msps 转换速率
- ±0.5ppm INL (典型值)
- 保证 20 位，无漏失码
- 低功率：21mW (在 1Msps)、21μW (在 1ksps)
- 在 f IN = 2kHz 时的 104dB SNR (典型值)
- 在 f IN = 2kHz 时的 –125 THD (典型值)
- 数字增益压缩 (DGC)
- 保证工作至 85ºC
- 2.5V 电源
- 全差分输入范围：±V REF
- V REF 输入范围：2.5V 至 5.1V
- 无流水线延迟，无周期延迟
- 1.8V 至 5V I/O 电压
- 具菊链模式的 SPI 兼容型串行 I/O
- 内部转换时钟
-
16 引脚 MSOP 封装和 4mm x 3mm DFN 封装
LTC ® 2378-20 是一款低噪声、低功率、高速 20 位逐次逼近型寄存器 (SAR) ADC。LTC2378-20 采用单 2.5V 工作电源，具有一个 ±V REF 的全差分输入范围 (V REF 的变化范围从 2.5V 至 5.1V)。LTC2378-20 仅消耗 21mW 功率，并实现了 ±2ppm INL (最大值)、无漏失码 (在 20 位) 和 104dB SNR。
LTC2378-20 具有一个支持 1.8V、2.5V、3.3V 和 5V 逻辑的高速 SPI 兼容型串行接口，同时还拥有一种菊链模式。1Msps 的高吞吐速率和无周期延迟特性使 LTC2378-20 成为众多高速应用的理想选择。一个内部振荡器负责设定转换时间，从而缓解了外部定时方面的考虑。LTC2378-20 在转换操作之间自动断电，从而随采样速率减低了功耗。
LTC2378-20 提供了一种独特的数字增益压缩 (DGC) 功能，因而免除了驱动器放大器的负电源并保持了 ADC 的完整分辨率。当被使能时，ADC 将执行一种数字定标功能，此项功能用于将零标度代码从 0V 变换至 0.1 • V REF ，以及将全范围代码从 V REF 变换至 0.9 • V REF 。对于一个 5V 的典型基准电压，全范围输入范围现为 0.5V 至 4.5V，这就为从单 5.5V 电源供电的驱动放大器供电提供了足够的空间。
Applications
- 医疗成像
- 高速数据采集
- 便携式或紧凑型仪表
- 工业过程控制
- 低功率电池供电型仪表
- ATE (自动测试设备)
解决方案设计及宣传手册 1
产品选型卡 5
新闻 1
模拟对话 1
非常见问题 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2378CDE-20#PBF |
16-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2378CDE-20#TRPBF |
16-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2378CMS-20#PBF |
16-Lead MSOP
|
|
|
| LTC2378CMS-20#TRPBF |
16-Lead MSOP
|
|
|
| LTC2378IDE-20#PBF |
16-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2378IDE-20#TRPBF |
16-Lead DFN (4mm x 3mm w/ EP)
|
|
|
| LTC2378IMS-20#PBF |
16-Lead MSOP
|
|
|
| LTC2378IMS-20#TRPBF |
16-Lead MSOP
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2378CMS-20#PBF
量产
LTC2378CMS-20#TRPBF
量产
LTC2378IMS-20#PBF
量产
LTC2378IMS-20#TRPBF
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2378CMS-20#PBF
量产
LTC2378CMS-20#TRPBF
量产
LTC2378IMS-20#PBF
量产
LTC2378IMS-20#TRPBF
量产
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
I²C 隔离器 1 |
||||
|
量产 |
具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I 2 C μModule 隔离器 |
|||
|
SPI隔离器 1 |
||||
|
量产 |
100MHz 隔离型 ADC 串行接口 |
|||
|
串联基准电压源 1 |
||||
|
量产 |
0.25ppm 噪声、低漂移、精准基准系列 |
|||
|
精密电阻网络 1 |
||||
|
推荐新设计使用 |
四个匹配的电阻器 |
|||
|
全差分放大器 1 |
||||
|
最后购买期限 |
精准、低功率、轨至轨输出、差分运算放大器 |
|||
LinearLab Tools
Info:False
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
评估套件 4
EVAL-ADMX1001
Ultra-low Distortion Signal Generator Measurement Module with Fully Differential Input Acquisition Channel
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
EVAL-ADMX1002
低失真信号发生器测量模块
DC1925A-A

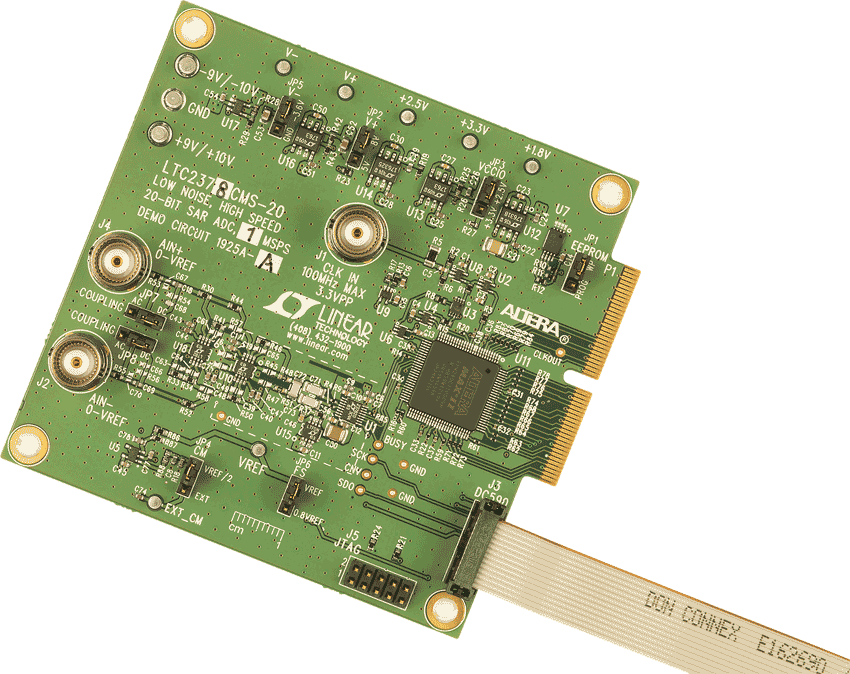

LTC2378-20 Demo Board | 20-Bit, 1Msps, SAR ADC with 104dB SNR. Requires DC2026
