特性
-
优异的动态性能
- 5.3MHz时具有70.2dB SNR
- 5.3MHz时具有98dBc SFDR
- 5.3MHz时具有82dB通道隔离度
-
超低功耗
- 每通道96mW (正常工作)
- 串行LVDS输出
- 可通过引脚选择LVDS/SLVS (可调整低压信号)模式
- LVDS输出支持最长30英寸的FR-4背板连接
- 针对数字信号完整性的测试模式
- 全差分模拟输入
- 较宽的差分输入电压范围(1.4V P-P )
- 片内1.24V精密带隙基准
- 时钟占空比均衡器
- 结构紧凑、带有裸焊盘的68引脚TQFN封装
- 可提供评估板(请定购MAX1437BEVKIT)

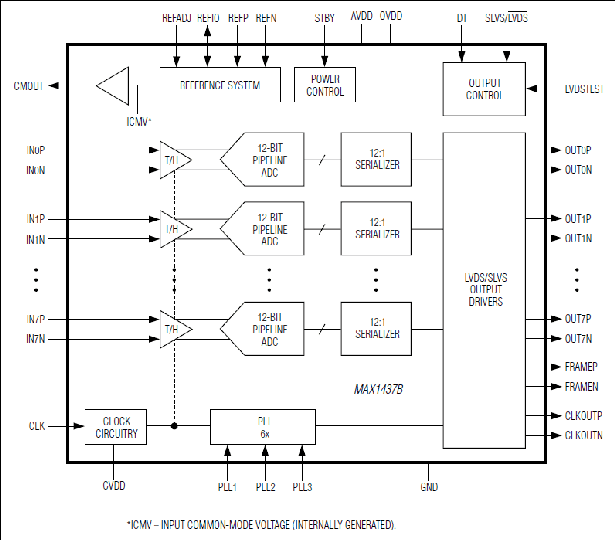

MAX1437B为8路、12位模/数转换器(ADC)，具有全差分输入，流水线架构，可对全差分信号进行数字误差校准。该ADC设计用于低功耗、高动态性能的医学成像设备和数字通信产品。MAX1437B采用1.8V单电源供电，功耗仅为768mW (每通道96mW)。输入频率5.3MHz时，信噪比(SNR)可达70.2dB (典型值)。除了自身的低功耗特性外，MAX1437B还在空闲周期提供关断模式。
内部1.24V高精度带隙基准用于设置ADC的满量程输入范围，灵活的基准架构允许使用外部基准，以满足更高精度或不同差分输入电压范围的要求。该基准架构专门针对低噪声特性进行优化。
单端时钟用于控制转换过程。内部占空比均衡器可在较大范围内补偿时钟占空比的变化。片内PLL生成高速串行低电压差分信号(LVDS)时钟。
MAX1437B具有自对齐数据、时钟以及帧对齐信号串行LVDS输出。输出数据以二进制补码格式表示。
MAX1437B采样率高达50Msps。该器件提供带裸焊盘的小尺寸10mm x 10mm x 0.8mm、68引脚TQFN封装，工作于扩展工业级温度范围(-40°C至+85°C)。
应用
- 仪表
- 多路通信
- 超声和医学成像
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1437BETK+ |
68-LFCSP-10X10X0.75
|
|
|
| MAX1437BETK+T |
68-LFCSP-10X10X0.75
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 4 |
||||
|
量产 |
八路、12位、40Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
八路、12位、65Msps、1.8V ADC，串行LVDS输出 |
|||
|
量产 |
八路、10位、50Msps、1.8V ADC，串行LVDS输出 |
|||
|
过期 |
八路、12位、50Msps、1.8V ADC，串行LVDS输出 |
|||
|
产品 1 |
||||
|
|
八路、12位、40Msps、1.8V ADC，串行LVDS输出 |
|||
