特性
- 可独立控制两个通道
- 50MHz至1000MHz RF频率范围
-
引脚兼容产品：
- MAX2062 (模拟/数字VGA)
- MAX2063 (数字VGA)
- 22dB (典型值)最大增益
- 100MHz带宽内保持0.19dB的增益平坦度
- 33dB增益范围
- 49dB通道隔离(在200MHz频率)
- 片内8位DAC用于模拟衰减控制
-
200MHz时具有优异的线性特性(放大器配置为最后一级)
- +41dBm OIP3
- +59dBm OIP2
- 输出1dB压缩点为+19dBm
- 4.4dB典型噪声系数(在200MHz频率)
- +5V单电源供电(可选择+3.3V供电)
- 放大器关断模式支持TDD应用

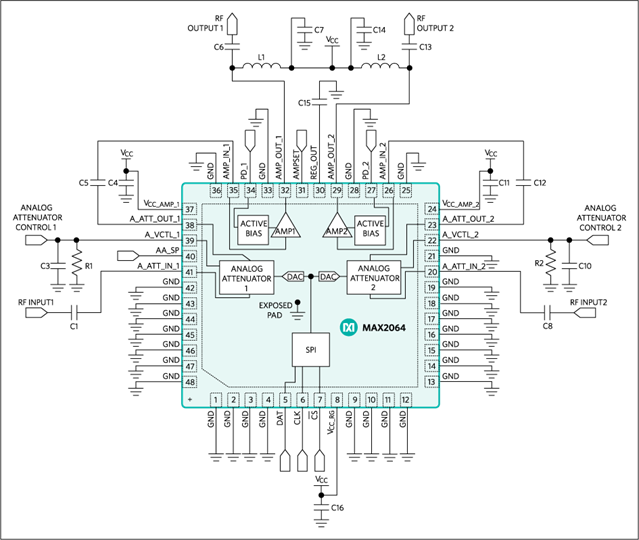

MAX2064为高线性度、双通道模拟调节可变增益放大器(VGA)，工作在50MHz至1000MHz频率范围。每路模拟衰减器可由外部电压控制，或者通过SPI兼容接口利用片上8位DAC控制。
因为每一级电路都具有RF输入和RF输出，通过适当配置可以优化噪声系数(放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有24dB增益的放大器(放大器本身)，增益最大时，噪声系数(NF)为4.4dB (包括衰减器的插入损耗)，具有高达+41dBm的OIP3。这些特性使得该器件成为多通道接收器和发射器应用的理想VGA选择。
此外，器件采用+5V单电源供电时具有最佳性能；工作在+3.3V单电源时，具有先进的省电模式，但性能指标略有降低。器件采用紧凑、带裸焊盘的48引脚、TQFN封装(7mm x 7mm)，在扩展级温度范围(T C = -40°C至+85°C)内工作时确保电气特性。
应用
- 固定宽带无线接入
- GSM 850/GSM 900 EDGE基站
- 中频和射频增益级设计
- 温度补偿电路
- null
- null
- 无线本地环路
