特性
- 无滤波器数字输入，具有已针对麦克风驱动器优化的 3 级 Σ-Δ 调频的单声道差分输出 D 类放大器
- 1.8 V 单电源供电
- 80 mW 输出功率，16 Ω 负载，THD + N 为 <0.1%
- 有效值噪声为 2.57 μV，A 加权信噪比为 113 dB，动态范围
- 30 mW 时 THD + N 为 0.003%，1 kHz 输出，32 Ω 负载
- 采用 I 2 C 控制，具有多达 4 个引脚可选地址，或独立运行
-
多种串行数据格式
- 时分复用、I 2 S 或左对齐从属模式
- PDM 输入工作频率范围为 2.8224 MHz 至 12.288 MHz
- 支持 8 kHz 至 768 kHz 的采样率
- 3.9 μs 延迟，输入为 6 MHz PDM
- 灵活的数字增益调整
- 隔直流高通滤波器（带可编程转折频率）
- 高性能模式下典型空闲功耗为 1.55 mW
- 用于降低功耗的低功耗模式
- 灵活的输出增益限制器和削波
- 利用零数字输入自动关断
- 短路保护
- 爆音与喀哒声抑制
- 用户可选的超低 EMI 发射模式
- 上电复位
- 1.8 V PV DD 电源
- 1.2 V 至 1.8 V IOV DD 电源
- 11 球 0.984 mm × 1.444 mm 0.35 mm 间距 WLCSP
SSM6515是一款全集成式数字输入、高效率、单声道D类音频放大器，非常适合无线耳机应用。该应用电路只需较少的外部器件，采用1.8 V (PV DD )电源和1.2 V至1.8 V (IOV DD )电源供电。使用1.8 V信号时，可以共用这些电源。它可以提供85 mW连续输出功率，驱动16 Ω负载，总谐波失真加噪声(THD + N)小于1%。
SSM6515采用高效率、低噪声调制方案，无需外部电感/电容(LC)输出滤波器。该方案在非常低的输出功率下也能持续提供高效率，与传统的耳机放大器相比可延长电池寿命。该器件能够在55 mW功率下驱动16 Ω负载，工作效率高于90%，A加权信噪比(SNR)为113 dB。与其它D类架构相比，稳定的扩频、共模脉冲密度调制提供更低的电磁干扰(EMI)辐射发射。
数字输入功能无需外部数模转换器(DAC)。SSM6515具有微功耗关断模式，采用1.8 V PV DD 电源时，关断电流典型值为6 μA，无输入时可自动关断。该器件还内置爆音与咔嚓声抑制电路，尽可能减小器件开启和关闭期间输出端的电压突波。输入支持各种串行音频格式，包括I 2 S、时分多路复用(TDM)和脉冲密度调制(PDM)。
SSM6515可采用I 2 C控制接口或在独立模式下工作，额定温度范围为−40°C至+85°C。该器件内置输出短路保护功能。SSM6515采用11引脚、0.984 mm × 1.444 mm、无卤0.35 mm间距晶圆级芯片规模封装(WLCSP)。
应用
- 无线耳机
- 主动降噪耳机
- 智能手机耳机扬声器
- 助听设备
- 便携式电子设备
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| SSM6515BCBZRL |
11-Ball WLCSP (0.984 mm x 1.444 mm x 0.44 mm)
|
|
|
| SSM6515BCBZRL7 |
11-Ball WLCSP (0.984 mm x 1.444 mm x 0.44 mm)
|
|

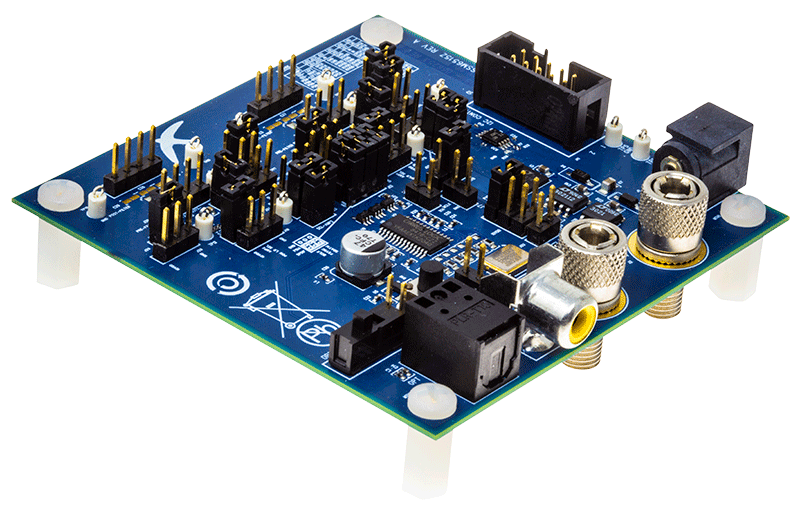

评估套件 1
EVAL-SSM6515
评估 SSM6515，超低功耗，D 类音频放大器
