特性
- 电源电压范围：6.0 V至15 V
- 电源电流：15 μA（最大值）
- 低噪声：15 μV p-p典型值（0.1 Hz至10 Hz）
- 高输出电流：5 mA
- 与REF02/REF19x引脚兼容
ADR293-EP支持防务和航空航天应用（AQEC标准）
- 下载 ADR293-EP 数据手册 (pdf)
- 军用温度范围（−55°C至+125°C）
- 受控制造基线
- 封装/测试厂
- 制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12641 DSCC图纸号
ADR293是一款低噪声、微功耗、精密基准电压源，采用XFET ® （外加离子注入场效应管）基准电压源电路。与传统的带隙和嵌入式齐纳二极管基准电压源相比，XFET架构在性能方面有明显改进。具体包括：工作电流相同时，电压噪声输出仅为带隙基准电压源的1/4；极低的超线性温度漂移；低热滞特性；以及出色的长期稳定性。
ADR293串联基准电压源可利用6.0 V电源提供稳定、精确的输出电压。最大静态电流仅15 μA，因此该器件是电池供电仪器仪表的理想选择。军用温度范围内的温度系数为30 ppm/°C（最大值），且初始误差仅为0.2% (25°C)。电压调整率和负载调整率分别为70 ppm/V和30 ppm/mA（典型值），有利于保持基准电压源的整体高性能水平。

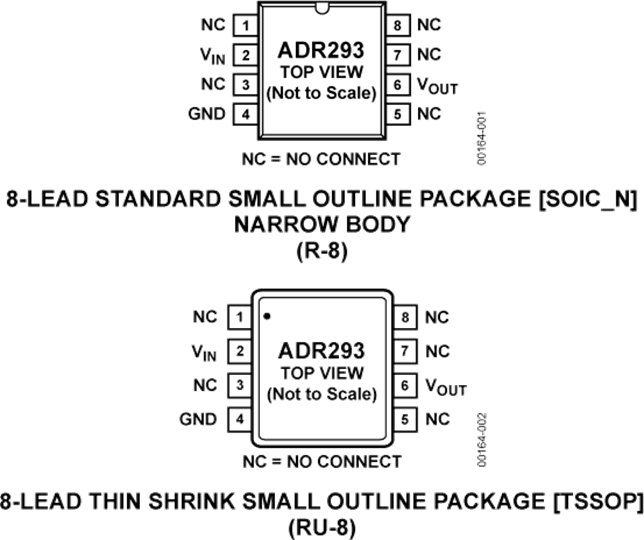

ADR293的额定温度范围为-55°C至+125°C军用温度范围，提供8引脚TSSOP封装。
ADR293-EP支持防务和航空航天应用（AQEC标准）
应用
- 便携式仪器仪表
- 5 V系统的精密基准电压源
- ADC和DAC的基准电压源
- 太阳能供电应用
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADR293ERZ |
8-Lead SOIC
|
|
|
| ADR293ERZ-REEL |
8-Lead SOIC
|
|
|
| ADR293GRZ |
8-Lead SOIC
|
|
|
| ADR293GRZ-REEL7 |
8-Lead SOIC
|
|
|
| ADR293TRUZ-EP |
8-Lead TSSOP
|
|
|
| ADR293TRUZ-EP-R7 |
8-Lead TSSOP
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
11月 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
ADR293ERZ
量产
ADR293ERZ-REEL
量产
ADR293GRZ
量产
ADR293GRZ-REEL7
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
11月 23, 2010
- 10_0004
Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
ADR293ERZ
量产
ADR293ERZ-REEL
量产
ADR293GRZ
量产
ADR293GRZ-REEL7
量产
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
量产 |
微功耗、高精度5.0V基准电压源 |
|
|
推荐新设计使用 |
微功耗、精密、通过汽车应用认证的5.0 V基准电压源 |
