MAX16922 2.2MHz、双通道、降压型DC-DC转换器，带有两路LDO和/RESET功能

发布时间: 2024-11-11 09:20:20

来源: analog.com

特性

1.2A、高效率、2.2MHz DC-DC转换器
- 3.7V至28V工作电压范围
- 具有45V抛负载保护
- 输出电压范围：3.0V至5.5V
600mA、高效率、2.2MHz DC-DC转换器
- 2.7V至5.5V工作电压范围
- 输出电压范围：1.0V至3.9V
- 180°错相工作方式
- 强制PWM和自动PWM工作模式
LDO线性稳压器
- OUT3：1.0V至4.15V、300mA输出
- OUT4：1.0V至4.15V、300mA输出
- 独立输入可提高效率
使能输入
/RESET输出可监测OUT1和OUT2
过热及短路保护
器件采用
- 5mm × 5mm × 0.8mm、20引脚TQFN-EP封装
- 4.5mm × 6.5mm、20引脚TSSOP-EP封装

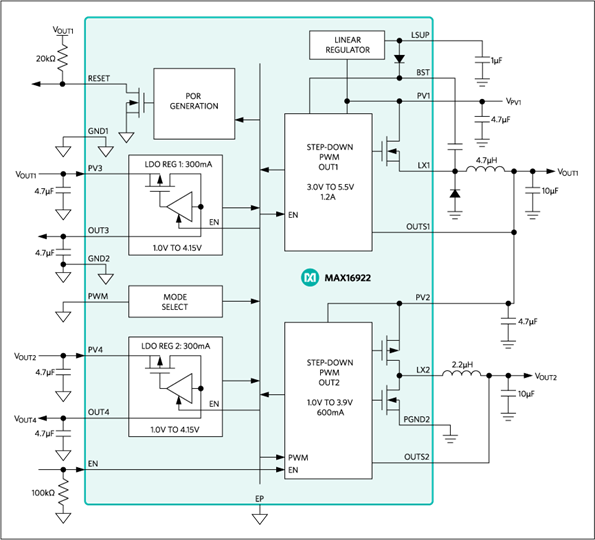

MAX16922电源管理集成电路(PMIC)专为中等电压汽车应用而设计，在小尺寸封装中集成了多路电源。器件包含一个高压降压转换器(OUT1)和三个级联连接的低压DC-DC转换器(OUT2、OUT3、OUT4)。OUT1和OUT2是降压DC-DC转换器，OUT3/OUT4是线性稳压器。器件还包含一路复位输出(/RESET)以及一路高压使能输入(EN)。

输出电流为1.2A的高效率、降压DC-DC转换器(OUT1)工作在最高28V电压，具有瞬态电压高达45V的抛负载保护。输出电流为600mA的高效率、降压DC-DC转换器(OUT2)工作在最高5.5V电压。两路300mA LDO线性稳压器的压差仅为130mV (典型值)。电源就绪/RESET输出能够监测OUT1和OUT2的电压。

OUT1和OUT2采用2.2MHz较快的PWM开关频率以及小尺寸外部元件。高压转换器(OUT1)在轻载时自动进入跳脉冲模式，以避免输出端发生过压故障。低压同步DC-DC转换器(OUT2)可以工作在强制PWM模式(以避免AM频带干扰)或高效率自动PWM模式。

MAX16922具有过热关断和过流限制功能。器件工作在-40°C至+125°C温度范围。

应用

汽车

数据手册 1

MAX16922: 2.2MHz, Dual, Step-Down DC-DC Converters, Dual LDOs, and Active-Low RESET Data Sheet (Rev.11) 07/19/2018

技术文章 1

Gigabit Multimedia Serial Links (GMSL) for ADAS Design Guide 06/15/2017

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX16922ATPA/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPA/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPC/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPC/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPE/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPE/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPF/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPF/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPH/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPH/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPJ/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPJ/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPK/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPK/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPO/V+	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX16922ATPO/V+T	20-LFCSP-5X5X0.75	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

根据型号筛选

重置过滤器

产品型号

产品生命周期

PCN

4月 3, 2023

- 2276B

WAFER FAB

MAX16922ATPA/V+

最后购买期限

MAX16922ATPA/V+T

最后购买期限

MAX16922ATPE/V+

量产

MAX16922ATPE/V+T

量产

MAX16922ATPF/V+

量产

MAX16922ATPF/V+T

量产

MAX16922ATPH/V+

量产

MAX16922ATPJ/V+

最后购买期限

MAX16922ATPJ/V+T

最后购买期限

MAX16922ATPK/V+

最后购买期限

MAX16922ATPO/V+

量产

MAX16922ATPO/V+T

量产

pdf

pcn_2276b

6月 18, 2021

- 2161

ASSEMBLY

MAX16922ATPA/V+

最后购买期限

MAX16922ATPA/V+T

最后购买期限

MAX16922ATPE/V+

量产

MAX16922ATPE/V+T

量产

MAX16922ATPF/V+

量产

MAX16922ATPF/V+T

量产

MAX16922ATPH/V+

量产

MAX16922ATPJ/V+

最后购买期限

MAX16922ATPJ/V+T

最后购买期限

MAX16922ATPK/V+

最后购买期限

pdf

pcn_2161

10月 13, 2017

- 1673

ASSEMBLY

MAX16922ATPA/V+

最后购买期限

MAX16922ATPA/V+T

最后购买期限

MAX16922ATPE/V+

量产

MAX16922ATPE/V+T

量产

MAX16922ATPF/V+
