特性
- 减少外部元件数量并降低总成本
- 无肖特基同步操作
- 内部补偿元件
- 全陶瓷电容设计，布局紧凑
- 减少DC-DC稳压器库存数量
- 宽输入范围：4.5V至76V
- 可调输出范围为0.8V至V IN 的90%
- 在整个温度范围内提供高达1A的电流
- 200kHz至600kHz可调频率，具有外部时钟同步功能
- 可编程电流限值
- 降低功耗
- 峰值效率 > 90%
- PFM模式可提高轻负载效率
- 辅助自举LDO，提高效率
- 关断电流：5μA
- 在恶劣工业环境中可靠运行
- 可调软启动和预偏置上电
- 内置通过低电平有效RESET监控输出电压的功能
- 可编程EN/UVLO阈值
- 单调启动进入预偏置负载状态
- 过温保护
- 较高的工业级-40°C至+125°C工作温度范围/-40°C至+150°C结温范围

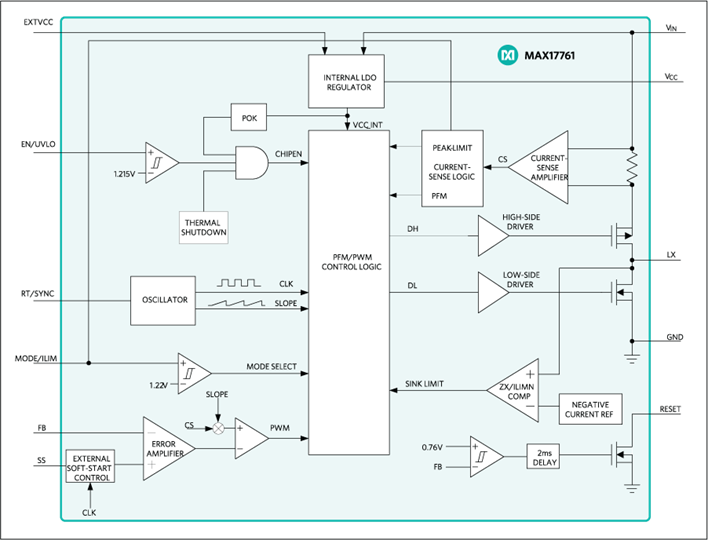

MAX17761是一款高效、高压、同步降压型DC-DC转换器，集成MOSFET，可在4.5V至76V输入电压下工作。该转换器可提供高达1A的电流。输出电压的可编程范围为0.8V至V IN 的90%。-40°C至+125°C范围内的反馈电压调节精度为±1.5%。
该器件采用峰值电流模式控制架构，可在脉冲宽度调制(PWM)或脉冲频率调制(PFM)控制方案中运行。
MAX17761采用12引脚(3mm x 3mm) TDFN封装。提供仿真模型。
应用
- 基站电源
- 分布式电源调节
- 通用负载点
- 高电压单板系统
- 工业控制电源
- 壁式变压器调整
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17761ATC+ |
Thin Dual Flatpack No Leads
|
|
|
| MAX17761ATC+T |
Thin Dual Flatpack No Leads
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
MAX17761ATC+
量产
MAX17761ATC+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
4月 27, 2024
- 2400
ASSEMBLY
评估套件 3
MAX17761EVKITBE
用于5V输出电压应用的MAX17761评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX17761EVKITA
用于3.3V输出电压应用的MAX17761评估套件
MAX17761EVKITB
用于5V输出电压应用的MAX17761评估套件
工具及仿真模型 2
SIMPLIS Models
