MAX9967数据手册和产品信息

发布时间: 2024-11-11 09:19:45

来源: analog.com

特性

低功耗：每通道1.15W (典型值)

高速：3V _P-P 时，500Mbps

可编程35mA有源负载电流

低时序漂移

-1.5V至+6.5V宽工作电压范围

有源端接(第3级驱动)

低泄漏模式：60nA

集成钳位电路

方便与多种逻辑电平接口

集成PMU连接

数字设置摆率

内部端接电阻

低增益和失调误差

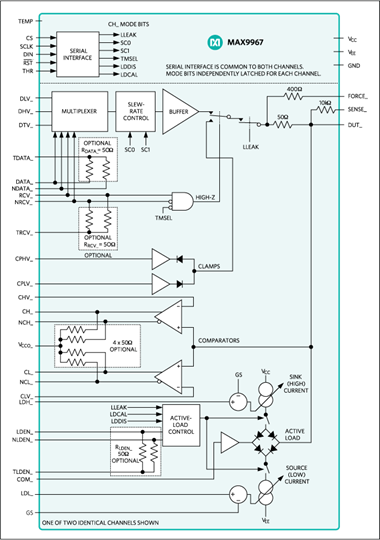

MAX9967为双通道、低功耗、高速、引脚电子驱动器/比较器/负载(DCL) IC，每通道含一个三电平引脚驱动器、一个双路比较器、可调钳位电路以及一个有源负载。驱动器具有宽电压范围和高速运行特性，提供高阻和有源端接(第3级驱动)模式，在低电压摆幅下仍保持高线性。双路比较器在较宽的输入变化条件下，具有较低的漂移(时序变化)。器件配置为高阻抗接收器时，钳位电路为高速被测器件(DUT)波形提供阻尼衰减。负载可编程提供最大35mA源出电流和吸入电流。可方便实现接触/连续测试、IOH和IOL全速参数测试和高输出阻抗器件的上拉。

MAX9967A为驱动器增益和失调、比较器和有源负载失调提供精确匹配，允许在成本敏感系统中多通道共享基准。MAX9967B适用于每个通道具有独立基准的系统设计。

MAX9967提供兼容于ECL、LVPECL、LVDS和GTL的高速差分控制输入，带有可选内部端接电阻。ECL/LVPECL以及灵活的带内部可选上拉电阻的集电极开路输出比较器，能显著减少电路板分立元件数量。

MAX9967的低泄漏、限摆率和三态/端接运行模式通过3线、低压、CMOS兼容串口编程设置。

MAX9967的工作电压范围为-1.5V至+6.5V，每通道功耗仅为1.15W。器件可提供100引脚、14mm x 14mm载体面积、0.5mm引脚间距TQFP封装。封装顶部8mm x 8mm的裸露管芯焊盘提高了散热效率。器件内部管芯可工作在+70°C至+100°C，器件具有管芯温度监控输出。

应用

商用存储器ATE
低成本混合信号/片上系统ATE
PCI或VXI可编程数字仪表

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
MAX9967BRCCQ+D	100-TQFP_EP-14X14X1.0	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys
MAX9967BRCCQ+TD	100-TQFP_EP-14X14X1.0	HTML Material Declaration HTML Reliablity Data	Ultra Librarian SamacSys

部分模型	产品周期	描述
产品 3
MAX9961		双通道、低功耗、500Mbps ATE驱动器/比较器，带有2mA负载
MAX9965		四通道、低功耗、500Mbps ATE驱动器/比较器
MAX9969		双通道、低功耗、1200Mbps ATE
引脚电子(PE)/引脚驱动器ATE 1
MAX9963	量产	四通道、低功耗、500Mbps ATE驱动器/比较器
