MAX9926数据手册和产品信息
来源: analog.com
产品产品信息
特性
- 差分输入级提供增强的噪音抑制
- 高精度放大器和比较器支持小信号检测
- 用户可使能内部自适应峰值门限或灵活的外部门限
- 过零检测提供精确的相位信息

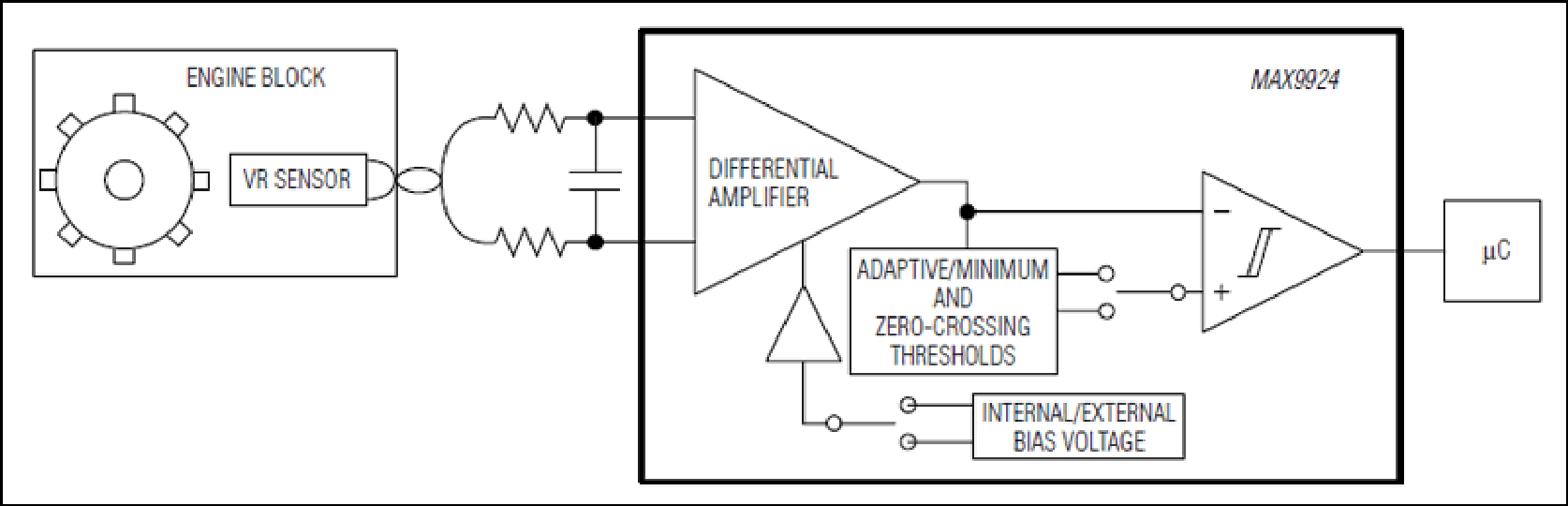

MAX9924–MAX9927可变磁阻(VR或电磁线圈)传感器接口理想用于汽车机轴、凸轮轴，传动轴等部件的定位和速度检测。这些器件集成了可选择自适应峰值门限的高精度放大器和比较器以及过零检测电路，该模块能够在嘈杂的系统噪音或较弱的VR信号环境下产生强大的输出脉冲。
MAX9926/MAX9927分别为MAX9924/MAX9925双通道版本器件。MAX9924/MAX9926集成了匹配电阻和CMOS输入高精度运算放大器，在较宽输入频率和温度范围内提供极高的CMRR。MAX9924/MAX9926差分放大器提供1V/V固定增益。MAX9925/MAX9927允许使用内部运算放大器的三个端点，提供更好的增益稳定性。MAX9926还提供定向输出，对于某些高性能引擎中的正交连接VR传感器非常有用。这些器件可连接至新一代差分VR传感器，也可连接至传统的单端VR传感器。
MAX9924/MAX9925采用10引脚µMAX®封装；MAX9926/MAX9927采用16引脚QSOP封装，所有器件工作在-40°C至+125°C汽车级温度范围。
应用
- 凸轮轴VRS接口
- 机轴VRS接口
- 车速VRS接口
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9926UAEE+ |
16-QSOP-150_MIL
|
|
|
| MAX9926UAEE+T |
16-QSOP-150_MIL
|
|
|
| MAX9926UAEE/V+ |
16-QSOP-150_MIL
|
|
|
| MAX9926UAEE/V+T |
16-QSOP-150_MIL
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 24, 2019
- 1746N
ASSEMBLY
MAX9926UAEE+
量产
MAX9926UAEE+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
1月 24, 2019
- 1746N
ASSEMBLY
评估套件 2
MAX9926UEVKIT
MAX9926U评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX9924UEVKIT
MAX9924U和MAX9925评估板
