MAX9916数据手册和产品信息
来源: analog.com
产品产品信息
特性
- 高达1MHz的GBW
- 20µA超低电源电流
- 1.8V至5.5V单电源供电
- 1pA超低输入偏置电流
- 满摆幅输入、输出电压范围
- 低至±200µV的输入失调电压
- 低至0.001µA的关断电流
- 关断期间高阻输出(MAX9915/MAX9917)
- 单位增益稳定
- 采用微型SC70、SOT23或µMAX封装

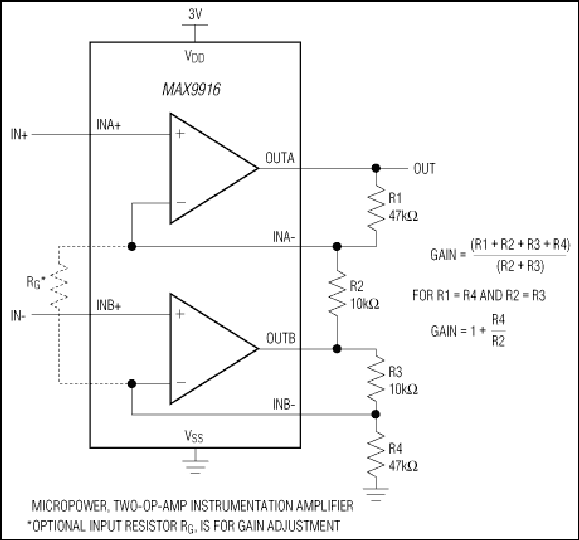

MAX9914/MAX9915单路运算放大器和MAX9916/MAX9917双路运算放大器具有最大增益带宽/电源电流比，适用于便携式仪表、便携式医疗设备和无线手持式设备等电池供电产品。这些CMOS运放具有1pA的超低输入偏置电流，提供满电源摆幅输入及输出、低至20µA的电源电流，工作于1.8V至5.5V单电源。为进一步节省功耗，MAX9915/MAX9917还具有低功耗关断模式，将电源电流降至1nA，并使放大器输出处于高阻状态。这些器件为单位增益稳定，1MHz GBW。
MAX9914和MAX9915分别采用5引脚和6引脚SC70封装。MAX9916采用8引脚SOT23或µMAX®封装，MAX9917采用10引脚µMAX®封装。所有器件工作在-40°C至+85°C扩展工业级温度范围。
应用
- 蜂窝手机
- 无绳电话
- 数据采集设备
- 数码相机(DIGICAM)
- 血糖表
- GPS方案
- IP摄像机
- 笔记本电脑
- MP3和便携式媒体播放器
- 便携式医疗设备
- 便携式测试设备
- 射频标记
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9916EKA+ |
8-SOT_23-N/A
|
|
|
| MAX9916EKA+T |
8-SOT_23-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX9916EKA+
量产
MAX9916EKA+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
低功耗运算放大器（≤ 1mA/放大器） 1 |
||||
|
量产 |
单/双/四路、+1.8V/750nA、SC70封装、满摆幅运算放大器 |
|||
|
低输入偏置电流运算放大器(≤100 pA) 1 |
||||
|
量产 |
低I BIAS 、+1.4V/800nA、满摆幅运算放大器，带有+1.2V缓冲基准 |
|||
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
工具及仿真模型 2
Lt Spice
