特性
- 采用5引脚SC70和6引脚µDFN封装
- 最大导通电阻:10Ω
- 最大导通电阻平坦度:1.5Ω
-
快速开关
- t ON = 35ns(最大值)
- t OFF = 40ns(最大值)
- 提供电荷注入:5pC(最大值)
- +2.0V至+5.5V单电源供电
- +25°C时-3dB带宽为300MHz
- TTL/CMOS逻辑兼容
- 1MHz时关断隔离度:-80dB
- 关断漏电流:0.5nA(最大值)
- 总谐波失真(THD):0.05%

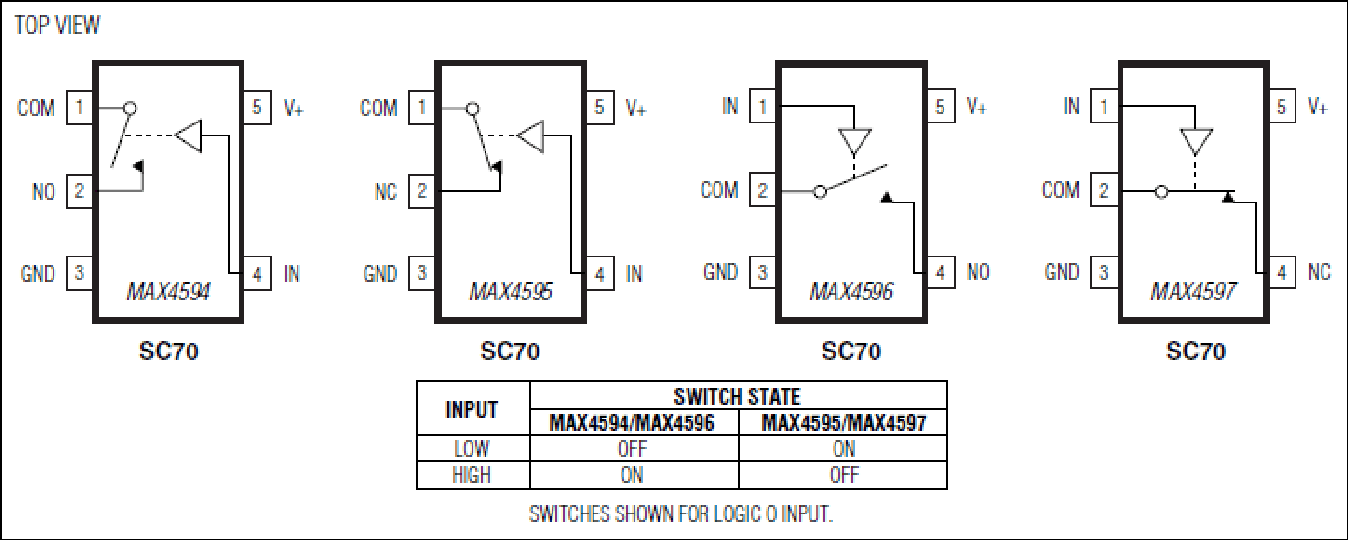

MAX4594–MAX4597单刀/单掷(SPST)模拟开关采用+2.0V至+5.5V单电源供电。MAX4594/MAX4596开关为常开(NO)式,MAX4595/MAX4597开关为常闭(NC)式。MAX4596/MAX4597引脚排列针对现有的超高SC70封装关断隔离度进行了优化。
当采用+5V电源供电时,这些开关的最大导通电阻(R ON )为10Ω,在模拟信号范围内的最大R ON 平坦度为1.5Ω。MAX4594–MAX4597提供0.5nA的低漏电流和小于40ns的快速开关时间。它们采用超小型5引脚SC70和6引脚µDFN封装。
应用
- 音频/视频信号路由
- 电池供电设备
- 手机
- 通信电路
- DSL调制解调器
- PCMCIA卡
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX4595EXK+ | 5-SC70-N/A |
|
|
MAX4595EXK+T | 5-SC70-N/A |
|
