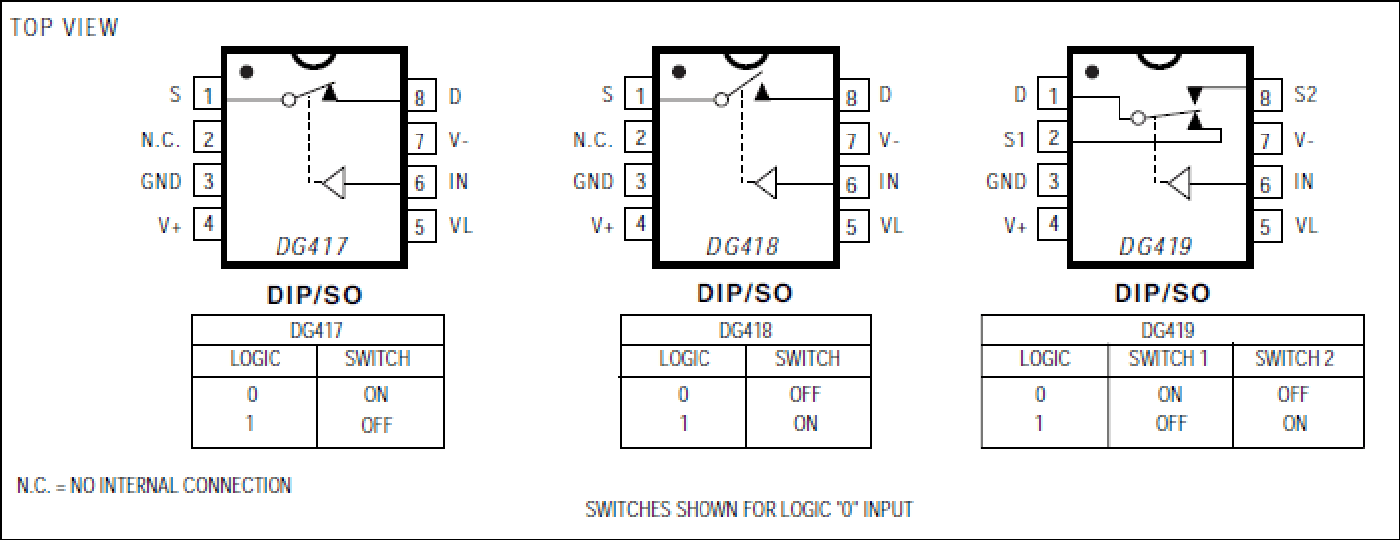

DG417、DG418、DG419:引脚配置
.
特性
新特性
  • 行业标准DG417/DG418/DG419的直接升级产品
  • 改进了通道间R DS(ON) 匹配(最大值:3Ω,仅限DG419)
  • 信号范围内确保R FLAT(ON) (最大值:4Ω)
  • 改进了电荷注入(最大值:10pC)
  • 改进了整个温度范围内的关断漏电流(+85°C时< 5nA)
  • 承受静电放电(最低2000V)(方法3015.7)
现有特性
  • 低R DS(ON) (最大值:35Ω)
  • 单电源供电:+10V至+30V
  • 双极性电源供电:±4.5V至±20V
  • 低功耗:35µW(最大值)
  • 轨到轨信号处理
  • TTL/CMOS逻辑兼容
.

Maxim重新设计的DG417/DG418/DG419精密CMOS单片模拟开关现在确保开关间导通电阻匹配(最大值:3Ω),并确保信号范围内的导通电阻平坦度(最大值:4Ω)。这些开关在两个方向上的导电性能相同,可确保低电荷注入、低功耗以及最低2000V的ESD耐受性能(方法3015.7)。新设计在整个温度范围内提供低关断漏电流(+85°C时小于5nA)。

DG417/DG418均为单刀单掷(SPST)开关。DG417为常闭式,DG418为常开式。DG419为单刀双掷(SPDT),具有1个常闭开关和1个常开开关。tON的开关时间小于175ns(最大值),tOFF的开关时间小于145ns(最大值)。采用+10V至+30V单电源或±4.5V至±20V双极性电源供电。改进版DG417/DG418/DG419采用44V硅栅工艺制造。

应用

  • 音频信号切换
  • 电池供电应用
  • 通信系统
  • 传真机
  • 引导与控制系统
  • 军用无线装置
  • 调制解调器
  • PBX、PABX
  • 采样保持电路
  • 测试设备
. .
