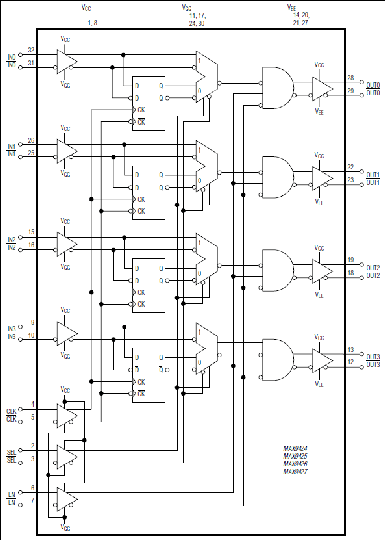

MAX9424、MAX9425、MAX9426、MAX9427：功能框图
.
特性
  • 0.24ps RMS 加性随机抖动
  • 同步模式下，10ps通道至通道扭曲
  • 在3GHz时钟频率下，保证500mV差分输出
  • 异步模式下，420ps传输延迟
  • 功能上兼容于
    • SK4426 (MAX9424)
    • SK4430 (MAX9425)
    • SK4436 (MAX9426)
    • SK4440 (MAX9427)
  • 集成50Ω输出(MAX9425/MAX9427)
  • 集成100Ω输入(MAX9426/MAX9427)
  • 同步/异步工作模式
.

MAX9424-MAX9427是超高速、低扭曲的四路PECL至ECL转换器，设计应用于高速数据和时钟驱动。在异步模式下，这些器件具有0.24ps (RMS) 的超低随机抖动和小于90ps的通道至通道扭曲。

通过外部时钟，四路通道能够同步工作，或在异步模式下，由SEL输入状态决定。使能输入提供了强制所有输出端为差分低电平状态的功能。

不同的器件具有不同的输入和输出端接方式。输入方式可以是开路输入或内部100Ω差分终端电阻；而输出选择可以是发射极开路输出或串联50Ω终端电阻，详见完整数据资料中的 Selector Guide 。

MAX9424-MAX9427工作于+2.375V至+5.5V的正电源和-2.375V至-5.5V的负电源，-40°C至+85°C扩展温度范围，提供32引脚5mm x 5mm TQFP封装和节省空间的5mm x 5mm QFN封装。

应用

  • 蜂窝电话/无绳电话
. .
部分模型 产品周期 描述

产品 4

四路、差分LVECL/LVPECL缓冲器/接收器

四路、差分LVECL/LVPECL缓冲器/接收器

四路、差分LVECL/LVPECL缓冲器/接收器

四路、差分LVECL/LVPECL缓冲器/接收器

.

评估套件 1

MAX9424EVKIT

MAX9424、MAX9425、MAX9426、MAX9427评估板
