特性
- 3.5V至25.4V输入工作电压范围，30V DC 耐压
- 峰值效率97% @ 9V IN /7.4V OUT /1.5A OUT ，支持2节电池充电
- 峰值效率97% @ 15V IN /12.6V OUT /2A OUT ，支持3节电池充电
-
MAX77960
- 100mA至3.15A可编程输入限流
- 100mA至3A可编程恒流充电
-
MAX77961
- 100mA至6.3A可编程输入限流
- 100mA至6A可编程恒流充电
- 远端差分电压检测
- 600kHz开关频率
- 利用智能电源选择器选择电源路径，系统即时打开
- 安全充电定时器
- 通过热折返保护环路调节管芯温度
- 输入电源管理，带自适应输入限流(AICL)和输入电压调节
- BATT至SYS开关电阻为10mΩ，过流门限高达10A
- 反向降压模式，5.1V/3A，支持USB OTG
- JEITA兼容，具有NTC热敏电阻监测器
- I 2 C或电阻可编程
- 4mm x 4mm、30引脚FC2QFN封装

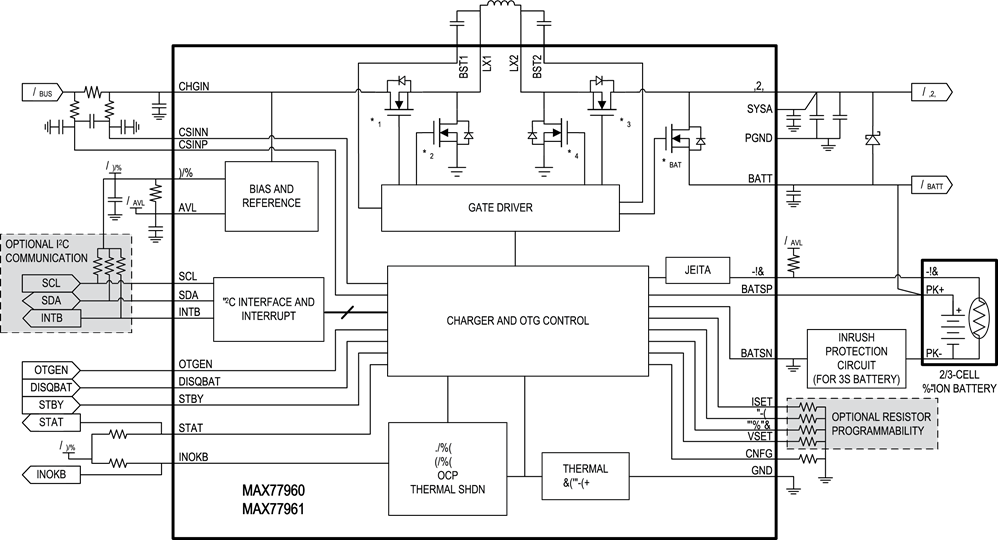

MAX77960/MAX77961为高性能、宽压输入范围、3A (MAX77960)/6A (MAX77961)升/降压充电器，集成智能电源选择器(Smart Power Selector™)，作为反向降压转换器时无需额外增加电感，IC可为USB OTG附件供电。器件集成低损耗功率开关，提供高效、低发热和快速电池充电的小尺寸方案。反向buck具有负载真断开，并利用可调节输出限流提供保护。器件具有高度灵活性，可通过I 2 C进行配置或通过电阻自主配置。 电池充电器包括智能电源选择器，支持宽范的电池尺寸和系统负载选择。当系统提供输入主电源时，即使电池被深度放电(耗尽电池)或撤出，智能电池选择器同样允许系统平稳启动。出于电池安全/认证考虑，可以配置IC保持关闭充电，允许DC-DC开关工作并提供SYS稳定电压。系统处理器随后可通过I 2 C命令使能充电功能。此外，IC可配置为自动启动充电模式。
应用
- USB Type-C供电宽压输入充电器
- 2节和3节电池供电设备
- 智能手机、平板电脑、二合一笔记本电脑
- 数码相机、视频和运动摄像机
- 数码相机、视频和运动摄像机
- 手持式计算机和终端设备
- 手持式无线装置
- 电动工具
- 无人机
- 电池备份
- 无线扬声器
电子书 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX77961EFV06+ |
30-LFCSP-4X4X0.55
|
|
|
| MAX77961EFV06+T |
30-LFCSP-4X4X0.55
|
|
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
电池ID和验证 1 |
||||
|
量产 |
独立式ModelGauge m5电量计，集成SHA-256认证 |
|||
评估套件 5
MAX77963EVKIT
MAX77963 评估套件
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX77958EVKIT-2S6
MAX77958、MAX77961评估套件
MAX77958EVKIT-3S6
MAX77958、MAX77961评估套件
MAX77960EVKIT-06
MAX77960/MAX77961 评估套件
MAX77961EVKIT-06
MAX77960/MAX77961 评估套件
