国产首发!!芯进电子CC6836——磁通门高精度闭环电流传感器IC

发布时间:2024-07-11

芯进电子推出国内首颗研发并量产的磁通门高精度闭环电流传感器IC,CC6836。在配合磁通门模组时,CC6836能够以高精确度监测交流和直流电流。内置线圈短路、开路,输出过流等故障检测保护报警功能。该产品可直接驱动补偿线圈,可检测各种大小的电流,广泛应用于汽车电子、光伏、工业控制、新能源等领域。




应用场景


汽车领域:OBC、BMS


光伏领域:系统功耗检测、逆变器


工业自动化:电机控制、发电机检测和控制

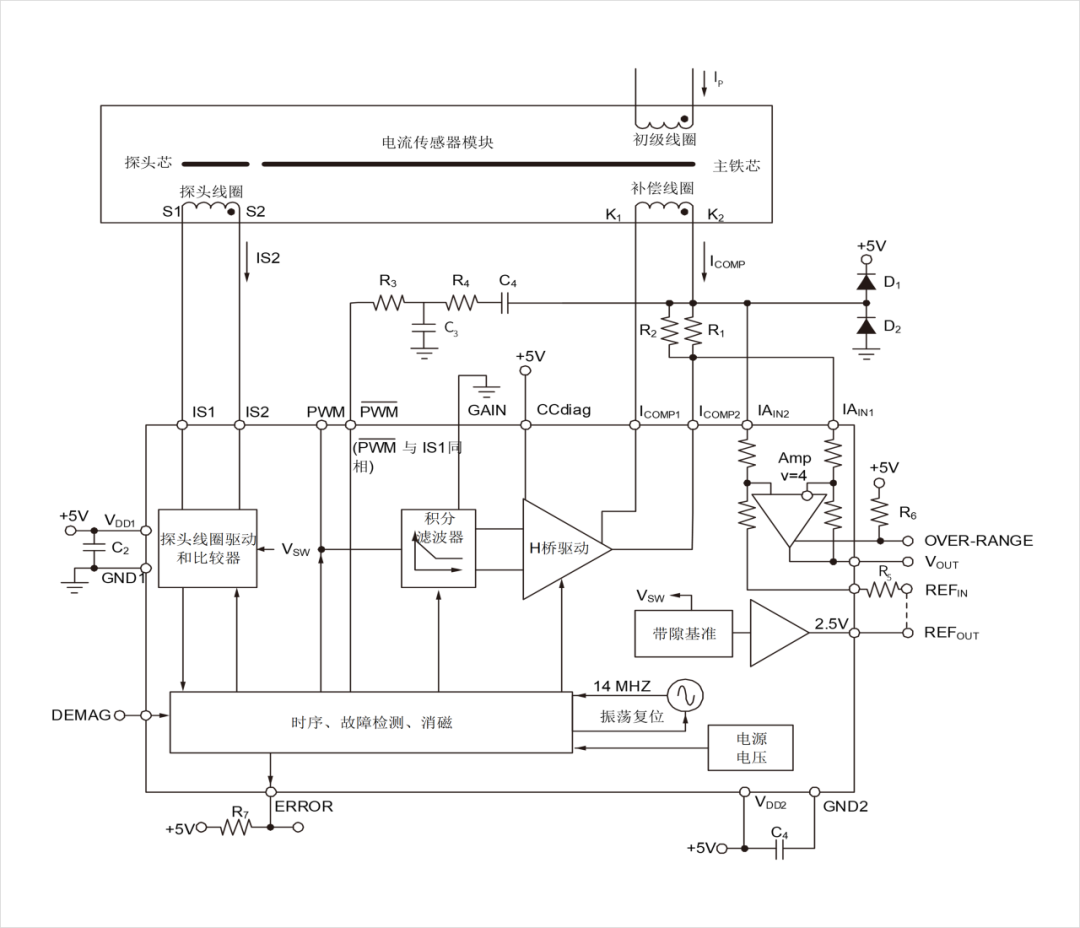

  ▲ 典型应用电路  ▲


CC6836在相对较大的电流和快速电流脉冲下工作,并提供宽带性能。它经常暴露在来自主信号和工作环境的大畸变能量中。因此,布线布局必须在关键点之间提供屏蔽和低阻抗连接。


产品特性

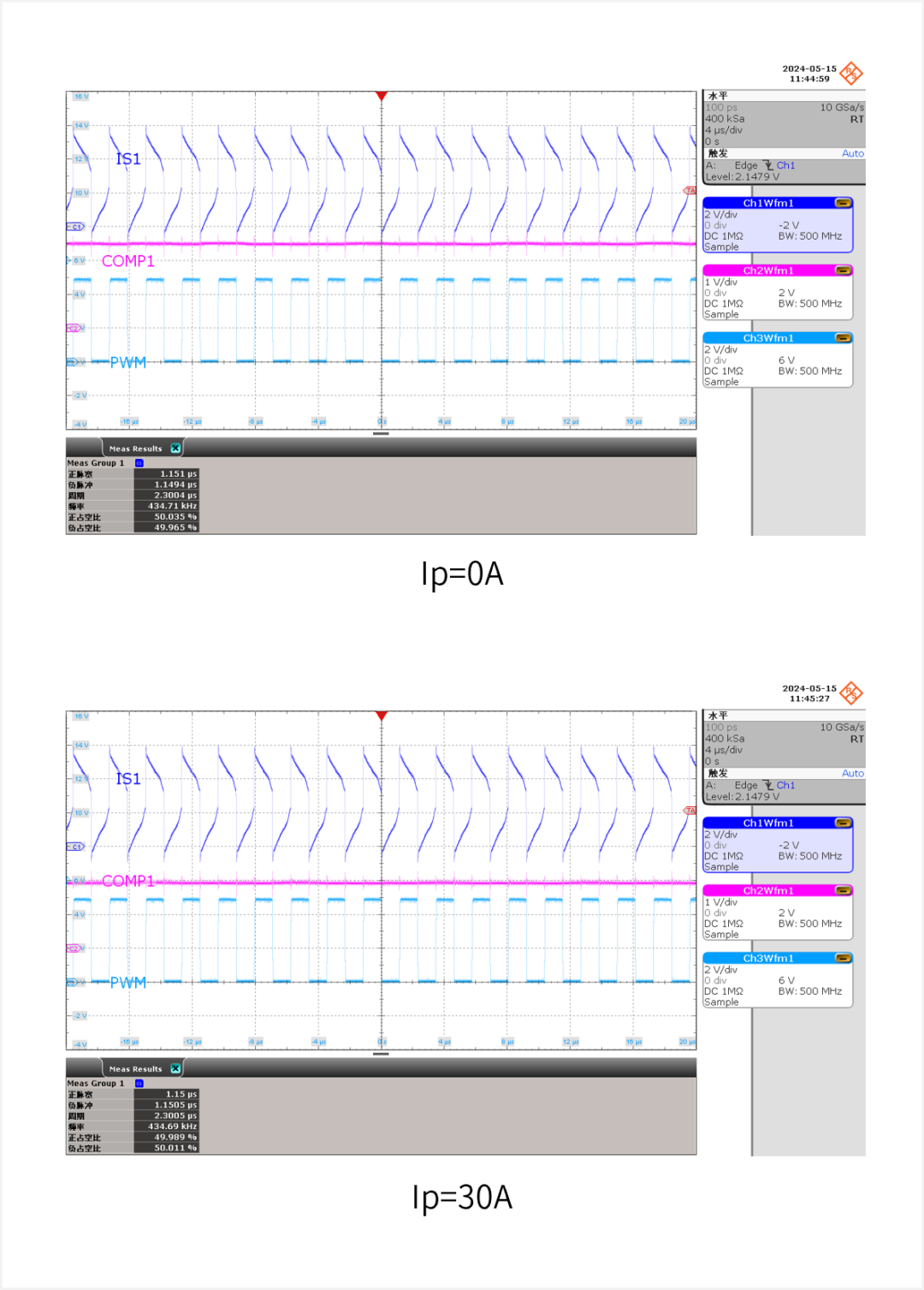

1、施加激励电流前后,探头线圈振荡占空比精确保持50%

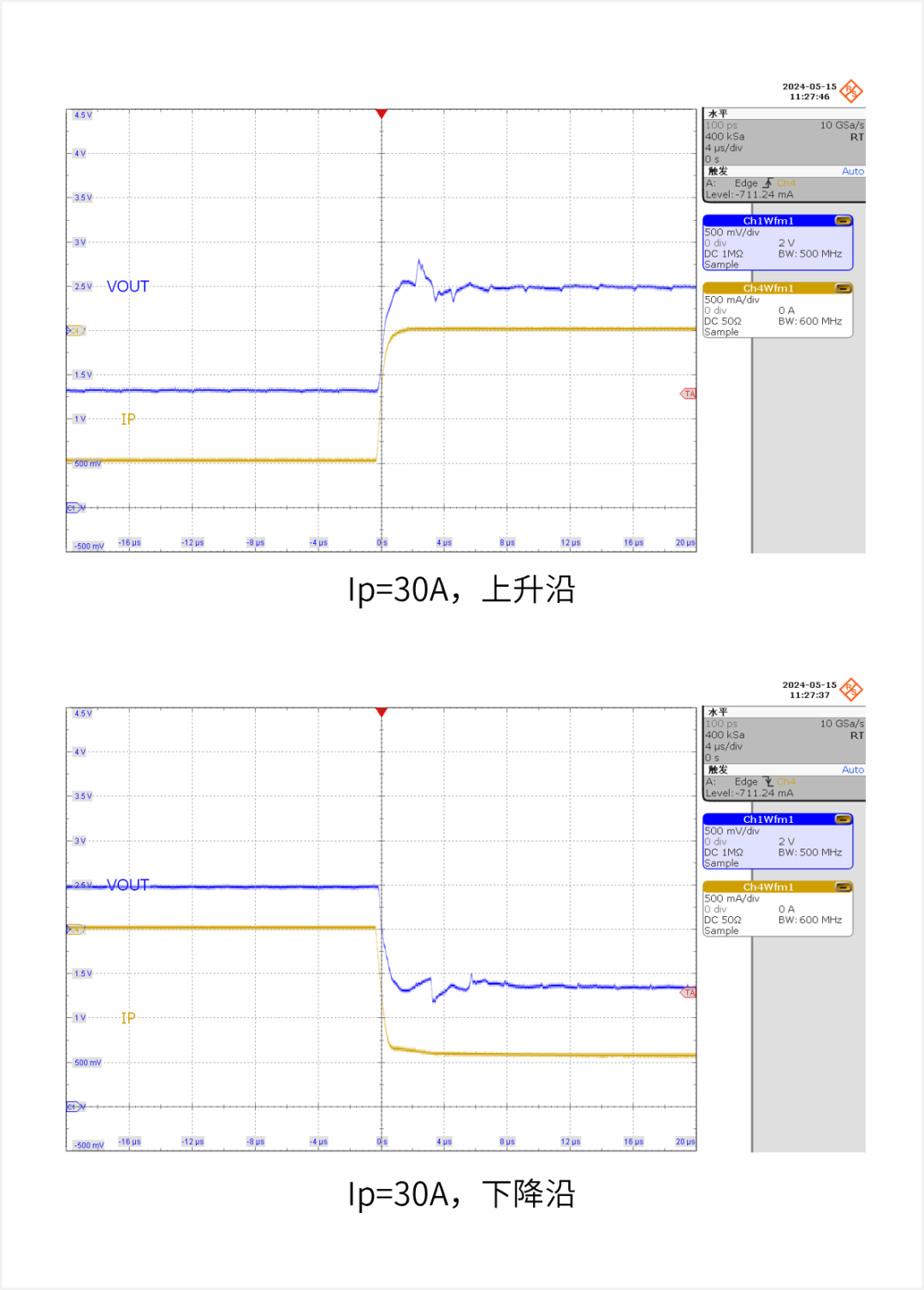

2、30A阶跃电流快速响应

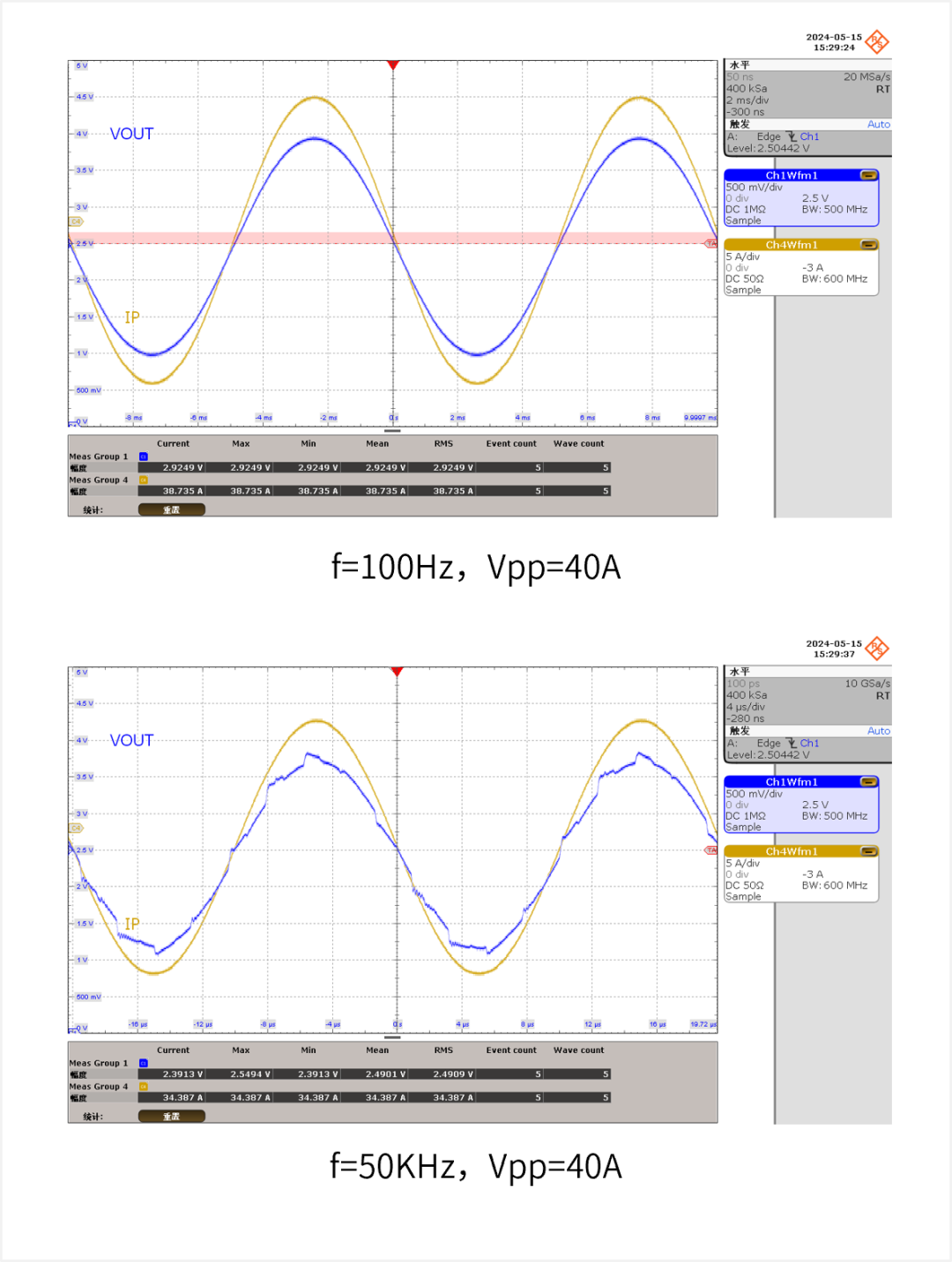

3、正弦电流响应

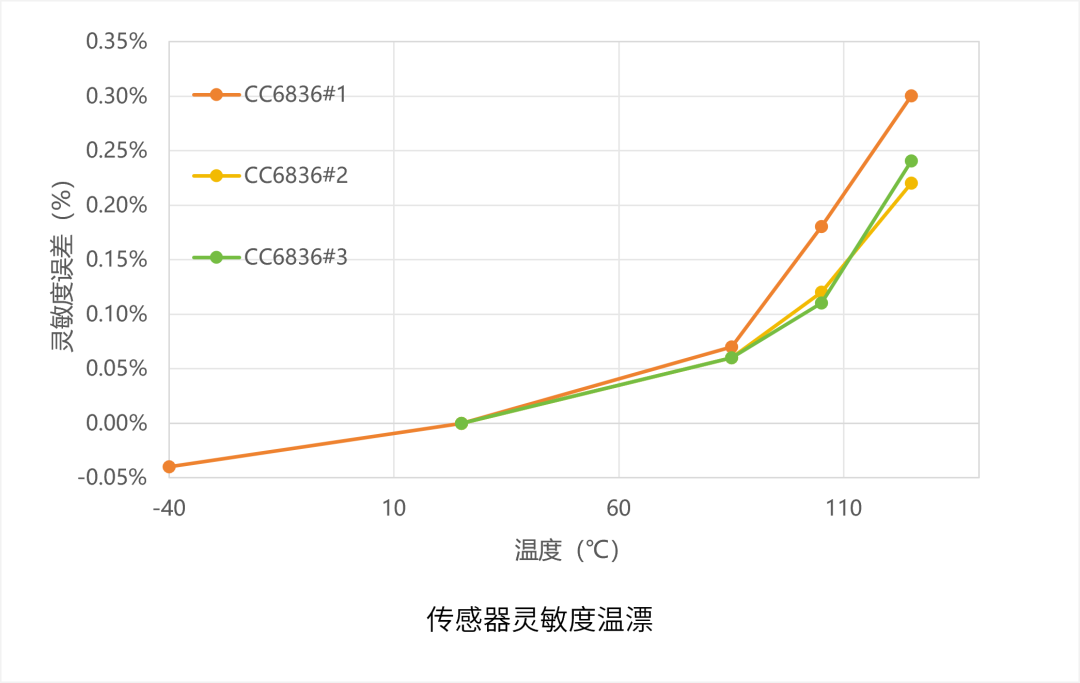

4、温度105℃时,传感器灵敏度温漂<0.2%

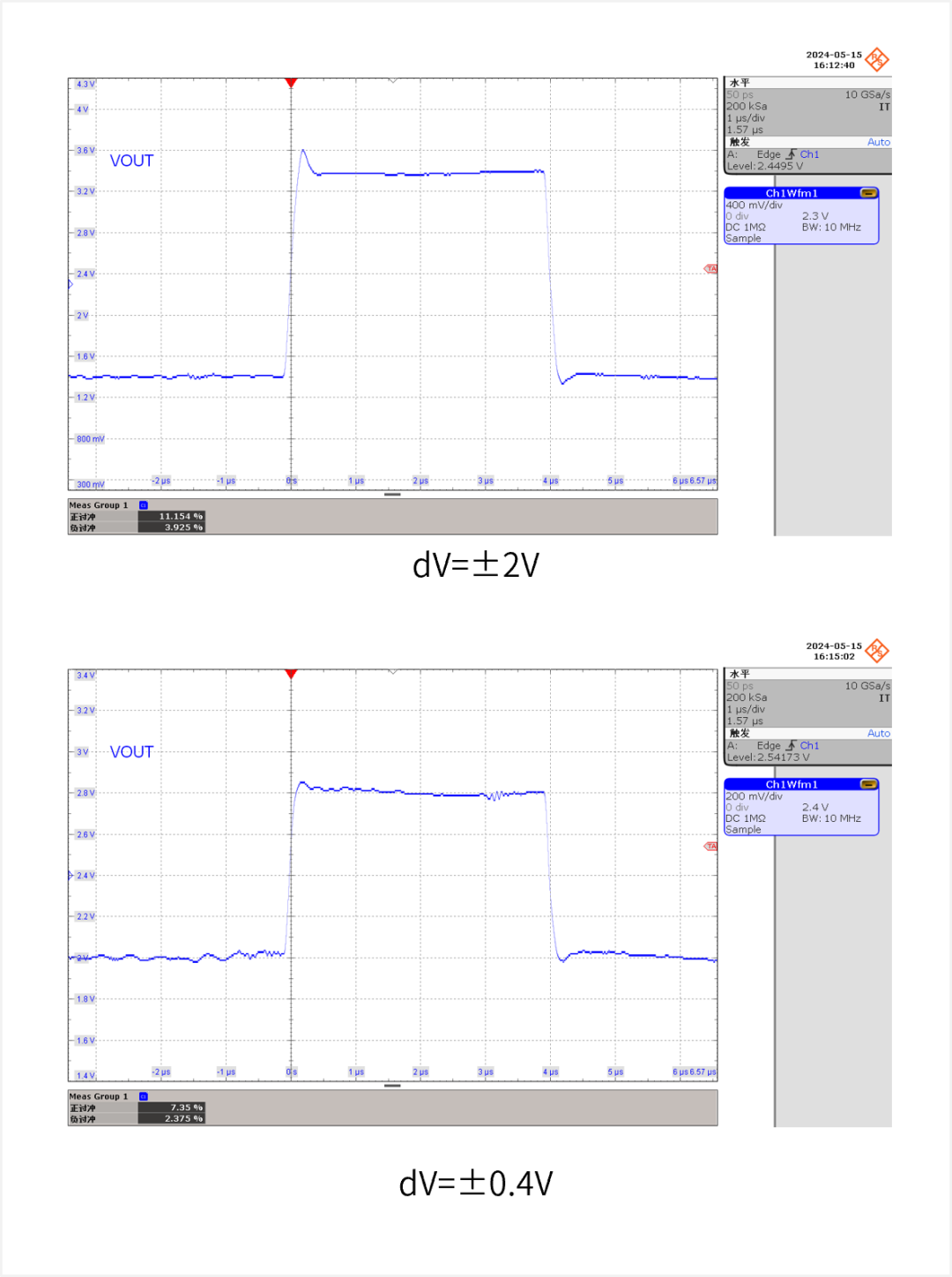

5、高压摆率采样差分运放SR=10V/μS

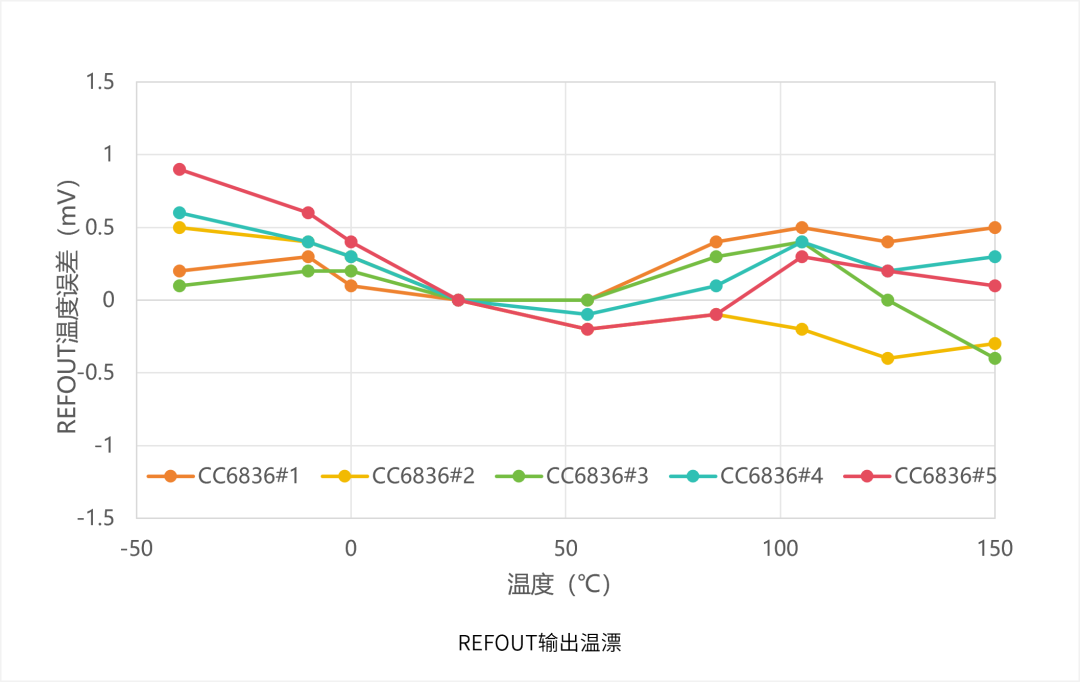

6、REFOUT输出温漂<5ppm/℃

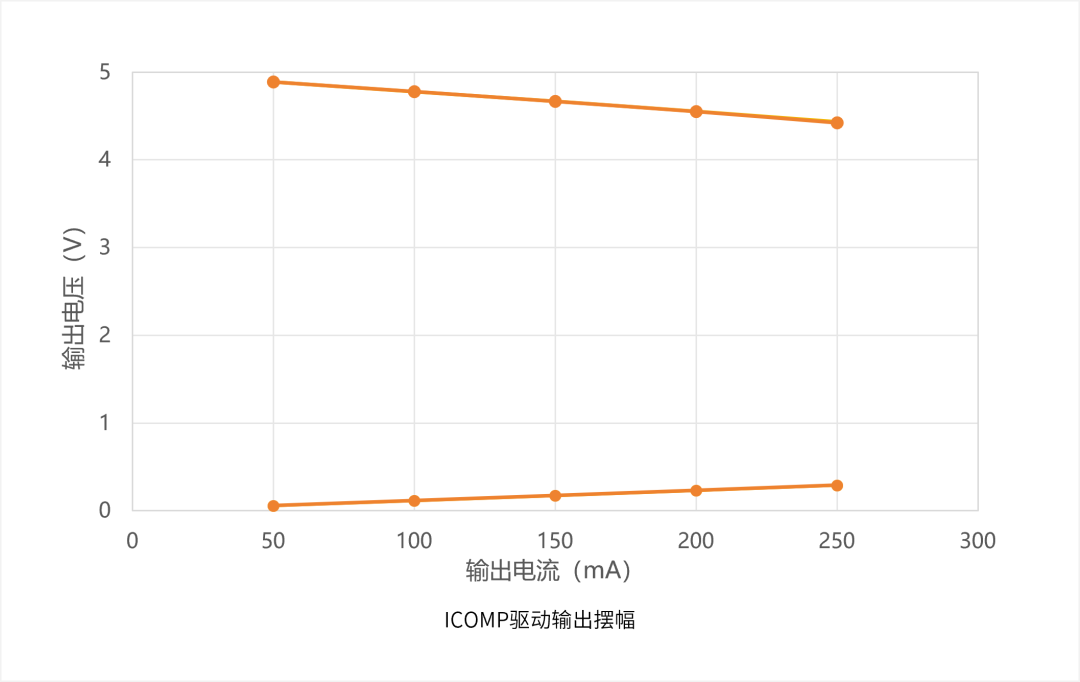

7、宽范围补偿驱动输出摆幅

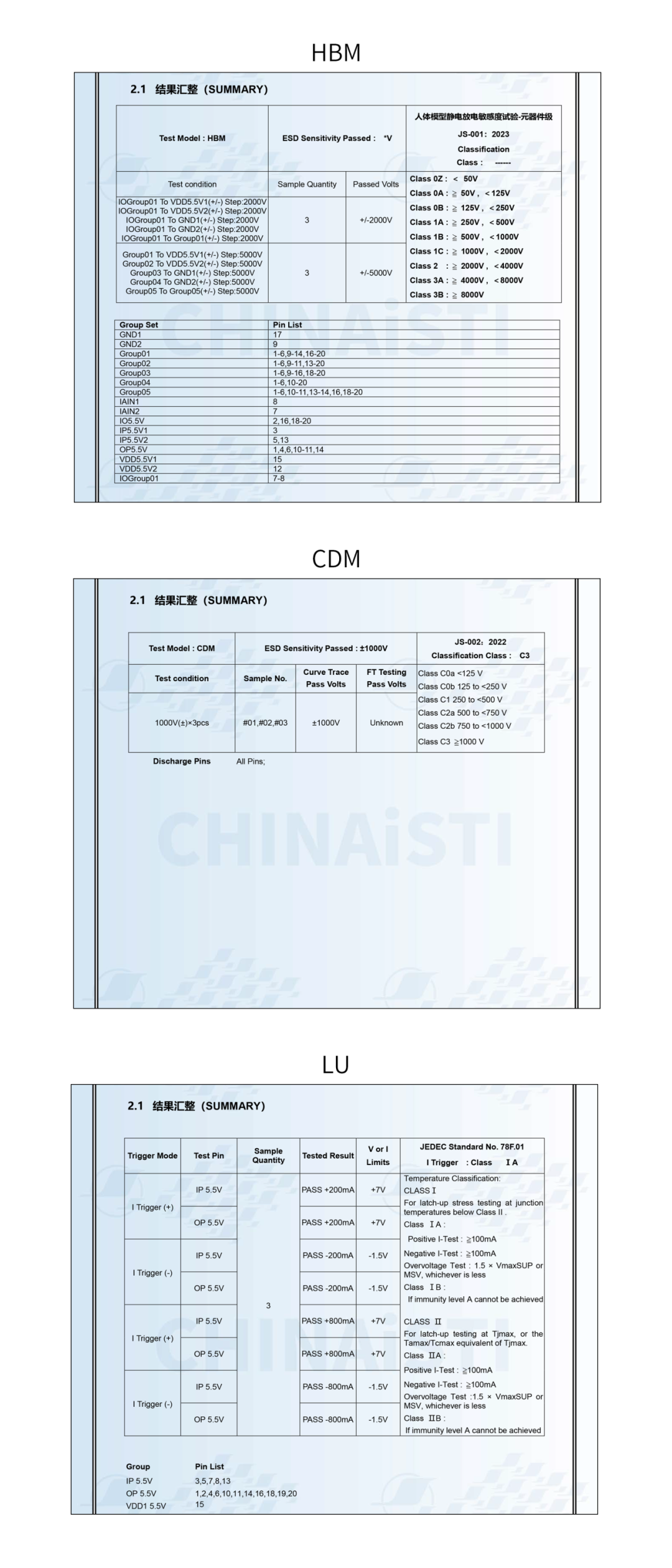

8、优秀的ESD防护性能


9、国产供应链,保证产能和时效性

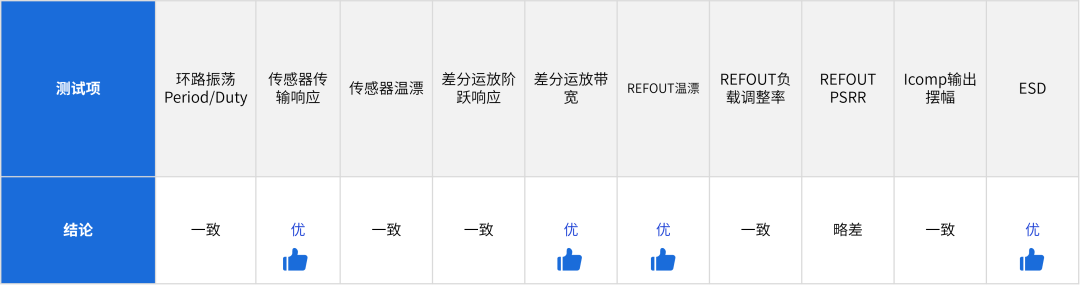

部分关键参数与国外竞品对比


详细数据,请联系芯进电子获取















文章来源于:电子工程世界    原文链接
