博瑞集信推出DC~4GHz 表面贴装限幅器

发布时间:2024-06-06

【导读】近日,博瑞集信推出一款型号为BR9309FPJ的表面贴装二极管限幅器。能覆盖DC~4GHz的频率范围, 采用 QFN24 封装,典型限幅门限+14dBm,插入损耗典型值 0.3dB,最大输入功率可达 50W,限幅响应时间 3.2ns。


介绍


近日,博瑞集信推出一款型号为BR9309FPJ的表面贴装二极管限幅器。能覆盖DC~4GHz的频率范围, 采用 QFN24 封装,典型限幅门限+14dBm,插入损耗典型值 0.3dB,最大输入功率可达 50W,限幅响应时间 3.2ns。


该产品具有大功率、宽频带、低插损等特点,可广泛应用于接收系统前端,如北斗抗干扰天线、通信系统、接收机保护等。


产品特点

  • 工作频段:DC~4GHz

  • 典型限幅门限:+13.3dBm@2GHz

  • 插入损耗:0.3dB@2GHz

  • 最大输入功率:50W

  • 响应时间:3.2ns

  • 封装形式:QFN24(塑封)


电气规格


博瑞集信推出DC~4GHz 表面贴装限幅器


博瑞集信推出DC~4GHz 表面贴装限幅器

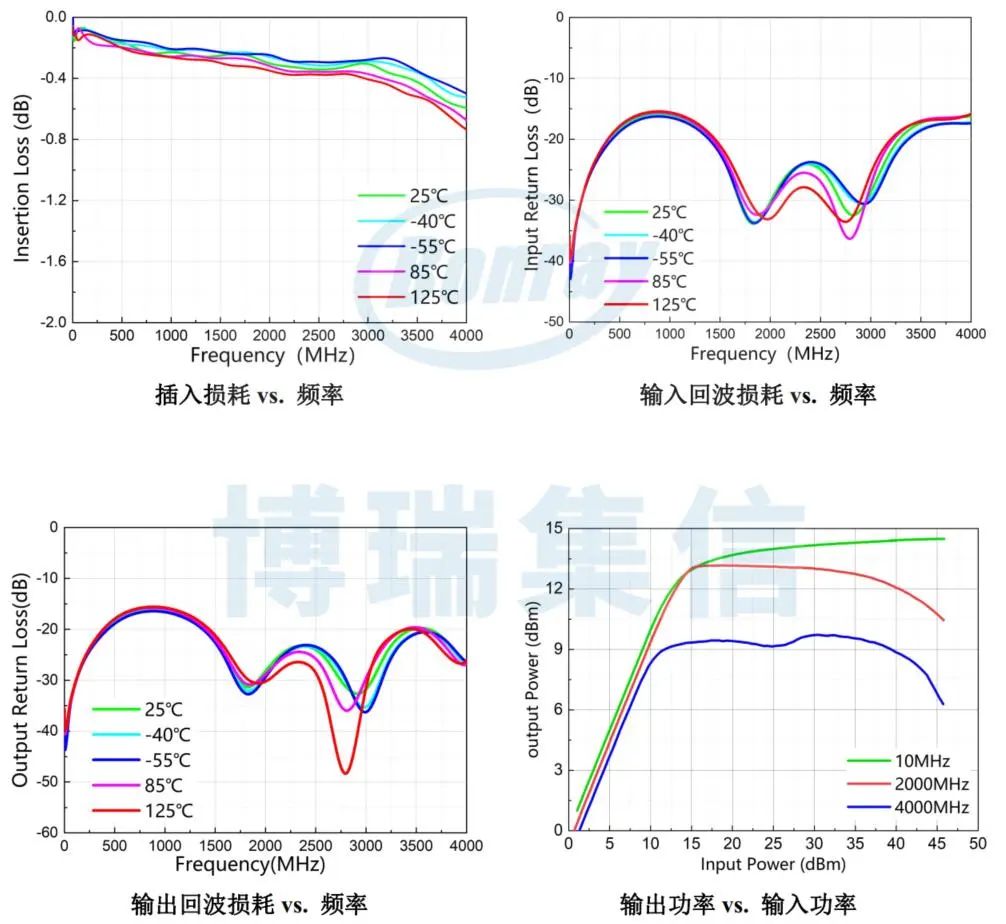

典型性能图


博瑞集信推出DC~4GHz 表面贴装限幅器

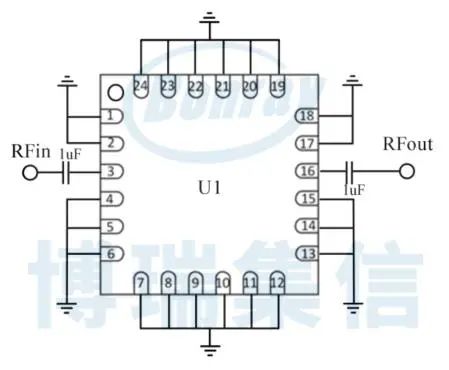

应用电路


博瑞集信推出DC~4GHz 表面贴装限幅器

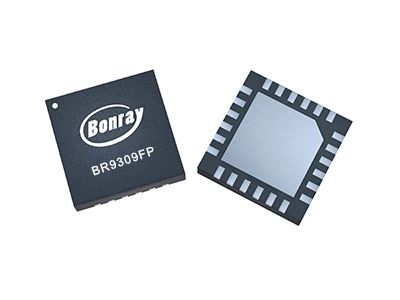

封装形式


博瑞集信推出DC~4GHz 表面贴装限幅器
