德珑推出适应现代自动化生产的高性能洗衣机电源滤波器

发布时间:2023-04-04

【导读】洗衣机中的电源滤波器与电源插头相连,既对电网中的高频谐波进行滤除,又对洗衣机工作时产生的高频谐波进行滤除,以防干扰其他电器,保障洗衣机正常工作。


传统洗衣机电源滤波器的痛点


全手工生产效率低,产品成本高。一直以来,传统的洗衣机电源滤波器在生产过程中均采用手工生产,自动化程度偏低,生产效率较低,需要大量人力,尤其当前招工难、人工成本不断攀升的背景下,产品的成本也不断上升。而洗衣机作为一种成熟产品,对于生产成本控制更严格,对产品设计进行革新势在必行。


产品一致性差,难过安规认证。传统洗衣机电源滤波器产品因为手工布线、焊接,常导致板上布线的安规距离不足,很难取得相应的安规认证,容易埋下安全隐患,尤其是洗衣机作为年产销数千万台的刚需产品,产品的可靠性、稳定性和一致性也无法得到保障。


为了解决传统洗衣机电源滤波器的痛点,德珑集团研发了一款适应现代自动化生产的高性能洗衣机电源滤波器。


新一代共模电感滤波器的优势


全新立体结构设计,满足自动化生产要求。新一代高性能洗衣机电源滤波器采用UC共模电感组合PCB和其他滤波器件的全新立体结构设计,并严格按照安规要求,产品外观更整洁,元器件排序合理,符合自动化生产要求。

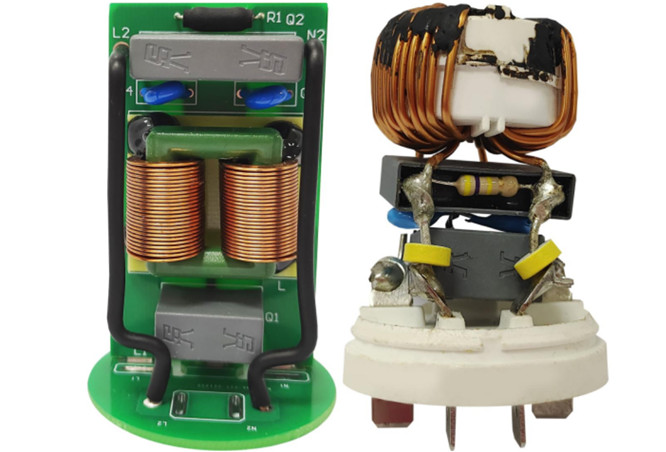

UC型共模电感滤波器与传统共模电感滤波器外观对比


产品可靠性更高。新一代UC共模电感滤波器实现了电子元件自动上料上板,并经过自动焊锡炉过波峰焊将所有电子元器件产品焊接在PCB板上,简化整体生产工序,尤其是节省了人工焊锡工序,实现产品的高效生产,从而保证大批量生产产品的一致性、可靠性。相比相同性能的传统电源滤波器,新一代UC共模电感滤波器80%以上的工序实现自动化生产,产品品质可靠性更高。


更高的功率和频率性能。新一代电源滤波器功率覆盖1-3kW,频率覆盖1-10MHz,产品应用的功率和频率范围较传统产品更宽,且电感性能和高频阻抗特性衰减相较传统产品更慢,综合整机的传导干扰测试结果更优。





新型滤波器传导干扰测试结果


传统滤波器传导干扰测试结果




UC型共模电感滤波器与传统共模电感滤波器性能对比


结语


这款新一代洗衣机电源滤波器采用两块PCB板配合组装而成的新型结构,生产时可使用PCBA设备实现较高程度的自动化生产,提高生产效率的同时,节省了人工成本,品质也更可靠,并使用新型UC电感代替传统滤波器内的一个共模电感和两个差模电感,降低物料成本。综合来看,新一代洗衣机电源滤波器既节省了综合成本,又提升了产品的性能和品质,是市面传统电源滤波器的理想替代品。那么,这款产品能否得到整机工程师的垂青呢?我们拭目以待。


来源:磁性元件与电源 作者:丘水林
