特性
- 逻辑控制关断电流：1nA
- 6引脚SOT23封装
- 电压转换效率：99.9%
- 静态电流：50µA (MAX1720)
- 输入电压范围：+1.5V至+5.5V
- 输出电流：25mA
- 仅需要两个1µF电容(MAX1719/MAX1721)
超小型MAX1719/MAX1720/MAX1721单片CMOS电荷泵反相器支持+1.5V至+5.5V的输入电压。MAX1720工作频率为12kHz，MAX1719/MAX1721工作频率为125kHz。这些器件具有高效率、小型外部元件和逻辑控制关断功能，因此非常适合电池供电和电路板级电压转换应用。

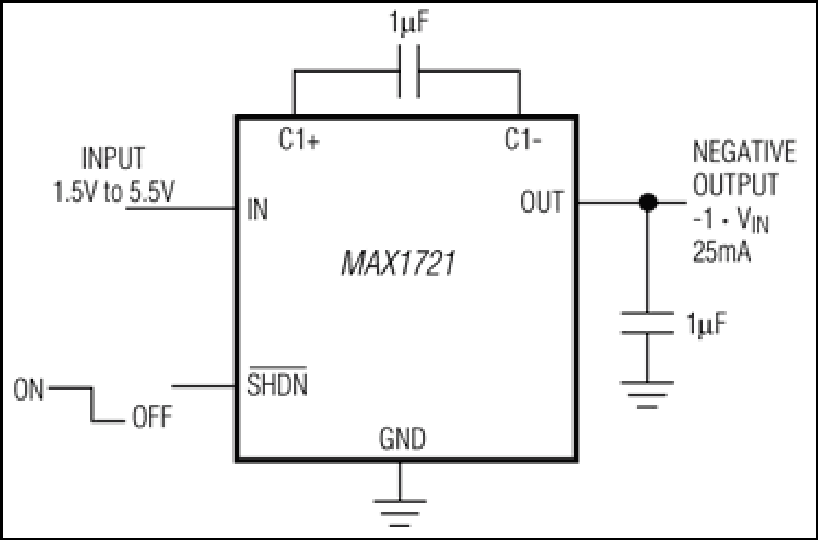

片内集成了振荡器控制电路和四个功率MOSFET开关。MAX1719/MAX1720/MAX1721的典型应用领域是从+5V逻辑电源产生-5V电源来为模拟电路供电。所有三个器件均采用6引脚SOT23封装，可提供25mA的连续输出电流。
对于无关断功能的引脚兼容SOT23开关电容电压反向器（5引脚SOT23），请参阅MAX828/MAX829和MAX870/MAX871数据手册。对于需要更大功率的应用，MAX860/MAX861可提供高达50mA的电流。对于稳压输出（高达-2 x V IN ），请参考MAX868。MAX860/MAX861和MAX868采用节省空间的µMAX ® 封装。
应用
- 电池供电应用
- GaAs PA偏置电源
- 手持终端、PDA
- 从正电源产生本地负电源
- 小型LCD板
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的 质量和可靠性计划和认证 以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1721EUT+ |
6-SOT_23-N/A
|
|
|
| MAX1721EUT+T |
6-SOT_23-N/A
|
|
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
MAX1721EUT+
量产
MAX1721EUT+T
量产
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
MAX1721EUT+
量产
MAX1721EUT+T
量产
根据型号筛选
重置过滤器
产品型号
产品生命周期
PCN
6月 2, 2023
- 2361E
WAFER FAB
2月 4, 2015
- 1341_CANCELLATION
ASSEMBLY
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
非稳压倍压/反相电荷泵 3 |
||||
|
量产 |
50mA、频率可选的开关电容电压变换器 |
|||
|
量产 |
开关电容电压反相器 |
|||
|
量产 |
开关电容电压反相器 |
|||
|
稳压反相电荷泵 1 |
||||
|
量产 |
稳压型、可调节、-2倍压反相电荷泵 |
|||
