特性
- 直接IF采样高达400MHz
-
优异的动态性能
- f IN = 70MHz/175MHz时，70.7dB/69.8dB SNR
- f IN = 70MHz/175MHz时，78.2dBc/72.9dBc SFDR
-
3.3V低功耗工作
- 760mW (差分时钟模式)
- 726mW (单端时钟模式)
- 全差分或单端模拟输入
- 可调差分模拟输入电压范围
- 750MHz输入带宽
- 内部、外部或共享基准
- 差分或单端时钟
- 可接受25%至75%的时钟占空比变化
- 用户可选DIV2和DIV4时钟模式
- 关断模式
- 2的补码或格雷码CMOS输出
- 超量程和数据有效指示
- 紧凑的、68引脚薄型QFN封装(10mm x 10mm x 0.8mm)
- 可提供评估板(请定购MAX12528EVKIT)

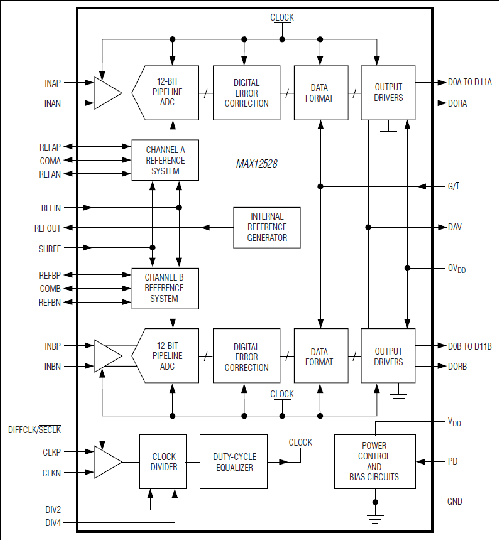

MAX12528是双路80Msps、12位模数转换器(ADC)，具有全差分宽带采样/保持(T/H)输入，用于驱动内部量化器。MAX12528针对低功耗、小尺寸和高动态性能进行了优化，适合中频(IF)和基带采样应用。该双路ADC采用3.3V单电源供电，功耗仅为726mW，输入频率175MHz时，信噪比(SNR)典型值可达69.8dB。T/H输入级可接收最大频率400MHz的单端或差分输入。除低功耗特性外，MAX12528还提供330µW的空闲周期关断模式，以进一步节省功耗。
MAX12528具有灵活的基准结构，可使用内部2.048V带隙基准，也可使用外部基准，并且两个ADC可共享基准。其基准结构允许满量程模拟输入范围在±0.35V至±1.15V间调整。MAX12528提供的共模基准可简化设计，减少差分模拟输入电路中外围元件数量。
MAX12528支持单端或差分时钟输入。用户可选择2分频(DIV2)或4分频(DIV4)模式，以实现灵活的设计并消除时钟抖动的负面影响。ADC内部占空比均衡器(DCE)可在较大范围内补偿时钟占空比变化。
MAX12528提供两路并行、12位宽、CMOS兼容输出。数字输出格式由引脚选择，可为二元补码或格雷码。数字输出采用1.7V至3.6V电源单独供电，可灵活实现与各种逻辑电平的接口。MAX12528提供带裸焊盘(EP)的10mm x 10mm x 0.8mm, 68引脚薄型QFN封装, 规定用于扩展温度范围(-40°C至+85°C)。
若需了解所有与该器件引脚兼容的12位和14位高速ADC，请参考参数表 。
应用
- 数字机顶盒
- I/Q接收器
- 中频与基带通信接收器：蜂窝、LMDS、点到点微波通信、MMDS、HFC、WLAN
- 低功耗数据采集
- 医学成像
- 便携式仪表
| 部分模型 | 产品周期 | 描述 | ||
|---|---|---|---|---|
|
标准高速模数转换器 2 |
||||
|
量产 |
双路、65Msps、14位、IF/基带ADC |
|||
|
量产 |
双路、65Msps、12位、IF/基带ADC |
|||
|
产品 3 |
||||
|
|
双路、96Msps、14位、IF/基带ADC |
|||
|
|
双路、80Msps、14位、IF/基带ADC |
|||
|
|
双路、96Msps、12位、IF/基带ADC |
|||
评估套件 6
MAX12559EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
MAX12557EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
MAX12558EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
MAX12529EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
MAX12527EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
MAX12528EVKIT
MAX12527、MAX12528、MAX12529、MAX12557、MAX12558和MAX12559评估板
